Зубошлифовальное оборудование серии YK72
Станки серии: YKS72-160, YKS72-250A, YKS72-260, YKZ72-300, YKZ72-360, YK72-400, YK72-500, YK72-800, YK72-1500

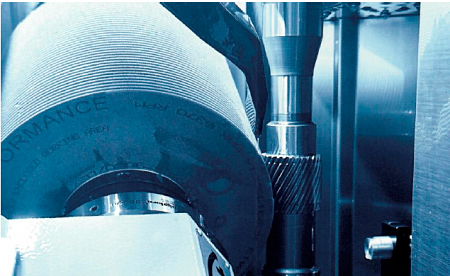

Зубошлифовальное оборудование серии YK72 предназначено для высокоточной шлифовки зубчатых колес с использованием червячного круга методом обката. Основные особенности и преимущества данной серии оборудования включают:
- Диаметр шлифовки до 1500 мм: Машины серии YK72 способны обрабатывать зубчатые колеса большого диаметра, что расширяет диапазон их применения в различных отраслях.
- Высокая производительность: Применение метода обката позволяет увеличить скорость обработки в 3-5 раз по сравнению с традиционным профилированием, что значительно сокращает время производственного цикла.
- Снижение износа инструмента: Метод обката способствует меньшему износу шлифовального инструмента, что увеличивает его срок службы и снижает затраты на его замену.
- Полная автоматизация процесса: Оборудование оснащено системой автоматического управления зажимом заготовки, установкой инструмента, шлифованием и правкой, что обеспечивает высокую точность и повторяемость обработки.
Оборудование серии YK72 идеально подходит для предприятий, занимающихся производством высокоточных зубчатых передач, где важны скорость, точность и экономичность процессов.
Зубошлифовальное оборудование. Серия YK72 - основные параметры
|
Тип станка |
YKS72-250A |
YKS72-260 |
YKZ72-300 |
YKZ72-500 |
YK72-1500 |
|
Наружный диаметр обработки |
Φ260 |
Φ260 |
Φ300 |
Φ530 |
Φ200-Φ1500 |
|
Число зубьев заготовки |
8～260 |
12～260 |
8～300 |
8～500 |
50～500 |
|
Модуль заготовки |
0.5～4 |
0.5～4 |
1～6 |
1～8.5 |
2-10 |
|
Угол спирали |
±45° |
±45° |
±45° |
±45° |
±45° |
|
Скорость вращения заготовки |
1700 об./мин |
3000 об./мин. |
800 об./мин. |
500 об./мин. |
80 об./мин. |
|
1500 об./мин. |
|||||
|
Крутящий момент заготовки |
130 Нм |
—— |
585 Нм |
1000 Нм |
2150 Нм |
|
Спецификация шлифовального круга |
Φ275×160×160 |
Φ275×160×160 |
Φ280×115×160 |
Φ280×115×200 |
Φ350×230×127 |
|
Линейная скорость шлифовального колеса |
80 м/с |
100 м/с |
80 м/с |
80 м/с |
63 м/с |
|
Количество головок шлифовального круга |
1～9 |
—— |
1～9 |
1～7 |
—— |
