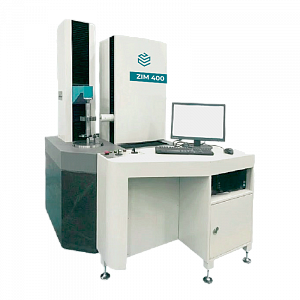

Зубоизмерительные машины

Зубоизмерительные машины ZIM предназначены для измерений параметров прямозубых и косозубых зубчатых колёс с наружным и внутренним зацеплением, универсальных и специализированных, червячных колес и валов, зубонарезного инструмента и т.д. Принцип действия основан на совмещении движения измерительного щупа по поверхности зуба измеряемого колеса с одновременным поворотом последнего в измерительном объёме ЗИМ с помощью поворотного стола. При измерении эвольвентного профиля щуп перемещается радиально по отношению к колесу, при измерении направления зуба – параллельно оси колеса. Измерение биения и шага проводится при касании щупа боковых поверхностей зуба во впадинах зуба.

Зубоизмерительные машины ZIM внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 94504-25.

Скачать каталог Зубоизмерительные машины ZIM (1512 Кб)

Преимущества зубоизмерительных машин ZIM:

• Компактная конструкция ЗИМ, сверхточное позиционирование узлов и работа измерительной системы ЗИМ в системе координат (Х, Y, Z, W – ось поворотного стола) обеспечивают качественные результаты измерений.
• Надёжное перемещение и точное позиционирование узлов ЗИМ благодаря надёжной системе управления движением и серводвигателю на базе DSP.
• Основание, линейные направляющие и задняя бабка ZIM выполнены из гранита, что обеспечивает стабильность и жёсткость конструкции, а перемещающиеся узлы и компоненты ЗИМ защищены от попадания грязи и пыли, что позволяет ЗИМ работать долгое время в условиях промышленного производства.
• ЗИМ оснащены функцией предотвращения столкновения измерительной системы.
• Конструктивные особенности ЗИМ обеспечивают лёгкую установку и снятие измеряемых деталей.
• Исполнения ЗИМ отличающиеся конструктивными и точностными параметрами могут применяться для проведения измерений различных видов зубчатых колес, что делает их универсальным решением для предприятий с разнообразным ассортиментом выпускаемой продукции.
• Удобный и интуитивно понятный интерфейс программного обеспечения существенно облегчает взаимодействие с комплексными измерительными процессами и способствует более эффективному составлению отчётов по результатам измерениям.

Возможности зубоизмерительных машин ZIM:

• Измеряемые параметры зубчатых колес Fα, ffα, fHα, Fβ, ffβ, fHβ, fpT, Fpk, fu, fP, Fr и др. в соответствии с ГОСТ ISO 1328-1-2017 «Передачи зубчатые цилиндрические. Система ISO. Классификация допусков на боковые поверхности зубьев. Часть 1. Определения и допускаемые значения отклонений на боковые поверхности зубьев зубчатого колеса»
• Измерение цилиндрических зубчатых колес с различной формой зуба и зацеплением
• Измерение зубонарезного инструмента (фрезы, шеверы, долбяки и т.д.)
• Измерение червячных колес и валов
• Измерение конических колес с различной формой зуба
• Измерение различных шлицев (прямобочные, треугольные)
• Измерение зубчатых колес с неизвестными параметрами

Измерительные задачи:

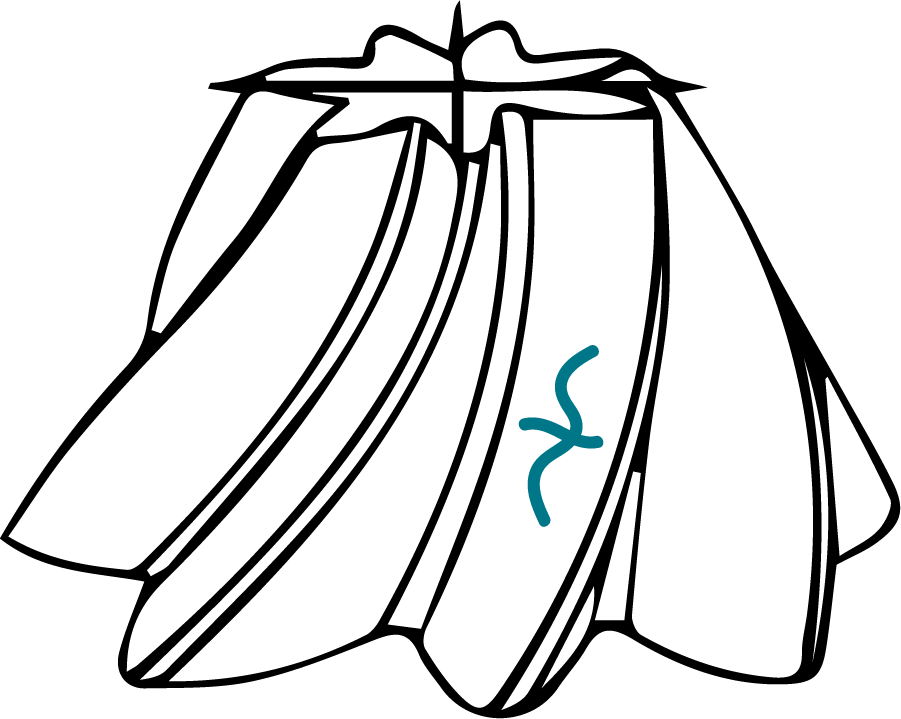

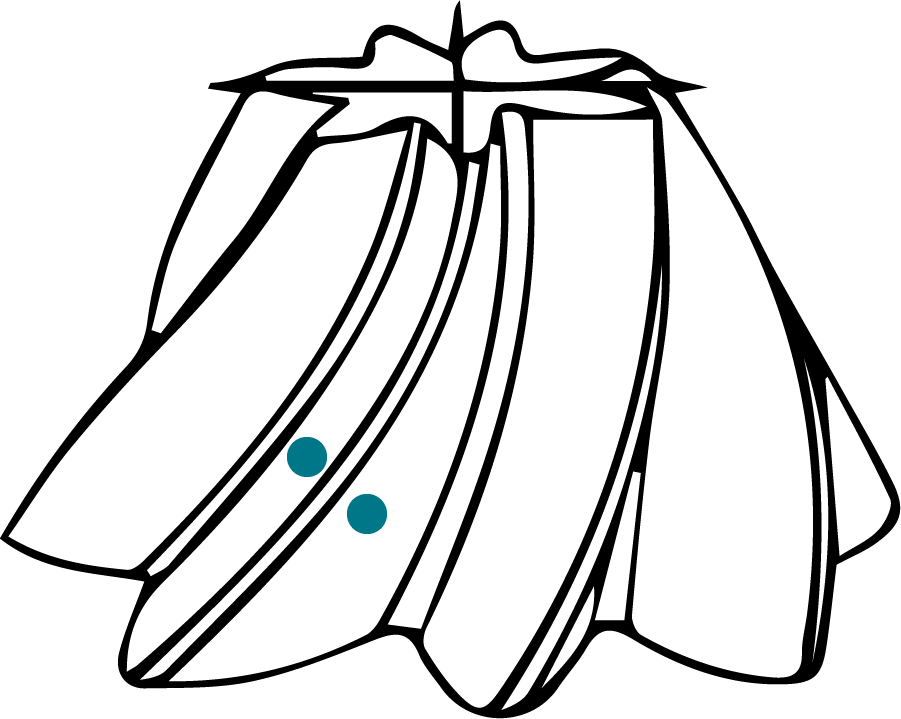

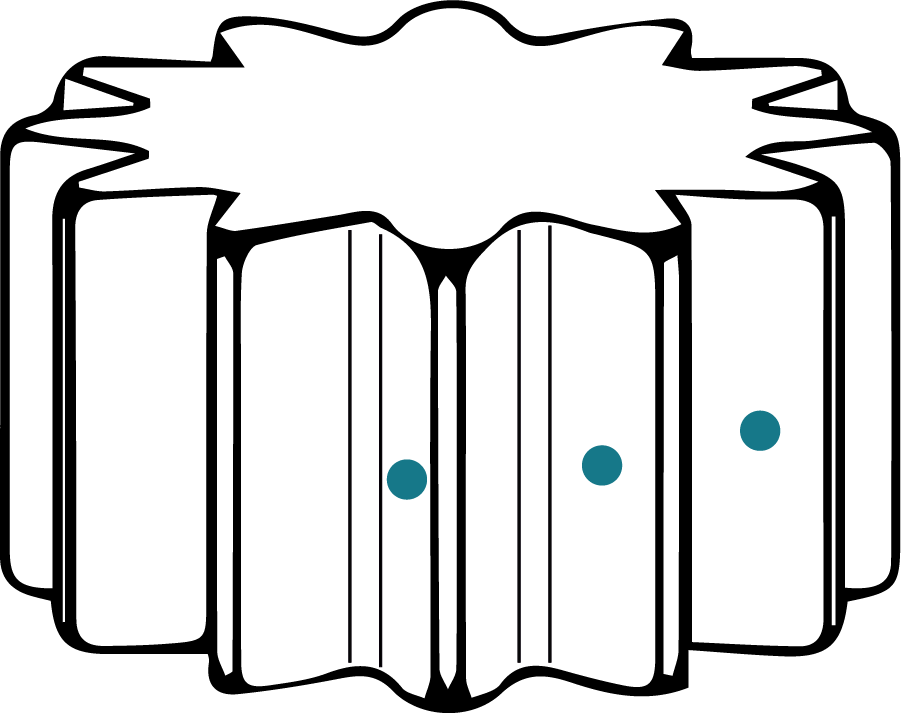

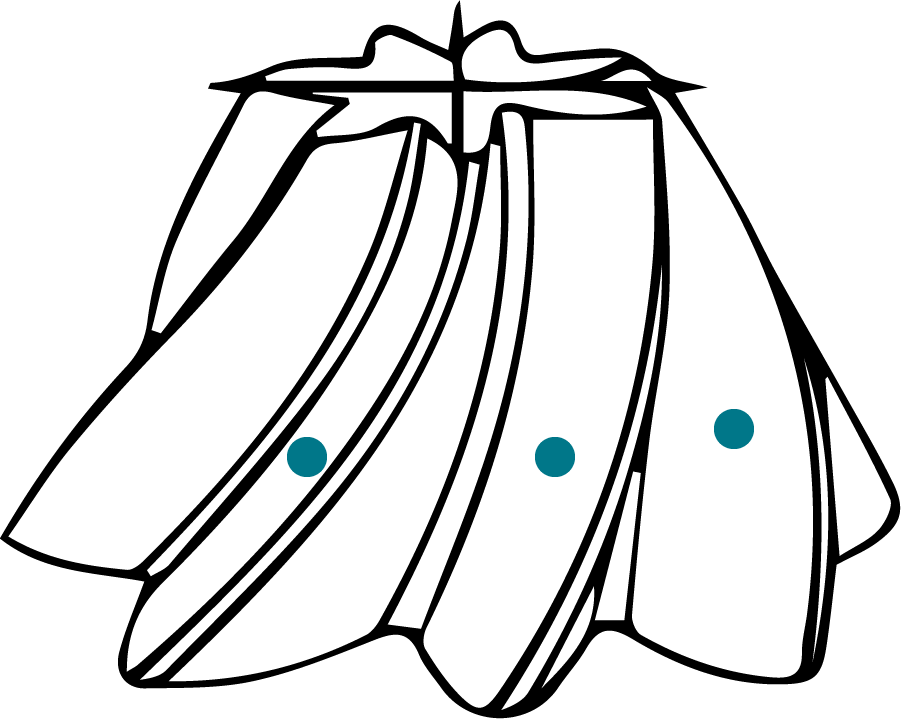

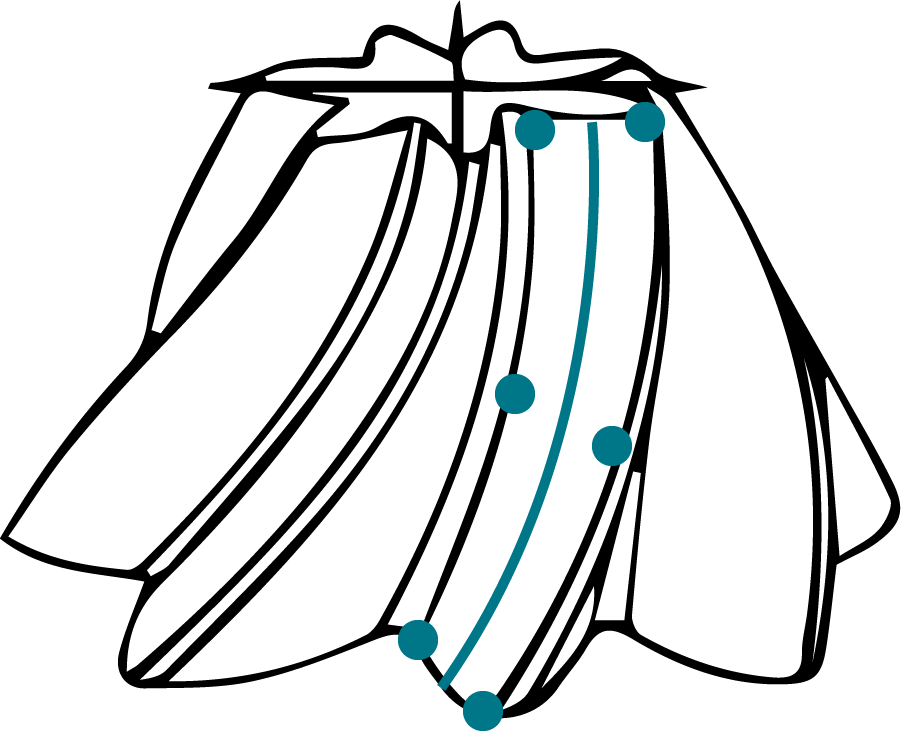

Толщина зубьев	Шаг, концентричность	Топография	Коническое зубчатое колесо

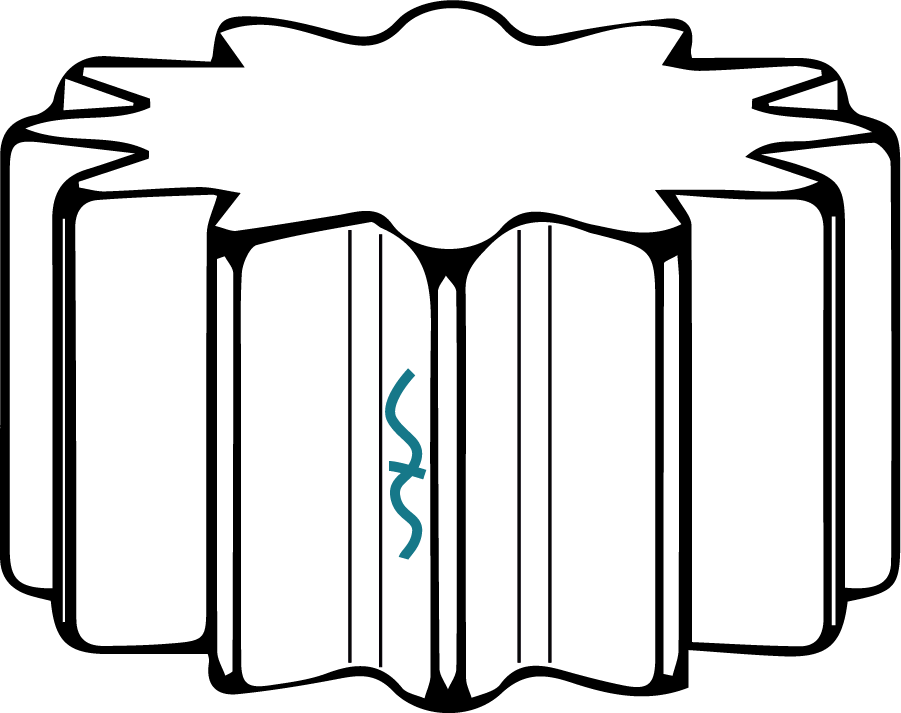

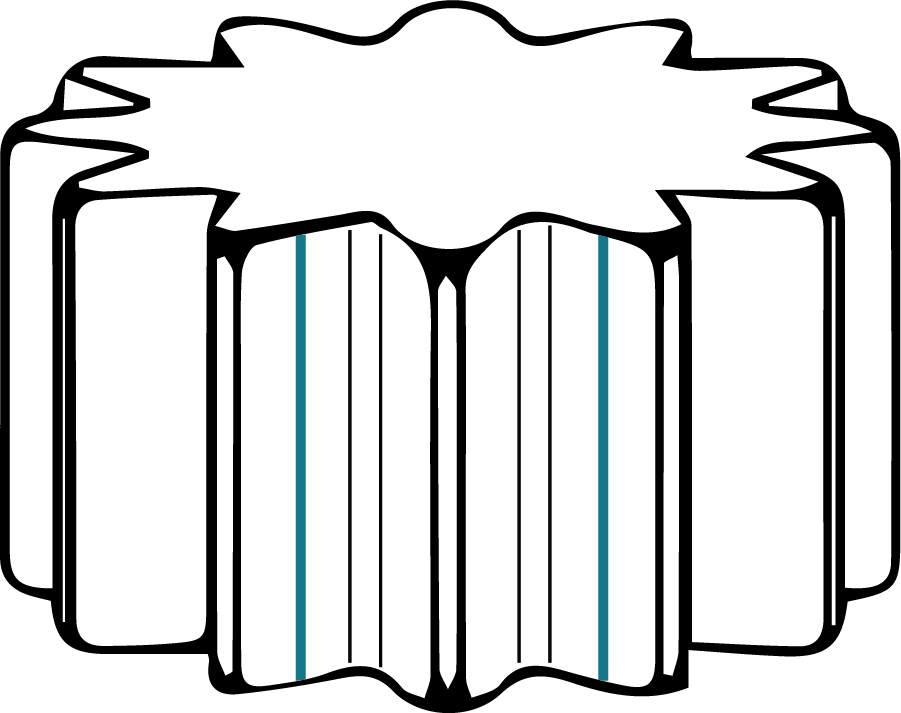

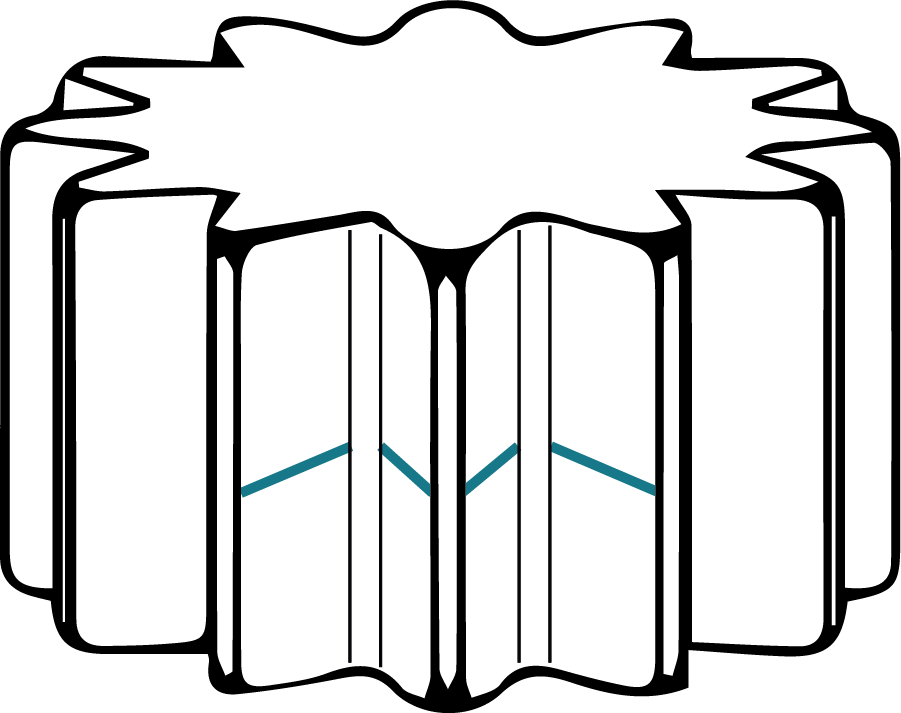

Ведущая линия	Шаг	Профиль	Цилиндрическое зубчатое колесо

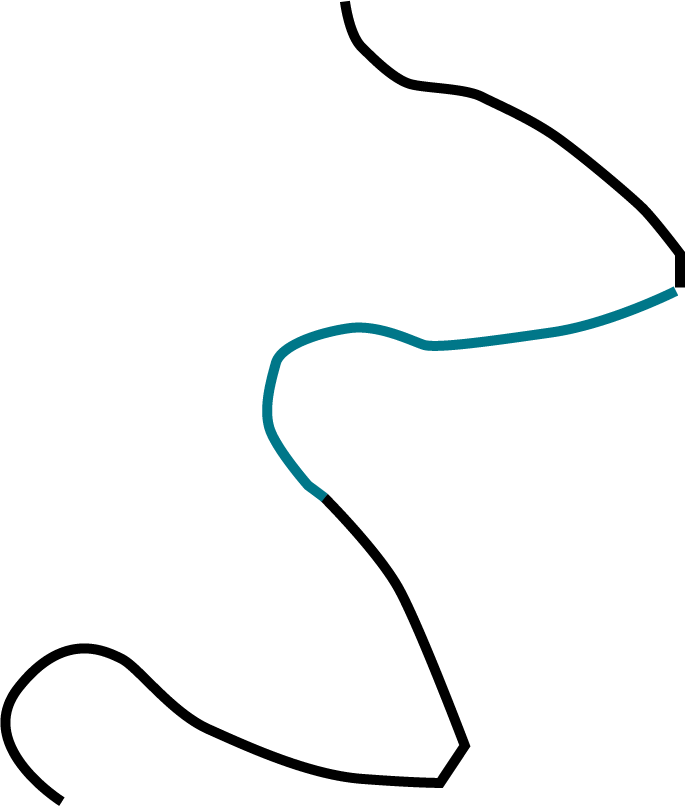

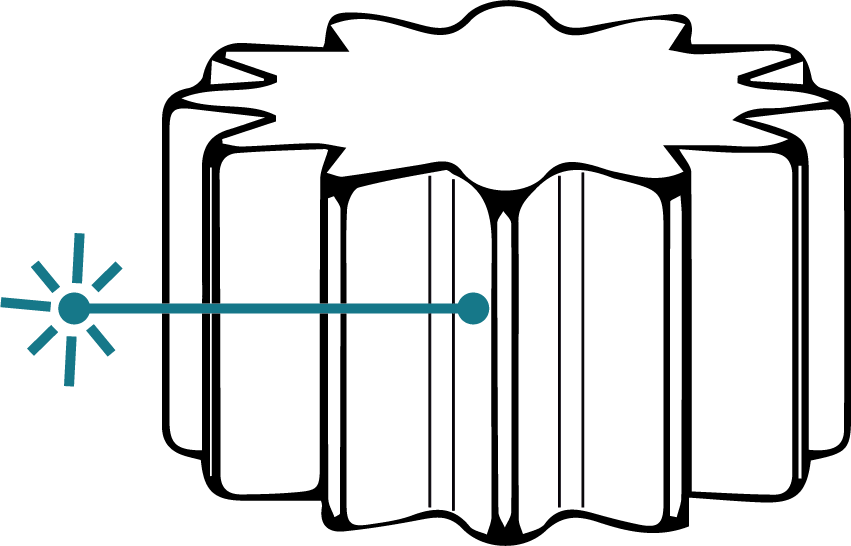

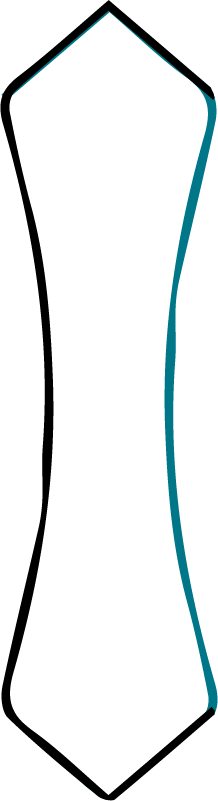

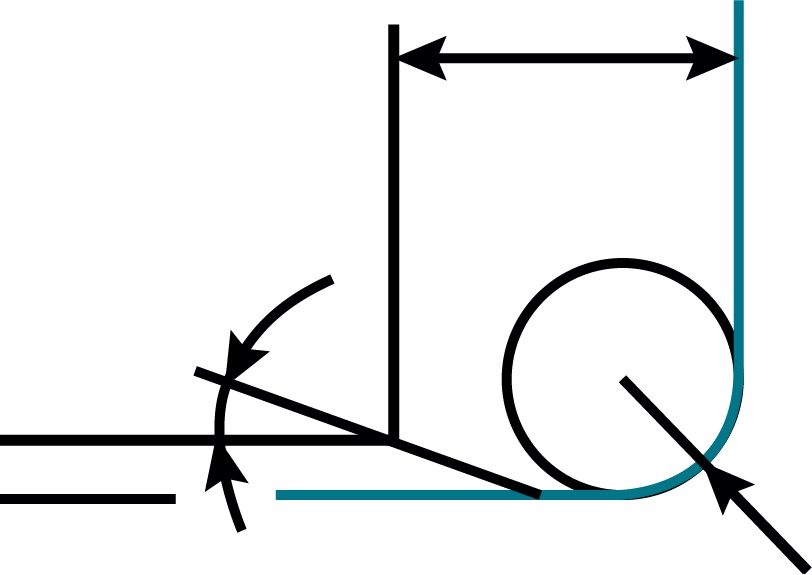

Сканирование в радиальном и осевом сечениях	Тангенциальное сканирование сечения	Сканирование нормальных участков	Измерение шага цилиндрических зубчатых колёс

Область применения зубоизмерительных машин ZIM:

ЗИМ широко применяется в различных отраслях, связанных с производством и контролем качества зубчатых передач. Основные области применения: автомобилестроение, авиастроение, ракетно-космическая отрасль, станкостроение, приборостроение, электроника и бытовая техника, оборонная промышленность. ЗИМ также используются в исследовательских лабораториях для изучения и разработки новых технологий обработки зубчатых колес, а также в учебных заведениях для обучения студентов в области машиностроения и контроля качества.
