Призмы для Преобразователей на ФР
Отличительные особенности:
- Регулируемый диапазон углов ввода.
- Могут быть изготовлены призмы с различными характеристиками.
- Совместим со сканером.
- Доступны решения с высокой износостойкостью.
- Призмы с необходимой кривизной могут быть изготовлены по запросу.
|

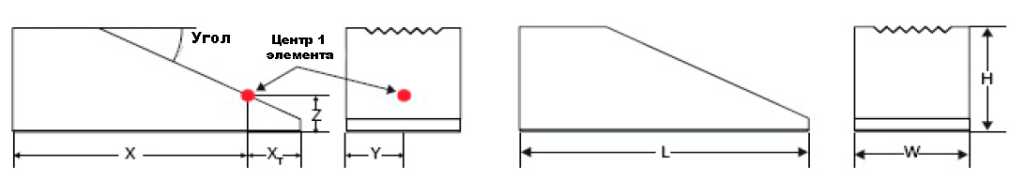

Артикуль |
Описание |
X |
XT |
Z |
Скорость |
Угол преломления |
L |
W |
H |
|
мм |
мм |
мм |
мм/c |
мм |
мм |
мм |
|||
|

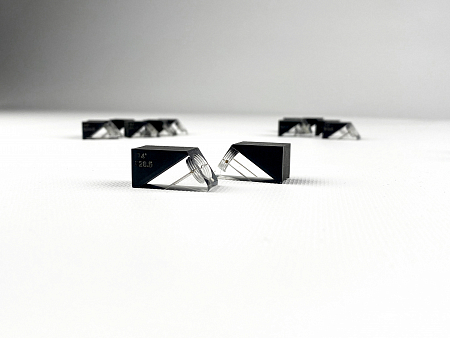

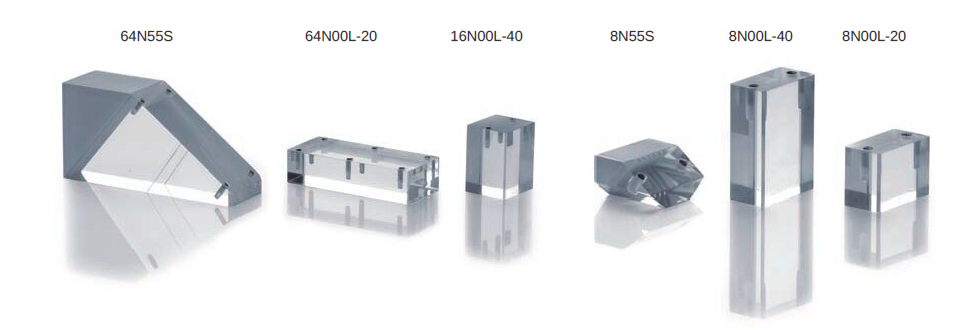

Стандартные призмы |
|||||||||
|
64N00L-20 |
20мм с блоком задержки |
73.5 |
10.5 |
20 |
2360 |
0° |
84 |
35.6 |
20 |
|
64N00L-40 |
40мм с блоком задержки |
73.5 |
10.5 |
40 |
2360 |
0° |
84 |
35.6 |
40 |
|
64N55S |
30-70° регулируемый угол |
108.67 |
8.93 |
14.48 |
2360 |
55° |
117.6 |
36 |
58.5 |
|
16N00L-20 |
20мм с блоком задержки |
21.75 |
6.25 |
20 |
2360 |
0° |
28 |
31 |
20 |
|
16N00L-40 |
40мм с блоком задержки |
21.75 |
6.25 |
40 |
2360 |
0° |
28 |
31 |
40 |
|
16N55S |
30-70° регулируемый угол |
34.94 |
5.06 |
9.74 |
2360 |
55° |
40 |
31 |
22.5 |
|
8N00L-20 |
20мм с блоком задержки |
11.25 |
3.75 |
20 |
2360 |
0° |
15 |
28 |
20 |
|
8N00L-40 |
40мм с блоком задержки |
11.25 |
3.75 |
40 |
2360 |
0° |
15 |
28 |
40 |
|
8N55S |
30-70° регулируемый угол |
21.69 |
3.31 |
8.4 |
2360 |
55° |
25 |
28 |
15 |
|
40N00L-20 |
20мм с блоком задержки |
44.9 |
7.1 |
20 |
2360 |
0° |
52 |
31 |
20 |
|
40N00L-40 |
40мм с блоком задержки |
44.9 |
7.1 |
40 |
2360 |
0° |
52 |
31 |
40 |
|
40N55S |
30-70° регулируемый угол |
73.24 |
7.76 |
13.64 |
2360 |
55° |
81 |
31 |
41.5 |
|
32N00L-20 |
20мм с блоком задержки |
38 |
7 |
20 |
2360 |
0° |
45 |
31 |
20 |
|
32N00L-40 |
40мм с блоком задержки |
38 |
7 |
40 |
2360 |
0° |
45 |
31 |
40 |
|
32N55S |
30-70° регулируемый угол |
64.44 |
7.56 |
13.49 |
2360 |
55° |
72 |
31 |
37.5 |
|
20N00L-20 |
20мм с блоком задержки |
25.3 |
6.7 |
20 |
2360 |
0° |
32 |
31 |
20 |
|
20N00L-40 |
40мм с блоком задержки |
25.3 |
6.7 |
40 |
2360 |
0° |
32 |
31 |
40 |
|
20N55S |
30-70° регулируемый угол |
52.58 |
5.42 |
18.94 |
2360 |
55° |
58 |
31 |
35.5 |
|
10N00L-20 |
20мм с блоком задержки |
13 |
4 |
20 |
2360 |
0° |
17 |
28 |
20 |
|
10N00L-40 |
40мм с блоком задержки |
13 |
4 |
40 |
2360 |
0° |
17 |
28 |
40 |
|
10N55S |
30-70° регулируемый угол |
27.26 |
3.24 |
8.35 |
2360 |
55° |
30.5 |
28 |
17.5 |

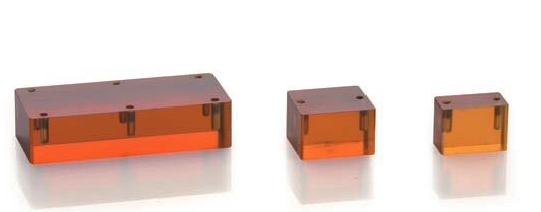

Высокотемпературные призмы
Отличительные особенности:
- Высокотемпературные призмы позволяют проводить испытания на поверхности до 200 °C. Максимальное время контакта - 10 секунд.
- Перед повторным использованием охладите до температуры окружающей среды.
|
Артикуль |
Описание |
X |
XT |
Z |
Скорость |
Угол преобразования |
L |
W |
H |
|
мм |
мм |
мм |
мм/c |
мм |
мм |
мм |
|||
|
Высокотемпературные |
|||||||||
|
64N00L-20-H |
20мм с блоком задержки |
73.5 |
10.5 |
20 |
2590 |
0° |
84 |
35.6 |
20 |
|
64N00L-40-H |
40мм с блоком задержки |
73.5 |
10.5 |
40 |
2590 |
0° |
84 |
35.6 |
40 |
|
16N00L-20-H |
20мм с блоком задержки |
21.75 |
6.25 |
20 |
2590 |
0° |
28 |
31 |
20 |
|
16N00L-40-H |
40мм с блоком задержки |
21.75 |
6.25 |
40 |
2590 |
0° |
28 |
31 |
40 |
|
8N00L-20-H |
20мм с блоком задержки |
11.25 |
3.75 |
20 |
2590 |
0° |
15 |
28 |
20 |
|
8N00L-40-H |
40мм с блоком задержки |
11.25 |
3.75 |
40 |
2590 |
0° |
15 |
28 |
40 |
|
40N00L-20-H |
20мм с блоком задержки |
44.9 |
7.1 |
20 |
2590 |
0° |
52 |
31 |
20 |
|
40N00L-40-H |
40мм с блоком задержки |
44.9 |
7.1 |
40 |
2590 |
0° |
52 |
31 |
40 |
|
32N00L-20-H |
20мм с блоком задержки |
38 |
7 |
20 |
2590 |
0° |
45 |
31 |
20 |
|
32N00L-40-H |
40мм с блоком задержки |
38 |
7 |
40 |
2590 |
0° |
45 |
31 |
40 |
|
20N00L-20-H |
20мм с блоком задержки |
25.3 |
6.7 |
20 |
2590 |
0° |
32 |
31 |
20 |
|
20N00L-40-H |
40мм с блоком задержки |
25.3 |
6.7 |
40 |
2590 |
0° |
32 |
31 |
40 |
|
10N00L-20-H |
20мм с блоком задержки |
13 |
4 |
20 |
2590 |
0° |
17 |
28 |
20 |
|
10N00L-40-H |
40мм с блоком задержки |
13 |
4 |
40 |
2590 |
0° |
17 |
28 |
40 |

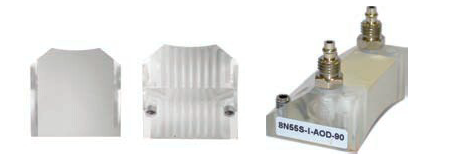

Изогнутые призмы
Все изогнутые модели призм, доступные сейчас, могут быть настроены с учетом кривизны.

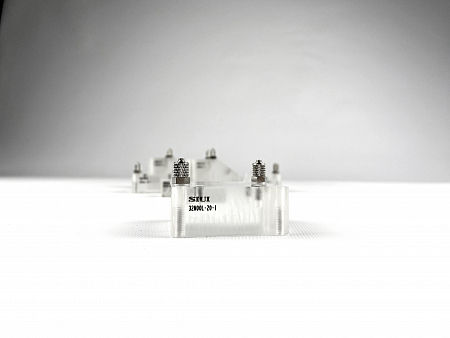

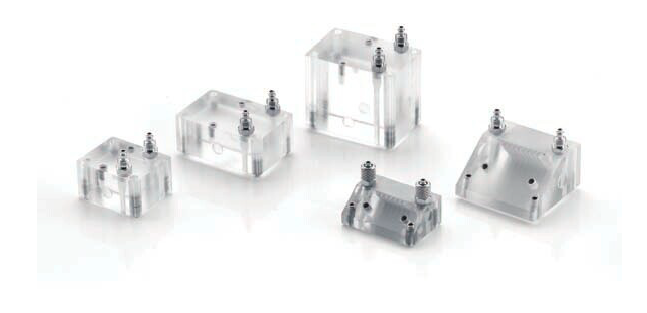

Призмы с подачей жидкости
- В качестве связующего вещества используется вода.
- Подходит для автоматического контроля.
- Обычные призмы с кривизной поверхности могут быть изготовлены по запросу заказчика.
|
Артикуль |
Описание |
X |
XT |
Z |
Скорость |
Угол преобразования
|
L |
W |
H |
|
мм |
мм |
мм |
мм/с |
мм |
мм |
мм |
|||
|
С подачей жидкости |
|||||||||
|
8N55S-I |
30-70° регулируемый угол |
21.69 |
3.31 |
8.4 |
2360 |
55° |
25 |
39 |
15 |
|
8N00L-20-I |
20мм с блоком задержки |
25.25 |
9.75 |
20 |
2360 |
0° |
35 |
28 |
20 |
|
8N00L-40-I |
40мм с блоком задержки |
25.25 |
9.75 |
40 |
2360 |
0° |
35 |
28 |
40 |
|
16N55S-I |
30-70° регулируемый угол |
34.94 |
5.06 |
9.67 |
2360 |
55° |
40 |
43 |
22.5 |
|
16N00L-20-I |
20мм с блоком задержки |
43.5 |
4.5 |
20 |
2360 |
0° |
48 |
31 |
20 |
|
16N00L-40-I |
40мм с блоком задержки |
43.5 |
4.5 |
40 |
2360 |
0° |
48 |
31 |
40 |
