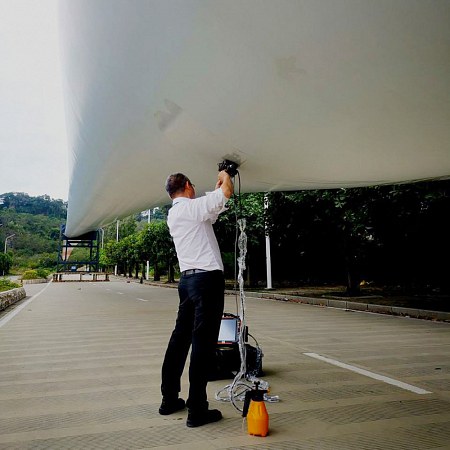

Он позволяет минимизировать ваши затраты и увеличить производительность контроля. Современный многофункциональный ультразвуковой дефектоскоп на фазированных решетках позволяет реализовать сразу несколько методов и схем контроля.

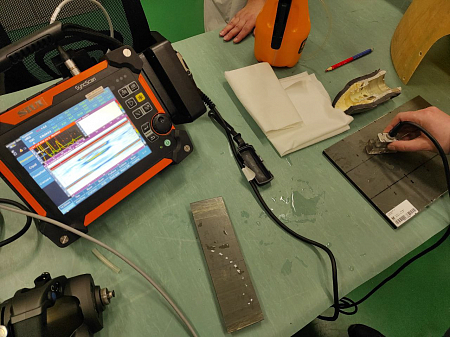

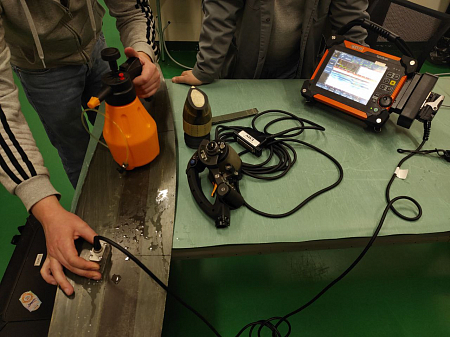

Программное обеспечение специально создано для контроля композитных материалов на базе классического ультразвука и технологии фазированных решеток.
Небольшой размер и малый вес для такого класса прибора позволяет его оперативно перемещать между объектами контроля и даже пользоваться одной рукой.
Основные преимущества:
Данное оборудование является аналогом:
Общие технические характеристики:
| Экран | 8,4” TFT LCD высокой яркости, 800×600 пикселей |
| Размер (Ш×В×Т) | 284×220×105 мм |
| Вес | 4 кг с батареей |
| Аккумулятор | Литиевая батарея, 1 шт. (0,55 кг) |
| Емкость аккумулятора | 7,5 Ач/шт., время работы более 4,5 часов |
| Внешний источник питания | AC 100-240 В, 50 Гц/60 Гц |
| Внешнее питание | 15 В DC |
| Объем памяти | SD-карта (16 Гб) |
| Язык | Русский/ Английский |
| USB разъем | 2 шт. |
| Ethernet разъем | 1 шт. |
| Видео выход | VGA порт |
| Разъем энкодера | 1 шт. (14-жильный) |
| Поддерживаемые методы контроля | Фазированные решётки и классические двухканальный ультразвуковой контроль |
| Тип сканирования фазированной решётки | Секторный, линейный, комбинированный |
| Подключение преобразователей ФР | Линейных совмещённых, линейных раздельно-совмещённых (DLA), матричных раздельно-совмещённых (DMA) |
| Подключение традиционных преобразователей | Совмещенных, раздельно-совмещённых |
| Разъёмы преобразователей | LEMO 00/Tyco |
| Диапазон рабочих частот ФР | 0,5 - 20 МГц |
| Диапазон рабочих частот УЗК | 0,5 - 20 МГц |
| Частота дискретизации | 200 МГц/16 бит |
| Максимальная апертура преобразователей ФР в совмещённом режиме | 32 элемента |
| Максимальная апертура преобразователей ФР в раздельно-совмещённом режиме | 32 излучающих и 32 принимающих элемента |
| Максимальное количество задействованных элементов ФР при сканировании | 128 элементов |
| Максимальное количество законов фокусировки | 512 |
| Минимальный шаг угла при секторном сканировании ФР, градуса | 0,1 |
| Тип фокусировки ФР | по глубине, по пути луча |
| Напряжение генераторов ФР | 10 - 100 В с минимальным шагом регулировки 10 В |
| Напряжение генераторов УЗК | 50 - 400 В с минимальным шагом регулировки 10 В |
| Длительность зондирующего импульса | 30 - 1000 нс с минимальным шагом регулировки 10 нс |
| Частота повторения импульсов | 100 - 10000 Гц |
| Диапазон усиления | 0 - 80 дБ, с шагами 0,1/0,5/2/6/12 дБ |
| Сглаживание | Положительное/негативное/полное/RF |
| Запись результатов контроля | По времени/энкодер |
| Диапазон сканирования углов | -89°-+89° с шагом 1° |
| Угловое разрешение | 0,1°-5° с шагом 0,1° |
| Скорость ультразвука в материалах | 500 м/с - 15000 м/с с минимальным шагом регулировки 1 м/с |
| Число точек А-скана | 8912 на каждый А-скан |
| Глубина фокуса | 3-500 мм |
| Режим отображения данных ФР |
А-скан (отображения эхо-сигнала одиночного ультразвукового луча); S-скан (секторный скан); L-скан (линейный скан); R-скан (отображение хода ультразвуковых лучей и положения дефекта на эскизе сварного соединения/контролируемого изделия); C-скан по амплитуде; C-скан по толщине; B-скан по одному лучу; В-скан по всем лучам ФР (секторный или линейный скан в зависимости от способа сканирования); D-скан (отображения отсканированного участка по глубине); вид сверху по всем лучам; вид сверху по одному лучу |
| Режим отображения данных УЗК | А-скан (отображения эхо-сигнала одиночного ультразвукового луча); R-скан (отображение хода ультразвукового луча и положения дефекта на эскизе сварного соединения/контролируемого изделия) |
| Стробы | 2 независимых строба с регулировкой начала, ширины, порога и режима срабатывания. Дополнительный интерфейсный строб для слежения за сигналом от поверхности объекта контроля |
| Вид строба | По лучу, по глубине, по пути |
| Начало строба | Полный диапазон |
| Ширина строба | Полный диапазон |
| Высота строба | 10°-90° с шагом 1° |
| Выбор точки контроля в стробе | по первому пику, по максимальному пику, по фронту |
| Калибровка задержки ФР | Автоматическая для всех лучей, ручная для всех лучей, ручная для каждого луча в отдельности |
| Калибровка чувствительности ФР | Автоматическая для всех лучей, ручная для всех лучей, ручная для каждого луча в отдельности |
| Калибровка ВРЧ в режиме ФР | Ручная настройка для каждого отдельного луча, ручная настройка для всех лучей, автоматическая настройка по боковому цилиндрическому отверстию/по плоскодонному отверстию/по бесконечной плоскости |
| Количество точек ВРЧ/DAC в режиме ФР | до 16 |
| Калибровка ВРЧ в режиме УЗК | Ручная и автоматическая |
| Количество точек ВРЧ/DAC в режиме УЗК | до 16 |
| Сигнализация | Световая и звуковая |
| Отображение измеряемых значений | 8 точек, определённых пользователем |
| Сохранение данных контроля и настроек | в памяти дефектоскопа |
| Вызов из памяти результатов контроля и настроек | с предварительным просмотром данных перед загрузкой |
| Возможность создания и сохранение собственных нестандартных ультразвуковых преобразователей, призм, датчиков пути | Возможность создания и сохранение собственных нестандартных ультразвуковых преобразователей, призм, датчиков пути |
| Запись данных | линейное сканирование по времени, линейное сканирование по одному датчику пути, растровое сканирование по одному датчику пути, растровое сканирование по двум датчикам пути, планарное сканирование по двум датчикам пути с отображением на данных повтора преобразователя |
| Возможность работы в меню с помощью USB-мышки | Наличие |
| Программное обеспечение на ПК для обработки, анализа и просмотра данных | Наличие |
| ПО на ПК с автоматическим анализом данных на выбранном участка (правила браковки настраивается пользователем в зависимости от используемой нормативной документации) | Наличие |
| Возможность создания формы отчета под необходимые требования | Наличие |
| Индикация превышения скорости сканирования | Наличие |
| Подключение датчика пути | Да, двухкоординатные |
| Сохранение данных контроля |
100% запись всех точек А-скана с возможностью последующей регулировки усиления и положения стробов при анализе. Отображение проведенных настроек перед контролем и оборудование, которое применялось для этого |
| Вспомогательные функции ФР | Автоусиление, автоматический выбор луча с максимальной амплитудой, пошаговый мастер настроек, функция скриншота экрана, кнопки быстрого доступа к усилению и шага усиления, заморозка экрана |
| Рабочая температура | -10 - -45°C |
| Температура хранения | -20 - -60°C |
| Класс защиты | IP65 |
| Сертификация | EN 12668-1:2010 и EN ISO 22232-1 (стандартно) ISO 18563-1:2015 (по заказу) |
