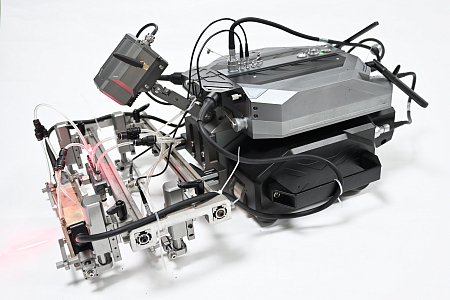

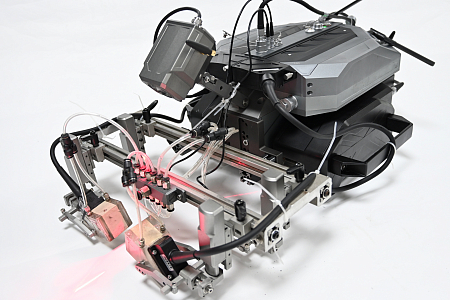

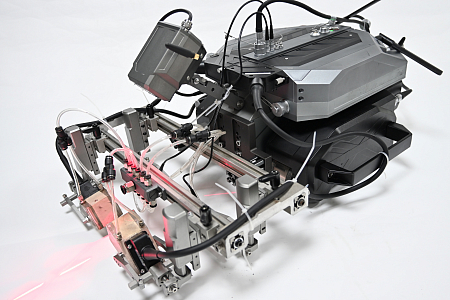

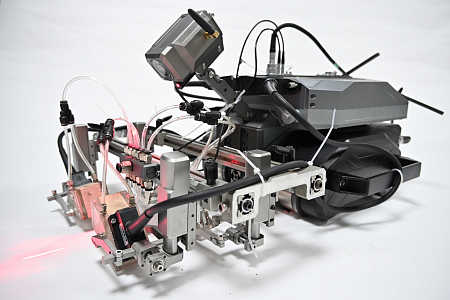

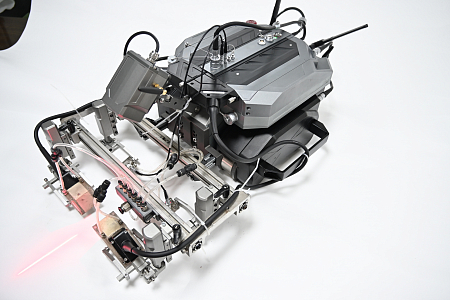

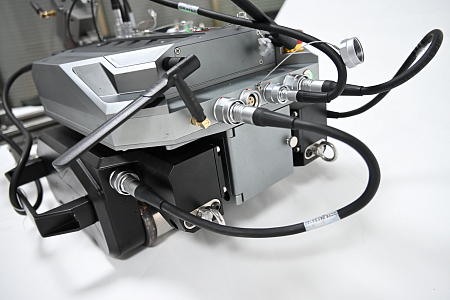

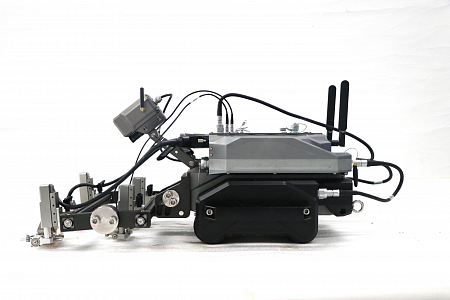

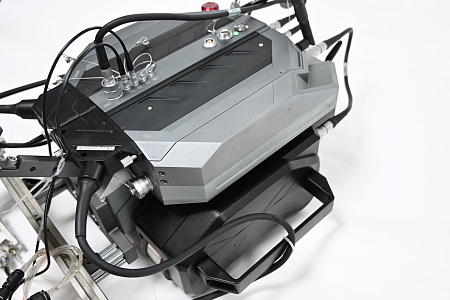

Интегрированная система ALPHA 1006

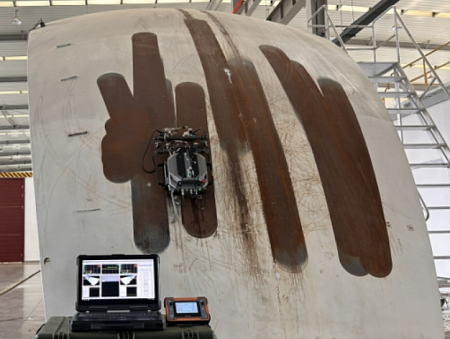

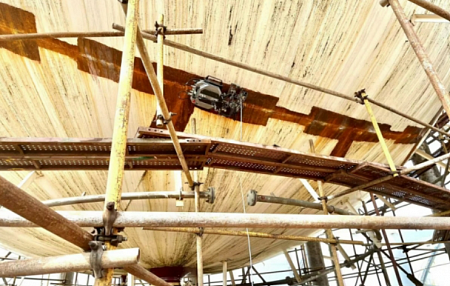

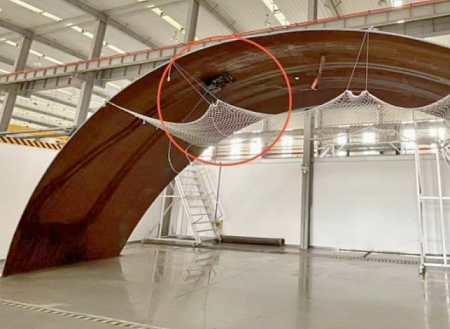

Интегрированная система ALPHA 1006 предназначена для диагностики крупных ферромагнитных поверхностей, таких , как сосуды высокого давления и резервуары.
Подходит для контроля
- Кольцевого сварного шва диаметром более 1000 мм
- Продольного сварного шва длиной более 1000 мм
Особенности системы для контроля резервуаров ALPHA 1006
- Встроенный ультразвуковой модуль: Система оснащена встроенным ультразвуковым модулем, что исключает необходимость в дополнительных инструментах. Вам не придется беспокоиться о длинных и тяжелых силовых кабелях, датчиках или тросах.
- Беспроводной сбор данных в режиме реального времени: Обеспечивает удобство и оперативность диагностики без ограничений, связанных с проводами.

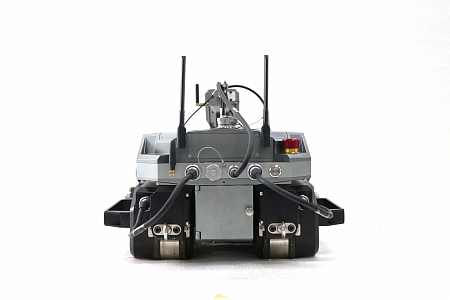

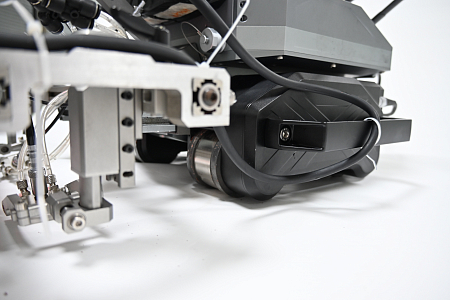

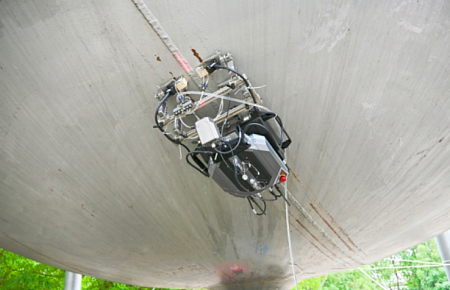

- Колеса, подстраивающиеся к типу поверхности: Магнитные колеса автоматически настраиваются для адаптивной подгонки к криволинейным поверхностям, что особенно удобно для сферических резервуаров и продольных сварных швов.
- Модульная конструкция: Расширяемая с помощью моторизованного растрового кронштейна для двухосевого контроля коррозии.

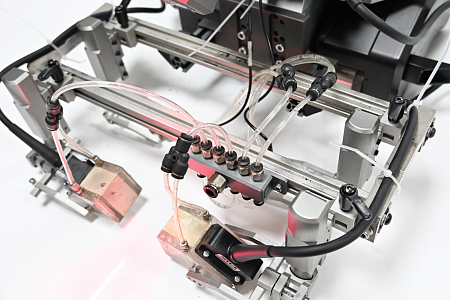

- Гибкость применения датчиков: Рама с различными держателями позволяет использовать множество комбинаций датчиков PAUT и TOFD.
Система ALPHA 1006 представляет собой мощное и универсальное решение для неразрушающего контроля крупных сварных соединений и поверхностей.
-Беспроводной сбор данных в режиме реального времени.-Колеса автоматически настраиваются для адаптивной подгонки к типу поверхности.

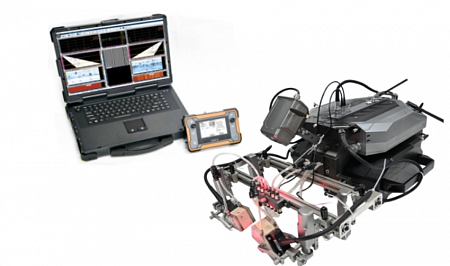

Основные компоненты
|
Элемент |
Описание |
Количество |
|
Автоматизированный роликовый сканер |
Дефектоскоп SyncScan 2 (32:128 PAUT + 1-TOFD) |
1 шт |
|
Автоматизированный модуль AUS-07 Дистанционное управление |
1 шт |
|
|
Управление |
1 шт |
|
|
Рама |
2 шт |
|
|
Держатель для PAUT датчика |
2 шт |
|
|
Держатель для TOFD датчика |
1 шт |
|
|

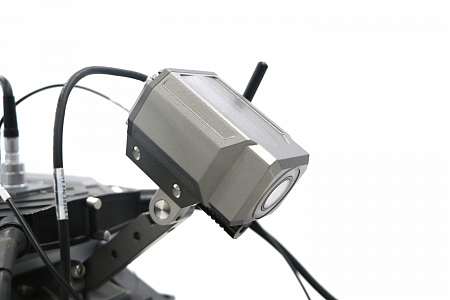

Камера с лазером |
1 шт |
|
|
Ноутбук |
Защищенный промышленный ноутбук со специальным ПО |
1 шт |
|
Датчики и призмы |
Датчик PAUT |
2 шт |
|
Призма для датчика PAUT |
2 шт |
|
|
Датчик TOFD |
4 шт |
|
|
Призма для TOFD датчика |
2 шт |
|
|
Кабель для TOFD датчика |
4 шт |
|
|
Оросительное устройство |
Автоматическое оросительное устройство |
1 шт |
|
Разделитель труб |
1 шт |
Техническая спецификация
|
Автоматизированный колесный сканер |
|
|
Степень защиты |
IP66 |
|
Размер |
26,8 X 38 X 19,5 см (автоматизированный модуль без рамы) |
|
Вес |
22,5 кг (автоматизированный модуль без рамы) |
|
Способ сканирования |
Автоматизированный |
|
Точность эндокера |
0,3 мм |
|
Скорость сканирования |
до 4 м/мин |
|
Скорость передачи данных |
Более 6 МБ/c |
|
Дальность дистанционного управления |
≤ до 50 м |
|
Рабочая поверхность |
Для кольцевого сварного шва ≥ 1000 мм Для продольного сварного шва ≥ 1000 мм |
|
Рабочая температура |
≤ 0°С - 45°С |
| Температура хранения | ≤ 20°С - 60°С |
