NOVA Micra выпускаются в следующих исполнениях: NOVA Micra М, NOVA Micra Р, NOVA Micra П, NOVA Micra АК, NOVA Micra КП, отличающихся функциональными возможностями, наличием или отсутствием органов ручного управления, набором функций программного обеспечения. В зависимости от диапазонов измерений по осям X, Y исполнения NOVA Micra выпускаются в следующих модификациях:
• системы исполнения NOVA Micra М выпускаются в трёх модификациях: NOVA Micra M 1010, NOVA Micra M 2020, NOVA Micra М 3020;
• системы исполнения NOVA Micra Р выпускаются в семи модификациях: NOVA Micra P 1010, NOVA Micra P 2010, NOVA Micra P 2515, NOVA Micra P 3020, NOVA Micra P 4030, NOVA Micra P 5040 и NOVA Micra P 6040;
• системы исполнения NOVA Micra П выпускаются в семи модификациях: NOVA Micra П 1010, NOVA Micra П 2010, NOVA Micra П 2515, NOVA Micra П 3020, NOVA Micra П 4030, NOVA Micra П 5040, NOVA Micra П 6040;

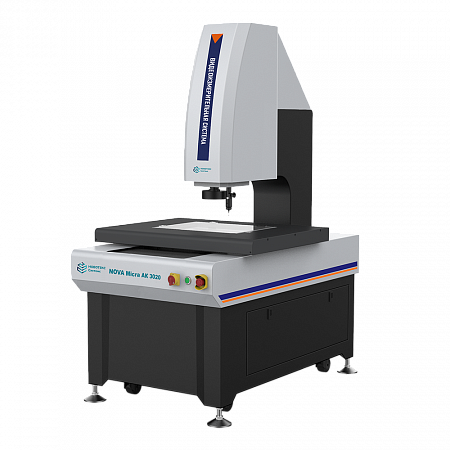

• системы исполнения NOVA Micra АК выпускаются в трёх модификациях: NOVA Micra АК 3020, NOVA Micra АК 4030 и NOVA Micra АК 5040;
• системы исполнения NOVA Micra КП выпускаются в трёх модификациях: NOVA Micra КП 3020, NOVA Micra КП 4030, NOVA Micra КП 5040.
По заказу модификации систем исполнений NOVA Micra Р, NOVA Micra П, NOVA Micra АК могут выпускаться с повышенной точностью (+).
Фокусировка на измеряемом объекте системы исполнения NOVA Micra М осуществляется вручную с помощью вращающейся рукоятки винта подъема предметного стола. Фокусировка на измеряемом объекте систем исполнения NOVA Micra Р осуществляется вручную с помощью вращающейся рукоятки на вертикальной колонне. Фокусировка на измеряемом объекте систем исполнений NOVA Micra ВП, NOVA Micra АК, NOVA Micra КП, осуществляется с помощью пульта управления или функций программного обеспечения. Все модификации систем NOVA Micra имеют возможность проведения измерений линейных размеров по оси Z оптоэлектронным датчиком.
|
|
|
|

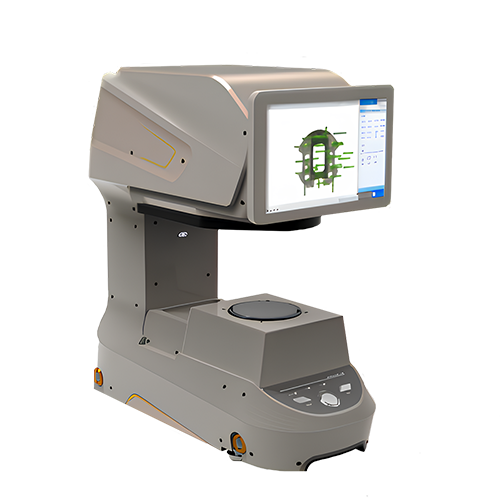

NOVA Micra M 1010 |

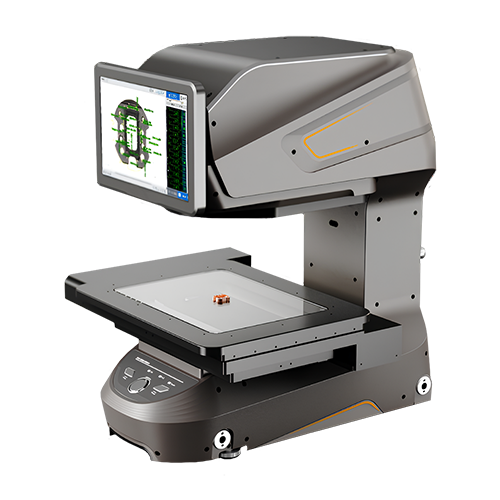

NOVA Micra M 2020 |

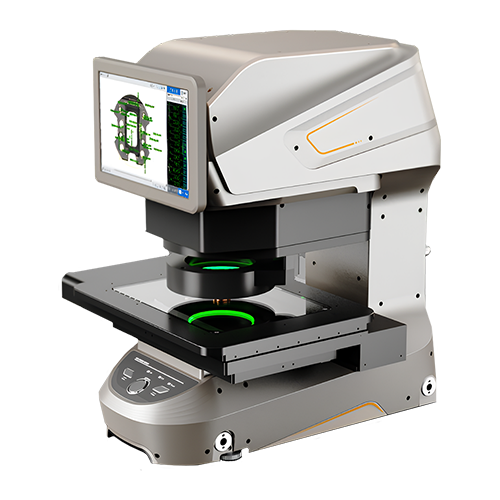

NOVA Micra M 3020 |
|
|
|
|

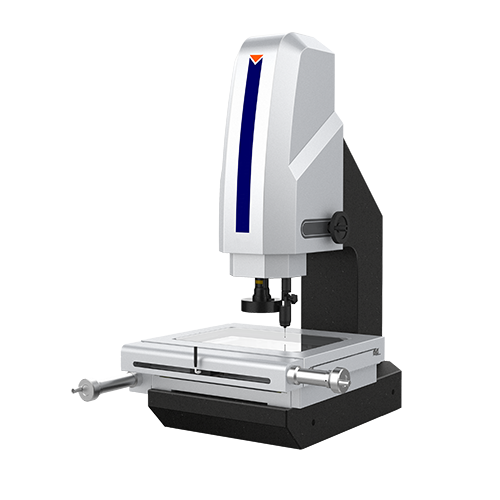

NOVA Micra Р |

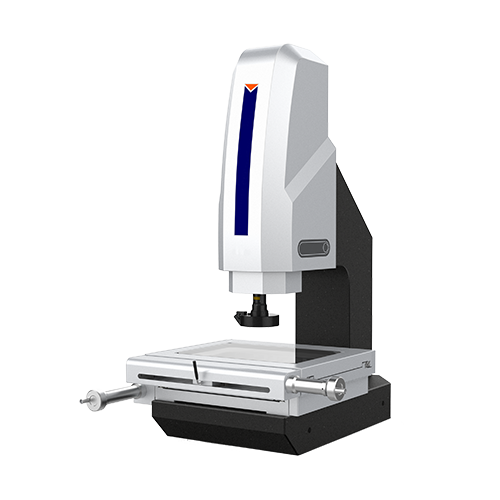

NOVA Micra П |

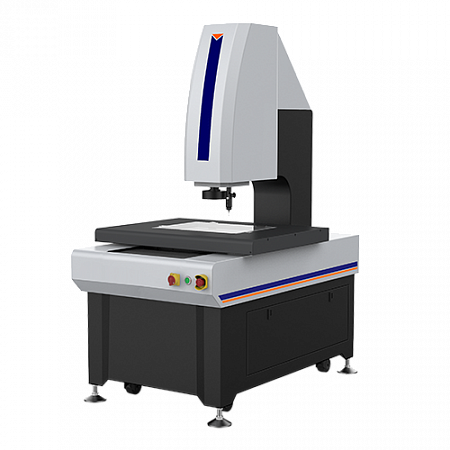

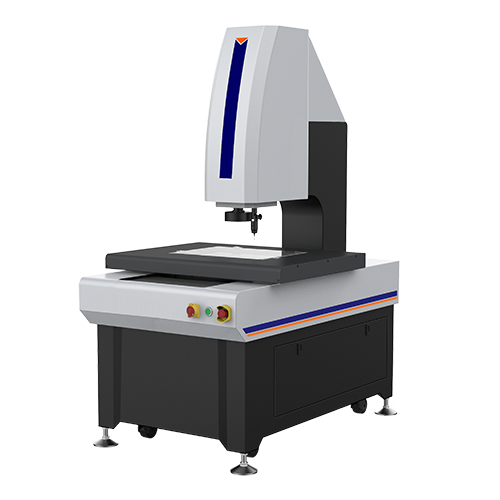

NOVA Micra АК |
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Особенности видеоизмерительных систем NOVA Micra:
• Видеоизмерительные системы NOVA Micra имеют подвижную консоль (измерительный стол) и вертикальную колонну с оптоэлектронным датчиком.
• Конструктивное исполнение видеоизмерительных систем NOVA Micra позволяет рационально использовать рабочее пространство.
• В зависимости от модификации перемещение измерительного стола по осям X, Y и Z осуществляется с помощью ручных приводов (NOVA Micra Р), с помощью ручных приводов по осям X и Y и моторизованного привода по оси Z (NOVA Micra П) или автоматически с помощью пульта управления (джойстика) или программного обеспечения по осям X, Y и Z (NOVA Micra M, NOVA Micra АК, NOVA Micra КП).
• Видеоизмерительные системы NOVA Micra Р и NOVA Micra П могут быть укомплектованы ножной педалью, которая позволяет автоматизировать процесс измерения.
• Рабочая поверхность видеоизмерительных систем NOVA Micra устойчива к царапинам, сколам, и другим дефектам, что обеспечивает долгосрочную эксплуатацию даже при интенсивной работе с грубыми или абразивными материалами, сохраняя точность измерений.
• Видеоизмерительные системы NOVA Micra оснащены функцией регулировки скорости перемещения измерительного стола по осям X, Y и измерительной оси Z.
Метрологические и технические характеристики:
|
Диапазон измерений линейных размеров, мм по оси X по оси Y по оси Z |
от 0 до 600 от 0 до 400 от 0 до 500 |
| Разрешение измерительных шкал, мм | от 0,0005 до 0,0001 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | от ±(1,7+L/200) |
| Диапазон измерений плоского угла, ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений плоского угла, " | ±10 |
| Масса, кг1) | от 40 до 600 |
| Габаритные размеры (Д×Ш×В), мм1) | от 610×310×670 до 1400×920×1670 |
| Программное обеспечение | RationalVue, iMeasuring, Geomea, Haquina, IVS, VisionX Pro |
| 1) При увеличении диапазона измерений по оси Z и изготовлении промежуточных размеров габаритные размеры и масса могут изменяться | |
Комплектация:
Стандартная комплектация:
• Видеоизмерительная система
• Цветная цифровая камера
• Объектив с электронной обратной связью
• Гранитное основание
• Консоль (измерительный стол)
• Серводвигатели переменного тока для автоматического перемещения измерительного стола (кроме NOVA Micra Р)
• Шарико-винтовая передача для перемещения измерительных осей X, Y, Z
• Лицензионное измерительное программное обеспечение
• Ключ-активатор программного обеспечения
• CD диск для хранения программного обеспечения
• Техническая документация (руководство по эксплуатации, паспорт и др.)
• 4 или 5-кольцевая 8-сегментная подсветка с проходящим, отражённым и коаксиальным (опционально) светом, с регулируемой яркостью.
• Калибровочная пластина для оптического датчика
• Оптическая линейка с разрешением 0,1 или 0,5 мкм
• Контроллер
• Джойстик (кроме NOVA Micra М и NOVA Micra Р)
• Персональный компьютер
• Клавиатура
• Компьютерный стол
• Виброгасящие опоры
• Пылезащитный чехол
• Колёса для мобильного перемещения системы (кроме NOVA Micra М, NOVA Micra Р, NOVA Micra П).
Дополнительная комплектация (по запросу)
Дополнительная информация:
• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
