NOVA Macro выпускаются в следующих исполнениях: NOVA Macro АП, NOVA Macro МС, NOVA Macro ПП, NOVA Macro ПФ отличающихся функциональными возможностями, наличием или отсутствием органов ручного управления, набором функций программного обеспечения. В зависимости от диапазонов измерений по осям X, Y исполнения NOVA Macro выпускаются в следующих модификациях:

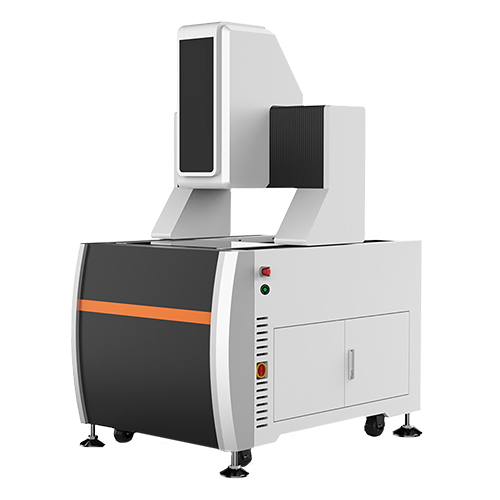

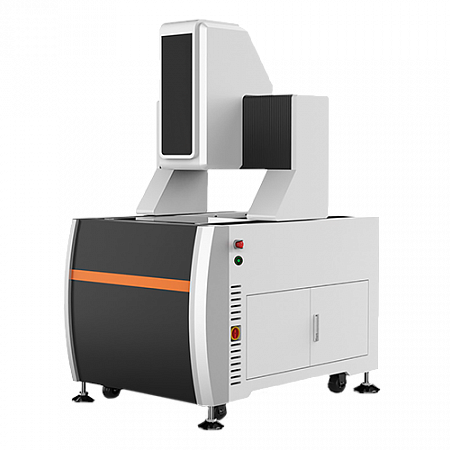

• системы исполнения NOVA Macro МС в зависимости от диапазонов измерений по осям X и Y выпускаются в трех модификациях: NOVA Macro МС 3040, NOVA Macro МС 4050, NOVA Macro МС 5060;

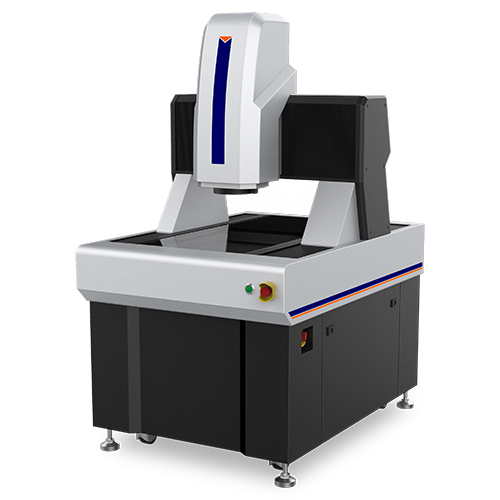

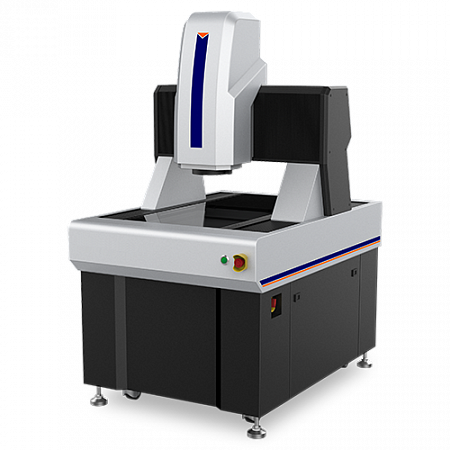

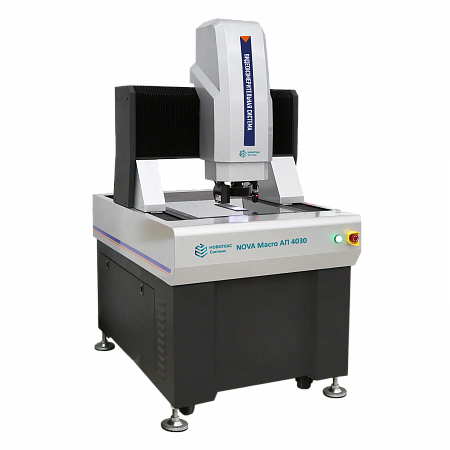

• системы исполнения NOVA Macro АП в зависимости от диапазонов измерений по осям X и Y выпускаются в одиннадцати модификациях: NOVA Macro АП 4030, NOVA Macro АП 5040, NOVA Macro АП 6050, NOVA Macro АП 8060, NOVA Macro АП 1008, NOVA Macro АП 1210, NOVA Macro АП 1512, NOVA Macro АП 1712, NOVA Macro АП 1812, NOVA Macro АП 2015, NOVA Macro АП 2616;

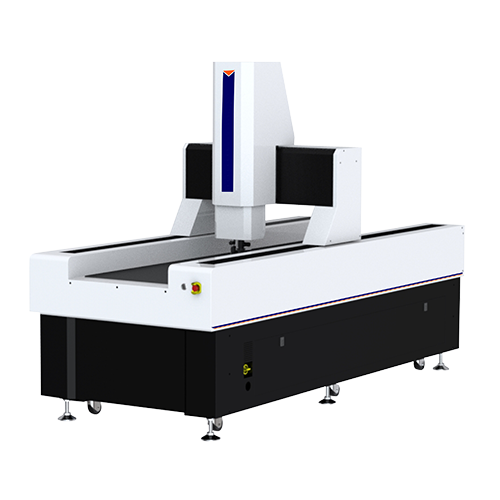

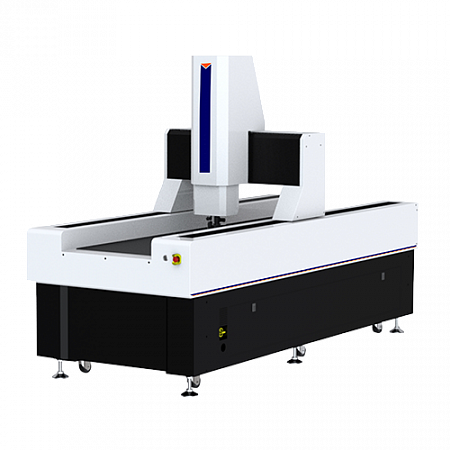

• системы исполнения NOVA Macro ПП в зависимости от диапазонов измерений по осям X и Y выпускаются в трех модификациях: NOVA Macro ПП 5050, NOVA Macro ПП 5016, NOVA Macro ПП 1010;

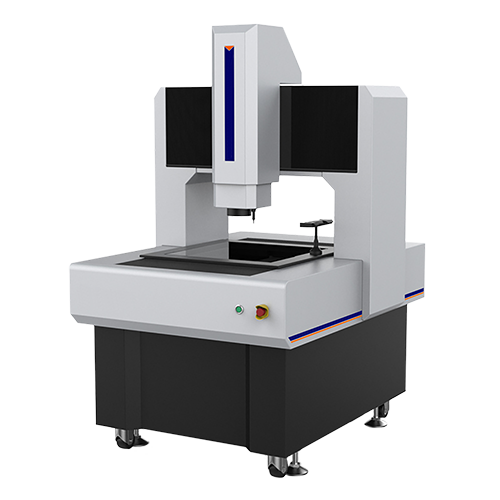

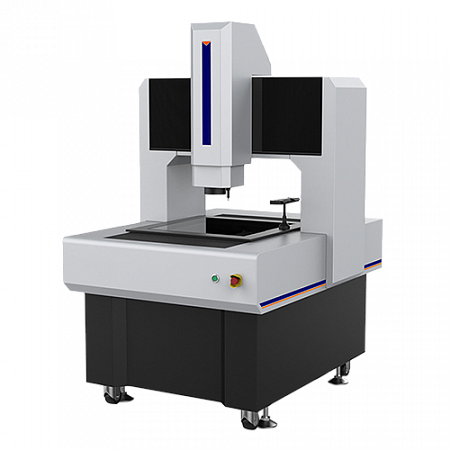

• системы исполнения NOVA Macro ПФ в зависимости от диапазонов измерений по осям X и Y выпускаются в трех модификациях: NOVA Macro ПФ 4040, NOVA Macro ПФ 5050, NOVA Macro ПФ 6060.
Фокусировка на измеряемом объекте систем исполнений NOVA Macro АП, NOVA Macro МС, NOVA Macro ПП, NOVA Macro ПФ, осуществляется с помощью пульта управления или функций программного обеспечения. Все модификации систем NOVA Macro имеют возможность проведения измерений линейных размеров по оси Z оптоэлектронным датчиком.
|
|
|
NOVA Macro АП |
NOVA Macro МС |
|
|
|
NOVA Macro ПП |
NOVA Macro ПФ |
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Особенности видеоизмерительных систем NOVA Macro:
• Видеоизмерительные системы NOVA Macro имеют подвижную портальную конструкцию с гранитным основанием и высокоточными линейками перемещения, что обеспечивает стабильность и высочайшую точность измерений.
• Основание видеоизмерительных систем NOVA Macro выполнено из гранита, который обеспечивает надлежащее качество, высокую стабилизацию, требуемую точность и вибрационную надежность.
• Портальная конструкция видеоизмерительных систем NOVA Macro позволяет избежать нежелательного перемещения измеряемого объекта контроля как это происходит при эксплуатации видеоизмерительных систем NOVA Micra.
• Видеоизмерительные системы NOVA Macro позволяют решать задачи по контролю качества крупногабаритных и тяжёлых деталей.
• Перемещение измерительного стола видеоизмерительных систем NOVA Macro по осям X, Y и измерительной оси Z осуществляется автоматически с помощью моторизованных приводов. Управление моторизованными измерительными осями X, Y, Z осуществляется автоматически с помощью пульта управления (джойстика), а также с помощью программного обеспечения.
• Видеоизмерительные системы NOVA Macro оснащены функцией регулировки скорости перемещения портала по осям X, Y и Z.
Метрологические и технические характеристики:
|
Диапазон измерений линейных размеров, мм по оси X по оси Y по оси Z |
от 0 до 2600 от 0 до 1600 от 0 до 400 |
| Разрешение измерительных шкал, мм | 0,0001 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | от ±(1,2+L/200) |
| Диапазон измерений плоского угла, ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений плоского угла, " | ±10 |
| Масса, кг1) | от 650 до 6500 |
| Габаритные размеры (Д×Ш×В), мм1) | от 1160×800×1650 до 3600×2200×2000 |
| Программное обеспечение | RationalVue, iMeasuring, Geomea, Haquina, IVS, VisionX Pro |
| 1) При увеличении диапазона измерений по оси Z и изготовлении промежуточных размеров габаритные размеры и масса могут изменяться | |
Комплектация:
Стандартная комплектация:
• Видеоизмерительная система
• Цветная цифровая камера
• Объектив с электронной обратной связью
• Гранитное основание
• Консоль (измерительный стол)
• Серводвигатели переменного тока для автоматического перемещения измерительного стола
• Шарико-винтовая передача для перемещения измерительных осей X, Y, Z
• Лицензионное измерительное программное обеспечение
• Ключ-активатор программного обеспечения
• CD диск для хранения программного обеспечения
• Техническая документация (руководство по эксплуатации, паспорт и др.)
• 4 или 5-кольцевая 8-сегментная подсветка с проходящим, отражённым и коаксиальным (опционально) светом, с регулируемой яркостью.
• Калибровочная пластина для оптического датчика
• Оптическая линейка с разрешением 0,1 или 0,5 мкм
• Контроллер
• Джойстик
• Персональный компьютер
• Клавиатура
• Компьютерный стол
• Виброгасящие опоры
• Пылезащитный чехол
• Колёса для мобильного перемещения системы.
Дополнительная комплектация (по запросу)
Дополнительная информация:
• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
