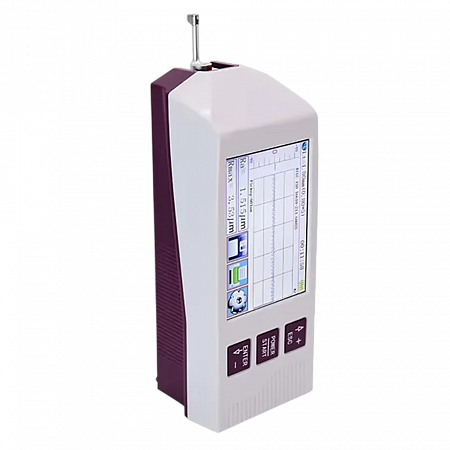

Прибор для контроля шероховатости АГАТ-М2

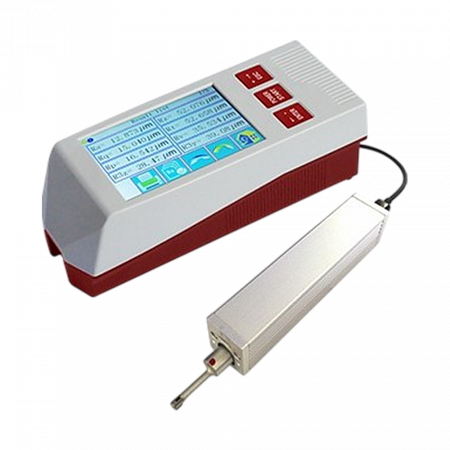

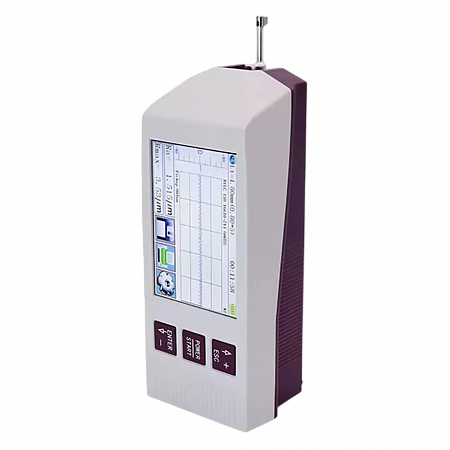

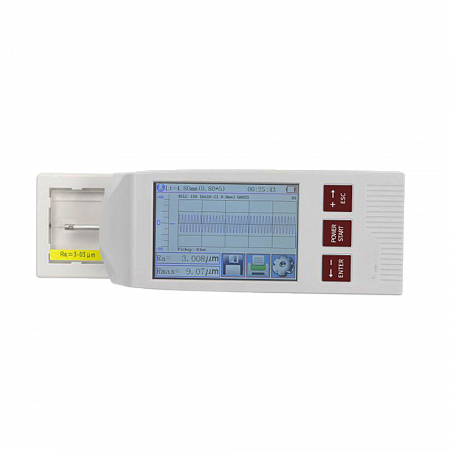

Портативный прибор для измерений параметров шероховатости АГАТ-М2 прост в эксплуатации и может применяться для проведения измерений параметров шероховатости, в соответствии с требованиями международных стандартов, различных поверхностей деталей на производстве, обеспечивая быстрое проведение измерений, простоту в работе, высокую точность и стабильность показаний. Прибор имеет возможность вывода информации в цифровом и графическом виде на цветной графический сенсорный дисплей. Конструктивно прибор состоит из внешнего блока привода с измерительным датчиком и блока обработки информации и является прибором неразрушающего контроля, не наносящим повреждений испытуемому изделию.

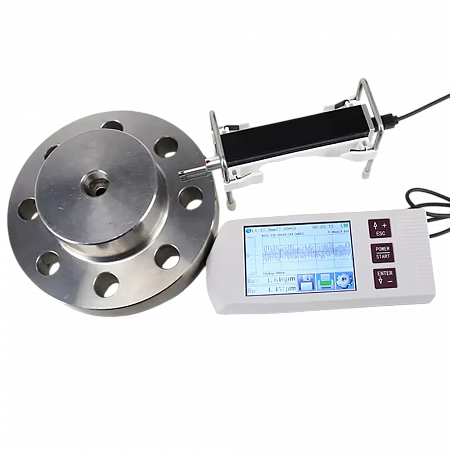

АГАТ-М2 может использоваться на различных обрабатываемых деталях и работает с различными поверхностями, не только плоскими, но и внешними коническими, внешними цилиндрическими, криволинейными, точечными, канавками, углублениями, пазами, осями и т.д. Он позволяет измерять шероховатость поверхности как на металлических, так и на неметаллических деталях. Подходит для обработки и производства, контроля качества, инспекционных отделов, особенно для измерения на больших и тяжелых заготовках, сборочных линиях, на стройплощадках.

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Метрологические и технические характеристики:

Характеристика	Значение
Диапазон измерений шероховатости по параметру Ra, мкм	0,02 – 12,0
Пределы допускаемой основной относительной погрешности прибора при измерении шероховатости по параметру Ra, %	±3,0
Пределы допускаемой дополнительной относительной погрешности прибора при измерении шероховатости по параметру Ra в диапазонах температуры от -20°C до +15°C не включая и от +25°C не включая до +40°C, %	±2,0
Верхний предел диапазона показаний высотных параметров шероховатости, мкм	160
Длина трассы ощупывания, мм	0 – 17,5
Базовая длина Lr, мм	0,25; 0,8; 2,5
Длина оценки Ln, мм	Ln=Lr×n (где n=1; 2; 3; 4; 5 – количество базовых длин)
Разрешающая способность/диапазон показаний высотных параметров шероховатости, мкм	0,002/±20 0,004/±40 0,008/±80 0,02/±160
Номинальный радиус закругления иглы измерительного датчика, мкм	5
Скорость измерений, мм/с1)	0,135 – 1,0
Измерительное усилие, мН, не более1)	4
Определяемые параметры шероховатости	Ra; Rz; Rq; Rt; Rc; Rp; Rv; R3z; R3y; Ry; Rs; Rsk; Rku; Rmax; Rsm; Rmr; RPc; Rk; Rpk; Rvk; Mr1; Mr2
Фильтры	Гаусса, 2RC, PC-RC, D-P
Номинальное напряжение постоянного тока встроенного литий-ионного аккумулятора, B	3,7
Габаритные размеры, мм, не более: прибора блока привода	158×55×52 115×23×27
Масса, кг, не более	0,5
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C верхнее значение относительной влажности окружающего воздуха без конденсации влаги, %	-20°C - +40°C 90
1) Согласно технической документации производителя

Особенности и преимущества:

• Уникальный эргономичный дизайн (составная структура основного блока прибора, блока привода и датчика), малый размер, лёгкий вес, простота в эксплуатации.

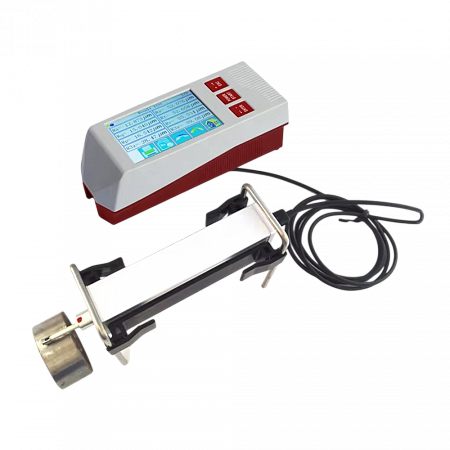

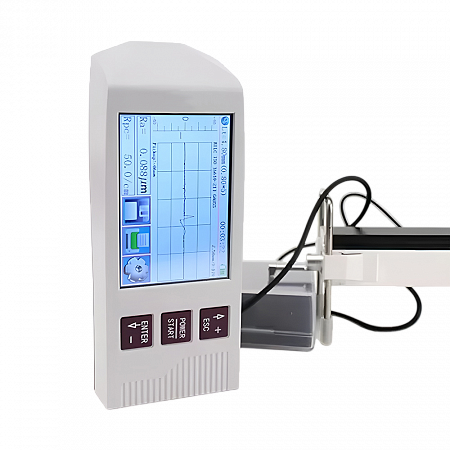

• Привод с возможностью внешнего использования (проведение измерений в различных плоскостях). Привод щупа можно хранить в основном блоке для стандартных измерений или отделить от блока дисплея с помощью прилагаемого кабеля, что обеспечивает более гибкие измерения в любой ориентации. Привод можно отсоединить и присоединить за один простой шаг.
• Определяемые параметры шероховатости: Ra; Rz; Rq; Rt; Rc; Rp; Rv; R3z; R3y; Ry; Rs; Rsk; Rku; Rmax; Rsm; Rmr; RPc; Rk; Rpk; Rvk; Mr1; Mr2.
• Применяемые фильтры: Гаусса, 2RC, PC-RC, D-P.

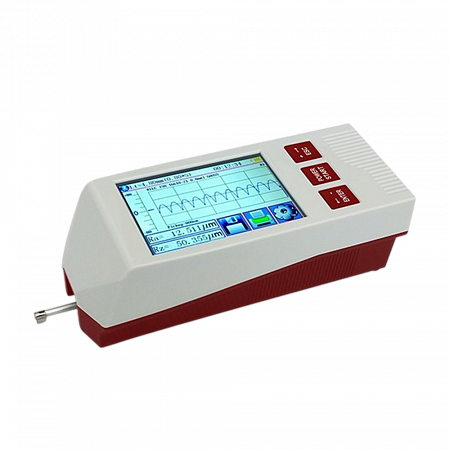

• Цветной графический сенсорный жидкокристаллический дисплей с диагональю 3,5 дюйма и подсветкой обеспечивает высокую яркость и широкие углы обзора и отображает всю измерительную информацию.
• Управление может осуществляться с помощью кнопок или сенсорного дисплея.
• Большой диапазон измерений с возможностью расширения.
• Большой объём внутренней памяти: можно сохранить 100 результатов измерений.

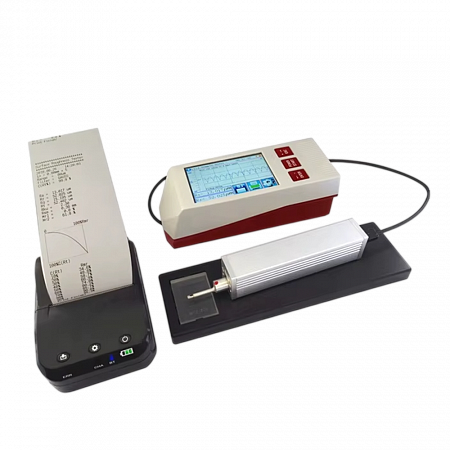

• Функция Bluetooth, поддерживающая беспроводное соединение с мобильными телефонами и мини-принтерами и имеющая два режима работы: режим печати и режим передачи данных.
• Встроенная литий-ионная аккумуляторная батарея с высокой ёмкостью и отсутствием эффекта памяти. Время работы при полной зарядке – более 50 ч. Интеллектуальная система управления зарядкой с индикацией заряда и напоминанием о проведении зарядки.
• Автоматическое отключение питания, если прибор долго не используется.
• Совместимость с различными международными стандартами (ISO, DIN, ANSI, JIS и т.д.).

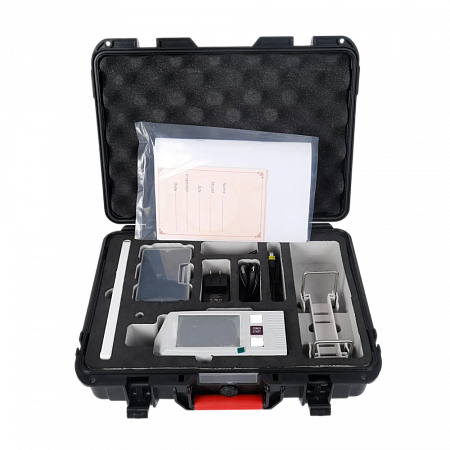

Комплектация:

Стандартная комплектация:
• Прибор для измерений параметров шероховатости АГАТ-М2
• Измерительный датчик TS160

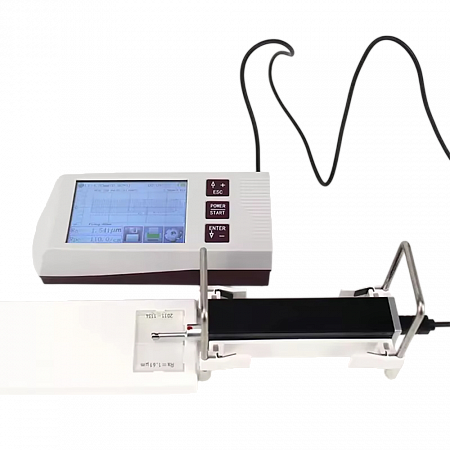

• Подставка с регулируемой высотой для блока привода
• Стилус
• Мера шероховатости с установочной плитой
• Удлинительный кабель для блока привода
• Зарядное устройство
• USB-кабель
• Техническая документация (руководство по эксплуатации, паспорт)
• Пластиковый кейс для транспортировки.

Дополнительная комплектация (по запросу):
• Bluetooth принтер
• Измерительный датчик для отверстий
• Измерительный датчик для канавок
• Магнитный держатель для блока привода
• Стойка для установки блока привода
• Удлинитель измерительного датчика.

Дополнительная информация:

• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
