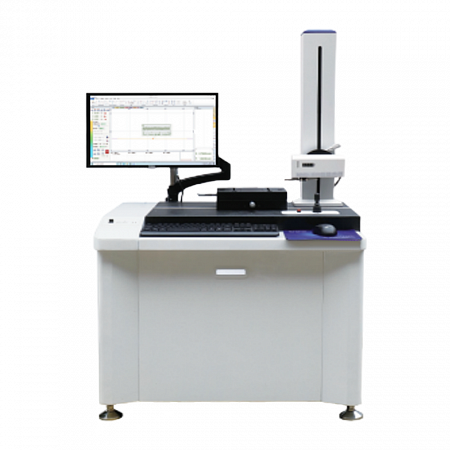

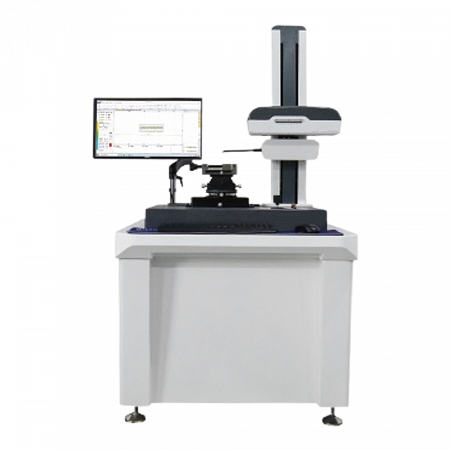

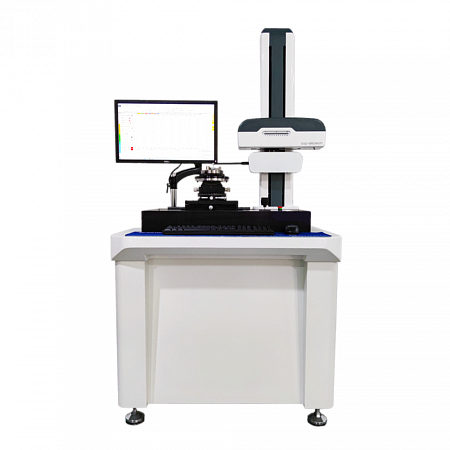

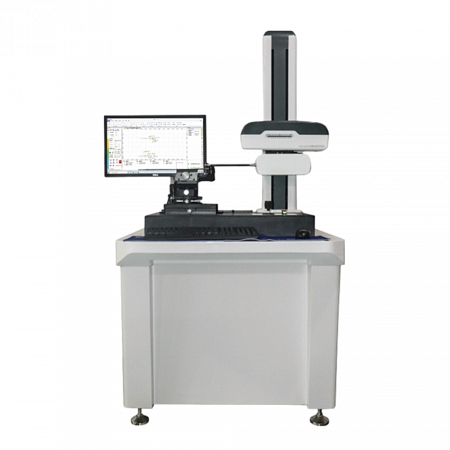

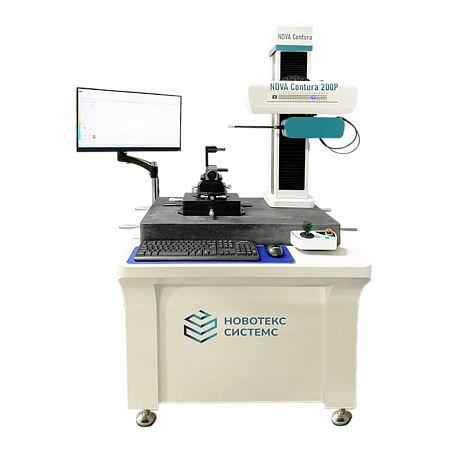

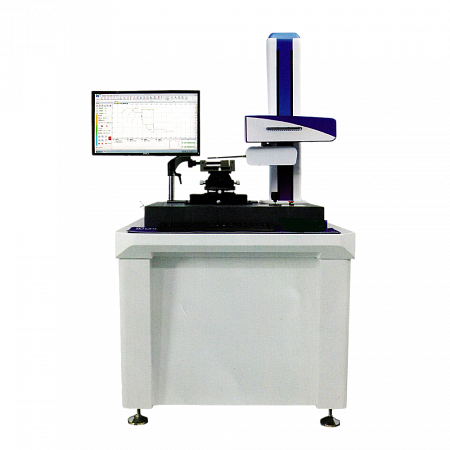

Приборы для контроля параметров контура NOVA Contura

Приборы NOVA Contura предназначены для измерений параметров контура и шероховатости поверхности. Приборы состоят из блока привода, датчика, гранитного рабочего стола с колонной, установленным на массивное основание, системы управления для оценки результатов измерений на базе персонального компьютера (ПК). На гранитном столе смонтирована колонна с вертикальными направляющими (ось Z), на которой установлен привод с горизонтальной направляющей (ось X), на которую в свою очередь крепится датчик с закрепленным на нем щупом (ось Z1) или консолью со щупом. Управление всеми перемещениями осуществляется джойстиком или при помощи меню на экране монитора.

Приборы NOVA Contura имеют 12 модификаций, которые различаются визуально, метрологическими и техническими характеристиками, а также набором измеряемых параметров:
• NOVA Contura 100КШ, NOVA Contura 150КШ, NOVA Contura 200КШ, NOVA Contura 100Р, NOVA Contura 150Р, NOVA Contura 200Р оснащаются датчиками для измерений параметров контура и шероховатости поверхности
• NOVA Contura 100К, NOVA Contura 150К, NOVA Contura 200К оснащаются датчиками для измерения параметров контура поверхности
• NOVA Contura 50Ш, NOVA Contura 100Ш, NOVA Contura ОК оснащаются датчиками для измерения параметров шероховатости поверхности.

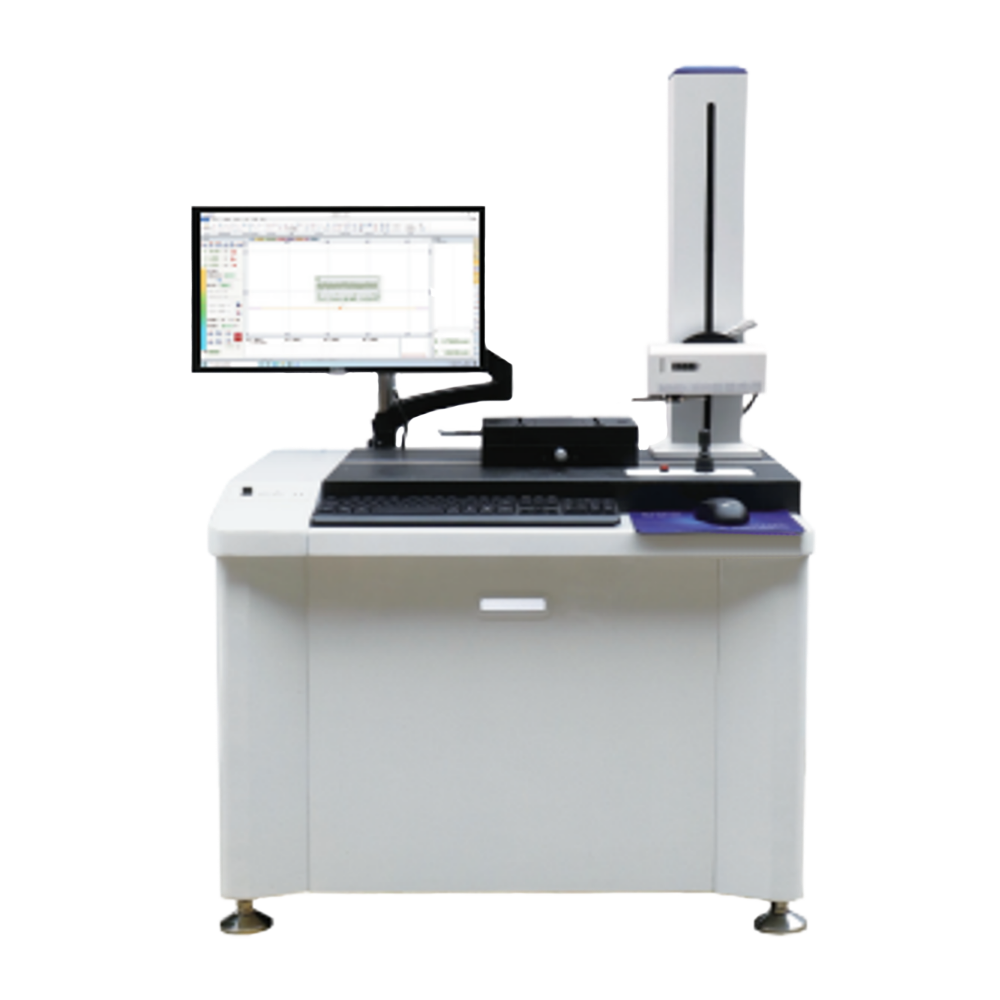

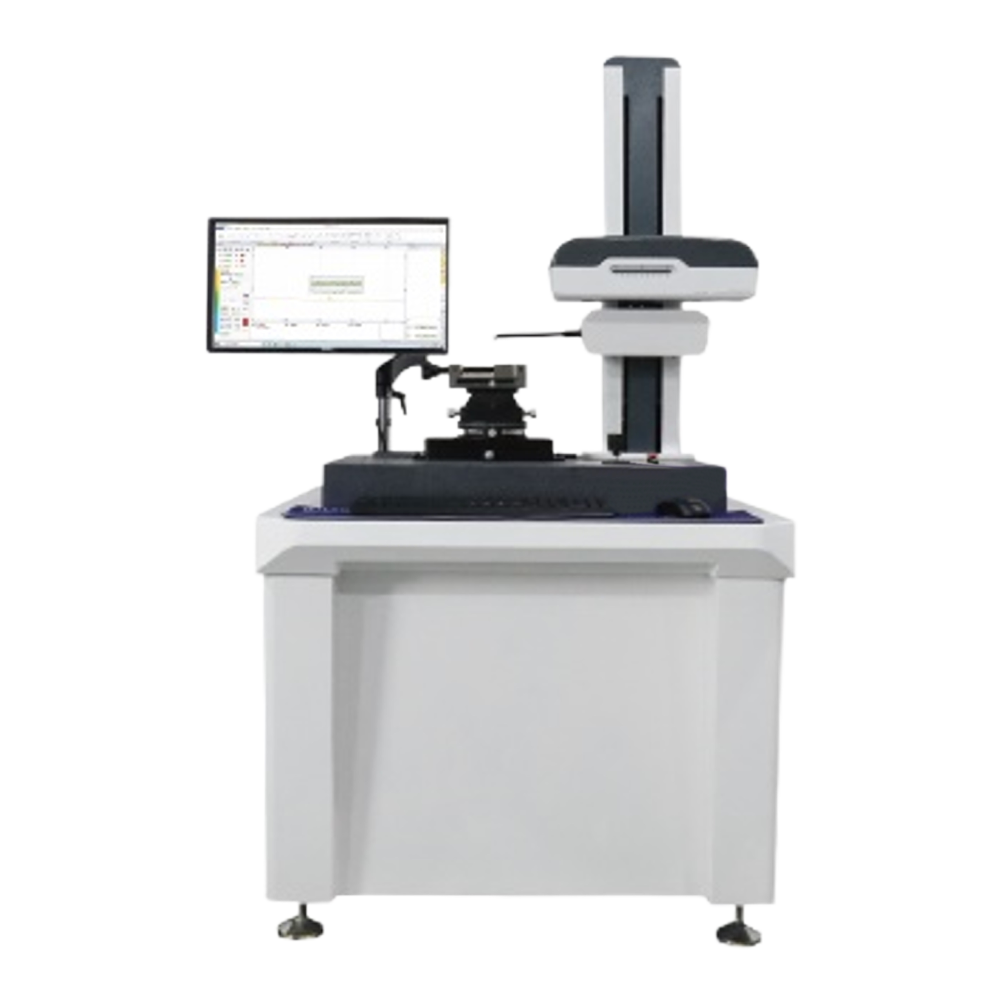

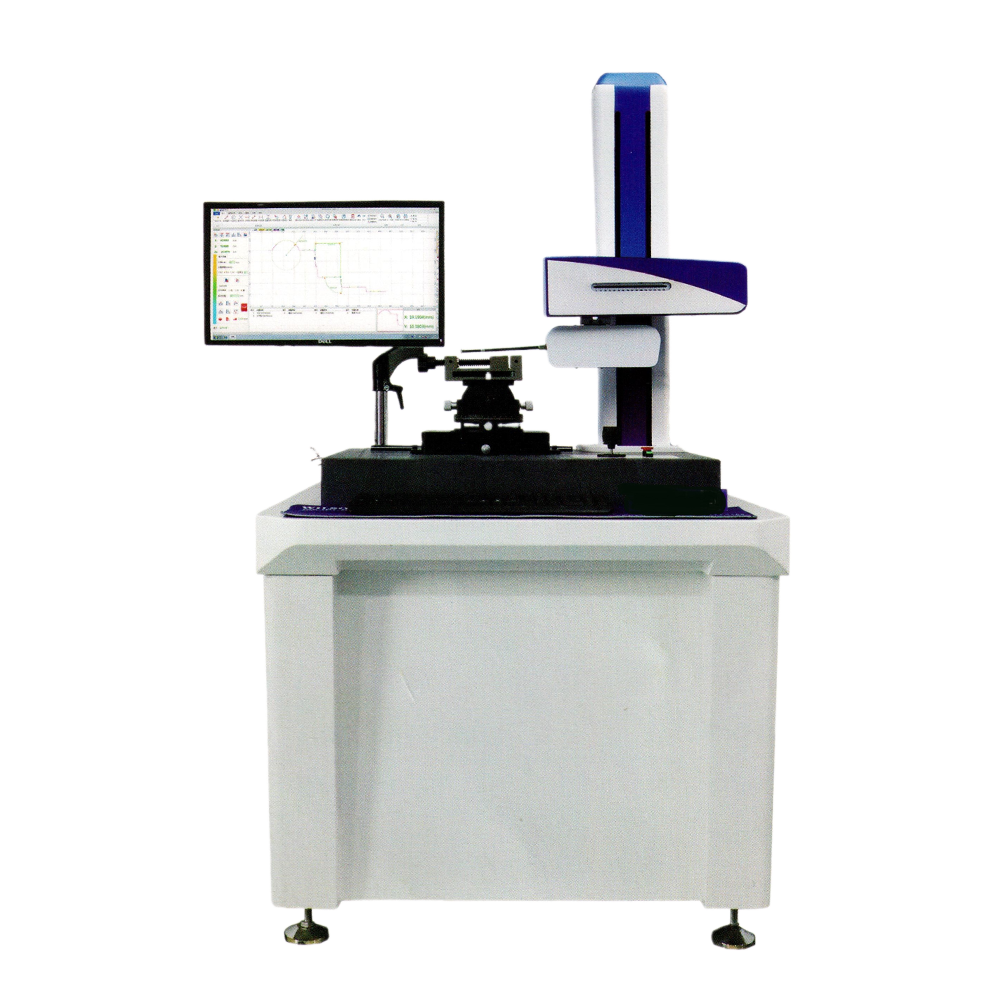

NOVA Contura 100КШ NOVA Contura 150КШ NOVA Contura 200КШ	NOVA Contura 100К NOVA Contura 150К NOVA Contura 200К	NOVA Contura 50Ш NOVA Contura 100Ш

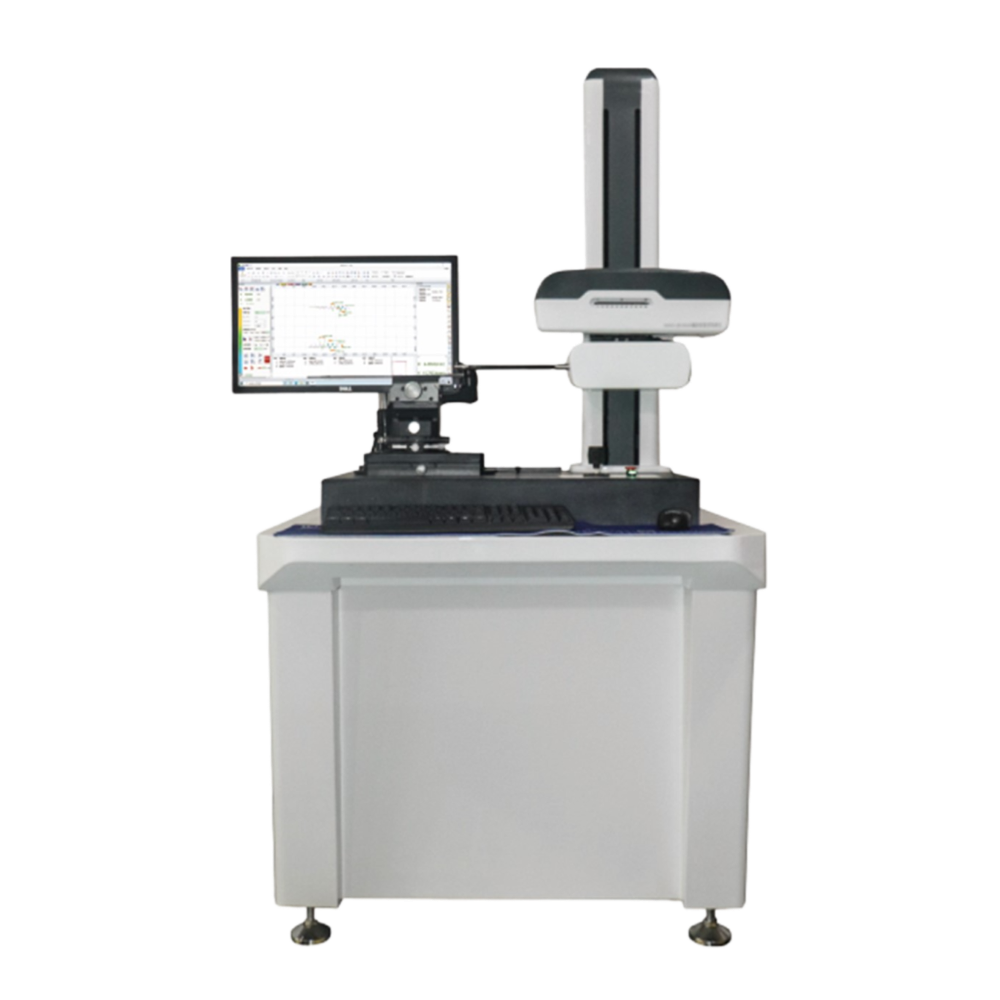

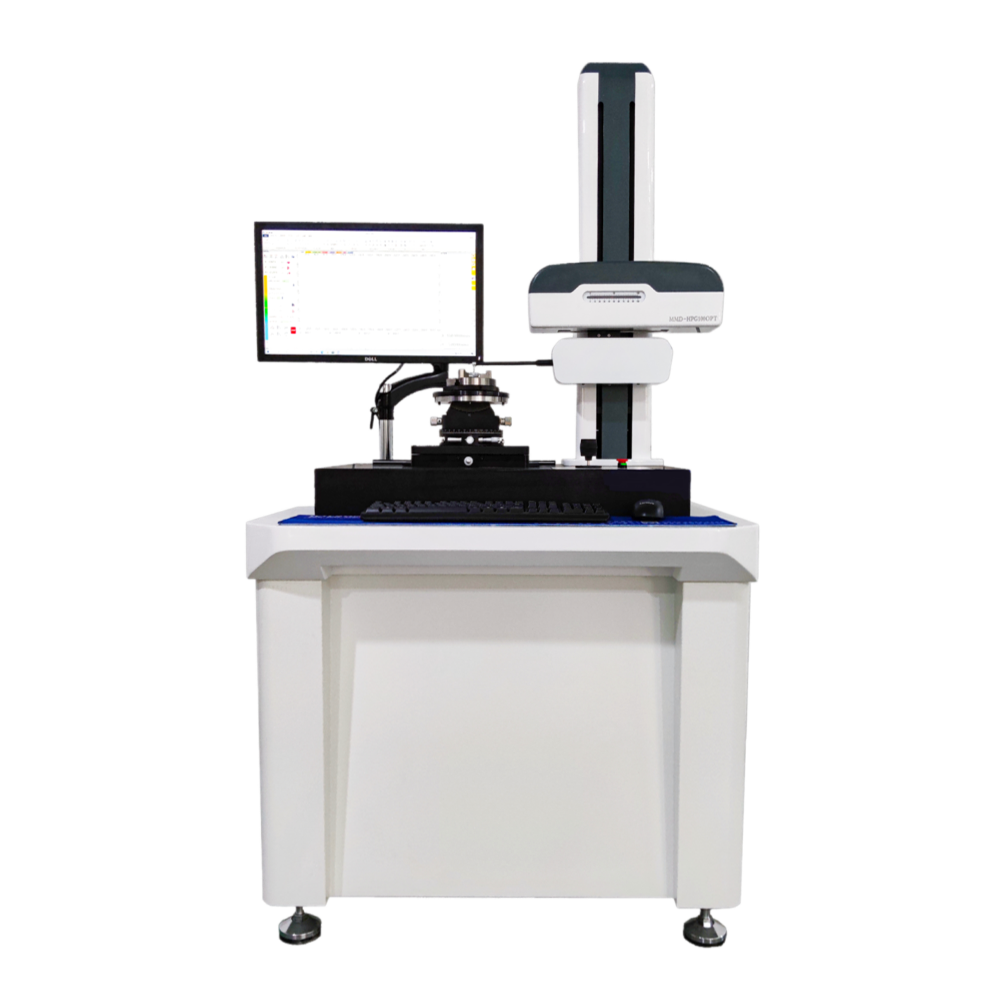

NOVA Contura 100Р NOVA Contura 150Р NOVA Contura 200Р	NOVA Contura ОК

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Метрологические характеристики:

Метрологические характеристики приборов NOVA Contura 100КШ, NOVA Contura 150КШ, NOVA Contura 200КШ

Характеристика	Значение
	NOVA Contura 100КШ		NOVA Contura 150КШ		NOVA Contura 200КШ
Диапазон измерений линейных размеров по оси Х, мм	0 - 100		0 - 150		0 - 200
Диапазон измерений линейных размеров по оси Z1: при измерении контура, мм при измерении шероховатости, мкм	±20 ±20		±25 ±25		±30 ±30
Диапазон перемещений по оси Z, мм	0 - 450		0 - 500		0 - 500
Диапазон перемещений по оси Y, мм	0 - 350		0 - 350		0 - 350
Разрешающая способность по оси Х, мкм	0,01		0,01		0,01
Разрешающая способность по оси Z1, мкм при измерении контура при измерении шероховатости	0,01 0,01		0,01 0,01		0,01 0,01
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Х, мкм	±(0,5+0,02×L1))
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z1, мкм	±(0,6+0,02×H2))
Пределы допускаемой абсолютной погрешности измерений радиусов, мкм	±(0,8+R3)/12)
Пределы допускаемой абсолютной погрешности измерений плоских углов, '	±1
Пределы допускаемой относительной погрешности измерений параметра шероховатости Ra, %	±2,5, но не менее 5 нм
Предел допускаемого отклонения от прямолинейности перемещения по оси Х, мкм/мм	±0,6/100		±0,6/100 ±1,0/150		±0,6/100 ±1,2/200
Радиус щупа, мкм при измерении контура при измерении шероховатости	25 2; 5		25 2; 5		25 2; 5
Параметры профиля	Ra, Rq, Rz, R3z, Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, Rx, AR, Rcp, Rmax, Pt, Pa, Pp, Pv, Pq, Pc, Pku, Psk, Pdq, Psm, Pdc, Pmr, Pz, Wt, Wa, Wp, Wv, Wq, Wc, Wku, Wsk, W, Wx, Wz, Wsm, Wdc, Wte, Wmr, Aw, c(wmr), wmr(c), Wdq
Базовая длина Lr, мм	0,025; 0,08; 0,25; 0,8; 2,5; 8,0
Длина оценки Ln, мм	Ln= Lr×n (где n=1; 2; 3; 4; 5; 6; 7; 8)
Фильтры	Гаусс
1) L – измеренное значение по оси Х, мм 2) H – измеренное значение по оси Z1, мм 3) R – измеренное значение радиуса, мм (в диапазоне радиусов от 0,5 до 10 мм)

Метрологические характеристики приборов NOVA Contura 100К, NOVA Contura 150К, NOVA Contura 200К

Характеристика	Значение
	NOVA Contura 100К		NOVA Contura 150К		NOVA Contura 200К
Диапазон измерений линейных размеров по оси Х, мм	0 - 100		0 - 150		0 - 200
Диапазон измерений линейных размеров по оси Z1, мм	±20		±25		±30
Диапазон перемещений по оси Z, мм	0 - 450		0 - 500		0 - 500
Диапазон перемещений по оси Y, мм	0 - 350		0 - 350		0 - 350
Разрешающая способность по оси Х, мкм	0,01		0,01		0,01
Разрешающая способность по оси Z1, мкм	0,01		0,01		0,01
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Х, мкм	±(0,5+0,02×L1))
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z1, мкм	±(0,6+0,02×H2))
Пределы допускаемой абсолютной погрешности измерений радиусов, мкм	±(0,8+R3)/12)
Пределы допускаемой абсолютной погрешности измерений плоских углов, '	±1
Предел допускаемого отклонения от прямолинейности перемещения по оси Х, мкм/мм	±0,6/100		±0,6/100 ±1,0/150		±0,6/100 ±1,2/200
Радиус щупа, мкм	25		25		25
1) L – измеренное значение по оси Х, мм 2) H – измеренное значение по оси Z1, мм 3) R – измеренное значение радиуса, мм (в диапазоне радиусов от 0,5 до 10 мм)

Метрологические характеристики приборов NOVA Contura 50Ш, NOVA Contura 100Ш

Характеристика	Значение
	NOVA Contura 50Ш		NOVA Contura 100КШ
Диапазон измерений линейных размеров по оси Х, мм	0 - 50		0 - 100
Диапазон измерений линейных размеров по оси Z1, мкм	0 - 0,8		0 - 20
Диапазон перемещений по оси Z, мм	±12,5		±12,5
Разрешающая способность по оси Х, мкм	0,01		0,01
Разрешающая способность по оси Z1, мкм	0,01		0,01
Пределы допускаемой относительной погрешности измерений параметра шероховатости Ra, %	±2,5, но не менее 5 нм
Предел допускаемого отклонения от прямолинейности перемещения по оси Х, мкм/мм	±0,4/50
Параметры профиля	Ra, Rq, Rz, R3z, Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, Rx, AR, Rcp, Rmax, Pt, Pa, Pp, Pv, Pq, Pc, Pku, Psk, Pdq, Psm, Pdc, Pmr, Pz, Wt, Wa, Wp, Wv, Wq, Wc, Wku, Wsk, W, Wx, Wz, Wsm, Wdc, Wte, Wmr, Aw, c(wmr), wmr(c), Wdq
Базовая длина Lr, мм	0,25; 0,8; 2,5
Длина оценки Ln, мм	Ln= Lr×n (где n=1; 2; 3; 4; 5; 6; 7; 8)
Фильтры	Гаусс

Метрологические характеристики приборов NOVA Contura ОК

Характеристика	Значение
	NOVA Contura ОК
Диапазон измерений линейных размеров по оси Х, мм	0 - 100
Диапазон измерений линейных размеров по оси Z1, мкм	±12,5
Диапазон перемещений по оси Z, мм	300
Разрешающая способность по оси Х, мкм	0,01
Разрешающая способность по оси Z1, мкм	0,01
Пределы допускаемой абсолютной погрешности измерений параметров шероховатости, мкм	±0,5
Предел допускаемого отклонения от прямолинейности перемещения по оси Х, мкм/мм	±0,4/100
Параметры профиля	Ra, Rq, Rz, R3z, Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, A1, A2, R, Rx, AR, Rcp, Rmax, Fig, Smx, Smn, Tilt, Xp, Xv, Xt, Pv, Wt, Wa, Wp, Wv, Wq, Wc, Wku, Wsk, W, Wx, Wz, Wsm, Wdc, Wte, Wmr, Aw, c(wmr), wmr(c), Wdc, Pt, Pa, Pp, Pv, Pq, Pc, Pku, Psk, Pdq, Psm, Pdc, Pmr, Pz
Максимальный диаметр измеряемой детали, мм	100
Максимальная высота измеряемой детали, мм	50
Угол подъема, °	77
Угол опускания, °	88
Фильтры	Гаусс

Метрологические характеристики приборов NOVA Contura 100Р, NOVA Contura 150Р, NOVA Contura 200Р

Характеристика	Значение
	NOVA Contura 100Р		NOVA Contura 150Р		NOVA Contura 200Р
Диапазон измерений линейных размеров по оси Х, мм	0 - 100		0 - 150		0 - 200
Диапазон измерений линейных размеров по оси Z1: при измерении контура, мм при измерении шероховатости, мкм	±20 ±20		±25 ±25		±30 ±30
Диапазон перемещений по оси Z, мм	0 - 450		0 - 500		0 - 500
Диапазон перемещений по оси Y, мм	0 - 350		0 - 350		0 - 350
Диапазон измерений диаметров внутренней резьбы, мм	10 - 450		10 - 450		10 - 450
Диапазон измерений диаметров внешней резьбы, мм	1 - 450		1 - 450		1 - 450
Разрешающая способность по оси Х, мкм	0,01		0,01		0,01
Разрешающая способность по оси Z1, мкм при измерении контура при измерении шероховатости	0,01 0,01		0,01 0,01		0,01 0,01
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Х, мкм	±(0,5+0,02×L1))
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z1, мкм	±(0,6+0,02×H2))
Пределы допускаемой абсолютной погрешности измерений радиусов, мкм	±(0,8+R3)/12)
Пределы допускаемой абсолютной погрешности измерений плоских углов, '	±1
Пределы допускаемой абсолютной погрешности измерения диаметра резьбы, мкм	±(4,0+L1)/200)
Пределы допускаемой абсолютной погрешности измерения шага резьбы, мкм	±(1,0+L1)/200)
Пределы допускаемой относительной погрешности измерений параметра шероховатости Ra, %	±2,5, но не менее 5 нм
Предел допускаемого отклонения от прямолинейности перемещения по оси Х, мкм/мм	±0,5/100		±0,5/100		±0,5/100
Радиус щупа, мкм при измерении контура при измерении шероховатости	25 2; 5		25 2; 5		25 2; 5
Параметры профиля	Ra, Rq, Rz, R3z, Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, Rx, AR, Rcp, Rmax, Pt, Pa, Pp, Pv, Pq, Pc, Pku, Psk, Pdq, Psm, Pdc, Pmr, Pz, Wt, Wa, Wp, Wv, Wq, Wc, Wku, Wsk, W, Wx, Wz, Wsm, Wdc, Wte, Wmr, Aw, c(wmr), wmr(c), Wdq
Базовая длина Lr, мм	0,025; 0,08; 0,25; 0,8; 2,5; 8,0
Длина оценки Ln, мм	Ln= Lr×n (где n=1; 2; 3; 4; 5; 6; 7; 8)
Фильтры	Гаусс
1) L – измеренное значение по оси Х, мм 2) H – измеренное значение по оси Z1, мм 3) R – измеренное значение радиуса, мм (в диапазоне радиусов от 0,5 до 10 мм)

Технические характеристики:

Характеристика	Значение
	Габаритные размеры, мм, не более										Масса, кг, не более
	длина		ширина	высота
NOVA Contura 100КШ	920		760	1800		270
NOVA Contura 150КШ	920		760	1800		290
NOVA Contura 200КШ	920		760	1800		310
NOVA Contura 100К	920		760	1800		270
NOVA Contura 150К	920		760	1800		290
NOVA Contura 200К	920		760	1800		310
NOVA Contura 50Ш	920		760	1800		270
NOVA Contura 100Ш	920		760	1800		270
NOVA Contura 100Р	920		760	1800		270
NOVA Contura 150Р	920		760	1800		290
NOVA Contura 200Р	920		760	1800		310
NOVA Contura ОК	700		760	1800		200

Модификация	Значение
	Измерительное усилие, мН		Скорость перемещения датчика, мм/с	Скорость измерений, мм/с
	при измерении контура	при измерении шероховатости
NOVA Contura 100КШ	3 - 50	3 - 50	<15	0,02 - 0,5
NOVA Contura 150КШ	3 - 50	3 - 50	<15	0,02 - 0,5
NOVA Contura 200КШ	3 - 50	3 - 50	<15	0,02 - 0,5
NOVA Contura 100К	3 - 50	3 - 50	<15	0,02 - 0,5
NOVA Contura 150К	3 - 50	3 - 50	<15	0,02 - 0,5
NOVA Contura 200К	3 - 50	3 - 50	<15	0,02 - 0,5
NOVA Contura 50Ш	3 - 50	3 - 50	<15	0,02 - 0,5
NOVA Contura 100Ш	3 - 50	3 - 50	<15	0,02 - 0,5
NOVA Contura 100Р	3 - 50	3 - 50	<15	0,02 - 0,5
NOVA Contura 150Р	3 - 50	3 - 50	<15	0,02 - 0,5
NOVA Contura 200Р	3 - 50	3 - 50	<15	0,02 - 0,5
NOVA Contura ОК	3 - 50	3 - 50	<15	0,02 - 0,5

Комплектация:

Стандартная комплектация:
• Прибор для измерений параметров контура и шероховатости поверхности NOVA Contura
• Стандартный щуп для измерений шероховатости (в зависимости от модификации)
• Стандартный щуп для измерений контура (в зависимости от модификации)
• Программное обеспечение MMD
• Набор для калибровки
• Техническая документация (руководство по эксплуатации)
• Персональная компьютерная система.

Дополнительная комплектация (по запросу):
• Универсальный столик для установки деталей с поперечным перемещением и с возможностью нивелировки, поворота и наклона измеряемой детали с ручным или автоматизированным приводом
• Комплект зажимных приспособлений
• Дополнительная щуповая система
• Комплект запасных частей и расходных материалов
• Аксессуары для монтажа и регулировки
• Источник бесперебойного питания.

Дополнительная информация:

• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
