Скорость работы 3D-сканера ЭлетСкан В11 достигает 1 300 000 измерений в секунду, а 3D-сканера ЭлетСкан В17 - 2 000 000 измерений в секунду, а область захвата – 550×600 и 860×600 миллиметров для каждой модели соответственно. Основной режим работы обеих моделей – сканирование с использованием сетки из перекрестных синих лазерных линий: 11×11 – для модели ЭлетСкан В11, и 17×17 – для 3D-сканера ЭлетСкан В17. Дополнительный режим – одиночная лазерная линия для сканирования глубоких отверстий. Сканеры ЭлетСкан В11 | ЭлетСкан В17 оснащены встроенной системой фотограмметрии для сканирования крупных объектов размером до 10 метров. Этот режим позволяет минимизировать накопленную погрешность.

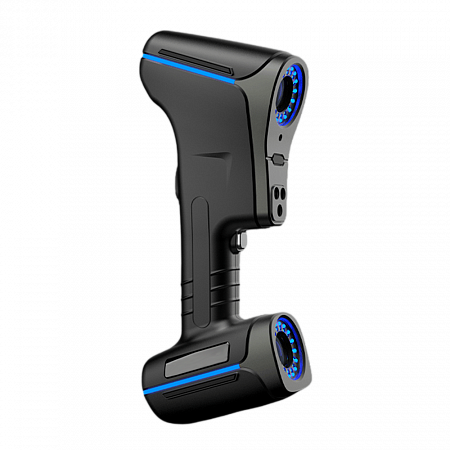

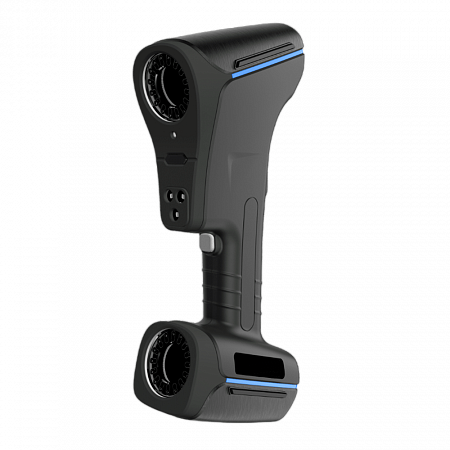

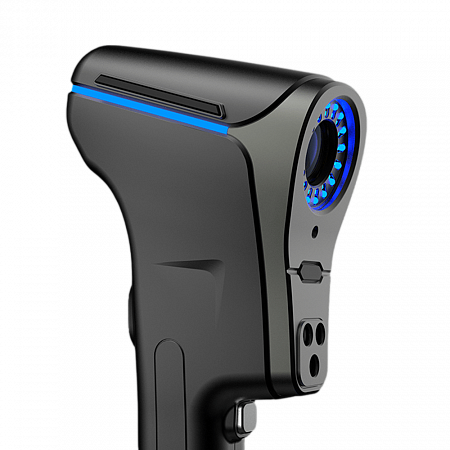

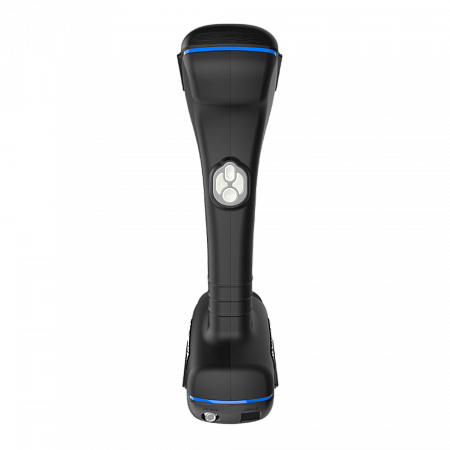

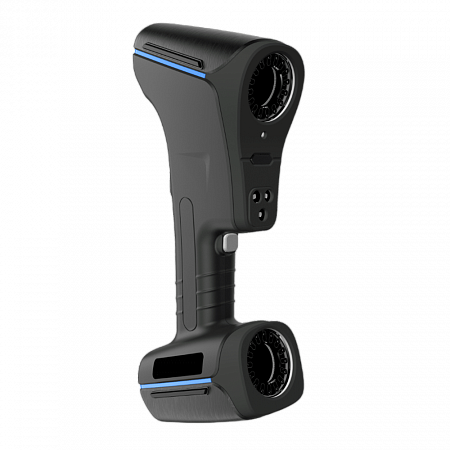

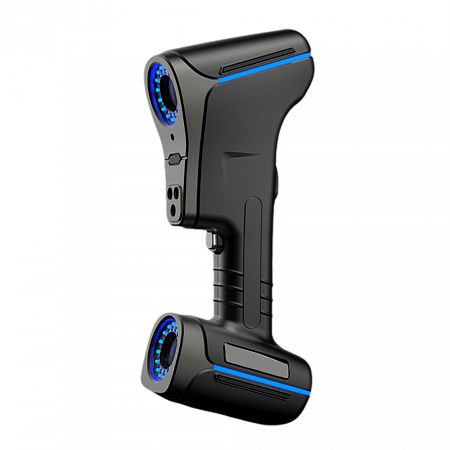

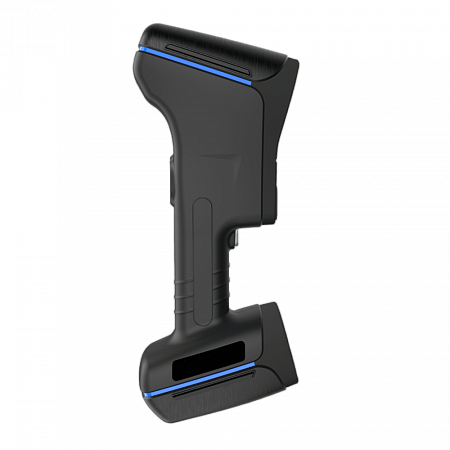

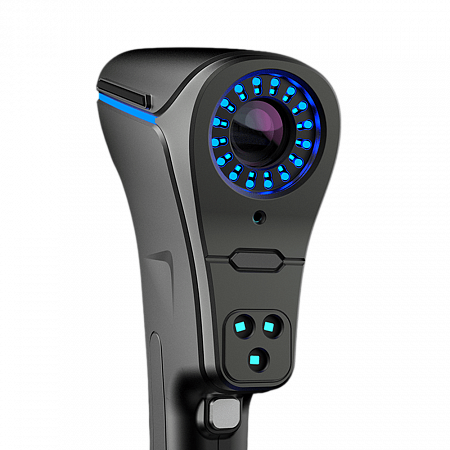

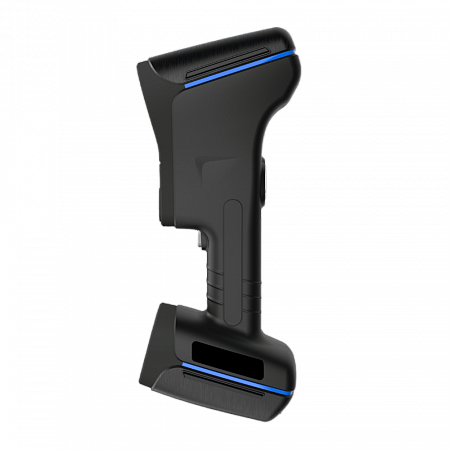

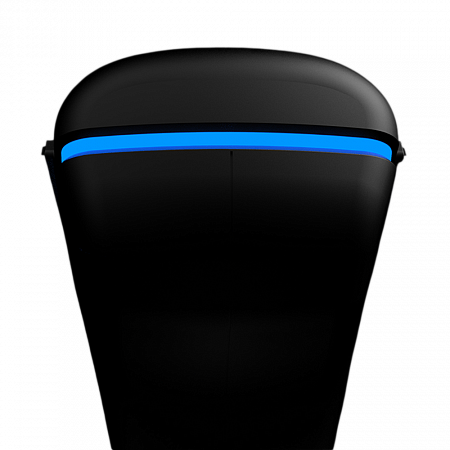

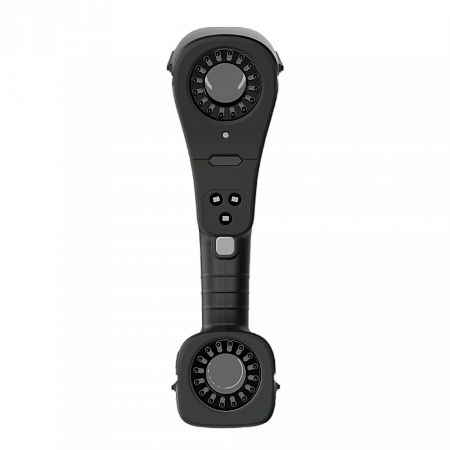

Конструктивно приборы состоят из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. С тыльной стороны корпуса, располагаются многофункциональные клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.
Лазерные 3D-сканеры ЭлетСкан В11 | ЭлетСкан В17 применяются в автомобилестроении, авиационно-космической отрасли, промышленном производстве, энергетике, реверс-инженерии, контроле качества, медицине и здравоохранении, а также других областях, где необходимо универсальное цифровое 3D решение для выполнения точного измерения. Благодаря своему функционалу они позволяют сканировать даже небольшие детали с моментальным отображением результата.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Метрологические и технические характеристики:
|
Характеристика |
Значение |
|
|
ЭлетСкан В11 |
ЭлетСкан В17 |
|
|
Стандартный режим работы (синий диапазон спектра), количество линий |
11×11 |
17×17 |
|
Режим сканирования отверстий (синий диапазона спектра), количество линий |
1 |
|
|
Скорость сканирования, измерений в секунду |
до 1 300 000 |
до 2 000 000 |
|
Область сканирования, мм |
до 550×600 |
до 860×600 |
|
Расстояние до объекта, мм |
300 |
|
|
Глубина резкости, мм |
500 |
|
|
Разрешающая способность, мм |
0,025 |
|
|
Система фотограмметрии: область сканирования, мм глубина резкости, мм |
|
|
|
Диапазон измерений геометрических размеров объектов, мм |
10 - 5000 |
|
|
Диапазон измерений геометрических размеров объектов при проведении измерений со встроенной системой фотограмметрии или с устройством MSCAN, мм |
10 - 10000 |
|
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм |
±(0,020+0,030∙L1)) |
±(0,020+0,025∙L1)) |
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении измерений со встроенной системой фотограмметрии, мм |
±(0,020+0,015∙L1)) |
|
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении измерений с устройством MSCAN, мм |
±(0,020+0,010∙L1)) |
|
|
Габаритные размеры (Д×Ш×В), мм, не более |
325×133×84 |
|
|
Масса, г, не более |
1,35 |
|
|
Напряжение питания от источника постоянного тока, В |
24 |
|
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % |
|
|
|
Лазерный класс |
класс II (безопасный для глаз) |
|
|
Режим интерфейса |
USB 3.0 |
|
|
Выходные форматы |
stl, ply, obj, igs, wrl, xyz, dae, fbx, ma, asc или индивидуальные |
|
|
1) L – длина объекта в метрах |
||
Особенности и преимущества:
• Лазерные 3D-сканеры ЭлетСкан В11 | ЭлетСкан В17 обеспечивают сверхточную 3D-инспекцию средних и крупных объектов без использования дополнительных устройств.
• Свободное переключение рабочих режимов в зависимости от потребностей сканирования: эффективное высокоскоростное сканирование или точное сканирование глубоких отверстий.
• Возможность работы в автономном режиме – рабочий процесс может поддерживаться автоматически, при выполнении точного трёхмерного контроля в режиме реального времени на 360° для средних и крупных деталей.
• Уникально низкая погрешность при крупномасштабных измерениях: на длине в 1 метр она составляет 50 мкм, а на длине в 5 метров - 113 мкм.
• 11 (для ЭлетСкан В11) и 17 (для ЭлетСкан В17) перекрещивающихся линий синего лазера обеспечивают чрезвычайно быстрый и точный отклик.
• Сверхширокая область сканирования 550×600 мм (для ЭлетСкан В11) и 860×600 мм (для ЭлетСкан В17) обеспечивает оптимальное и плавное 3D-сканирование.
• Режим точного сканирования глубоких отверстий позволяет работать со сложными позициями, такими как глубокие отверстия и мёртвые углы.
• Благодаря встроенной системе фотограмметрии с глобальной инициативой лазерные 3D-сканеры ЭлетСкан В11 | ЭлетСкан В17 обеспечивают сверхбольшую площадь сканирования и точность измерений метрологического класса.
• Имеют интуитивно понятный интерфейс, что облегчает их использование и широкий функционал, позволяющий выполнять различные типы измерений.
• Управление и сканирование любого объекта одной рукой. Многофункциональные кнопки позволяют в любое время переключаться между различными режимами. Работа одной рукой обеспечивает гибкость измерений, а эргономичный дизайн делает его удобным в использовании.
Комплектация:
Стандартная комплектация:
• Лазерный 3D-сканер ЭлетСкан В11 | ЭлетСкан В17
• Калибровочная пластина
• Соединительный кабель
• Блок питания постоянного тока
• Комплект специальных меток
• USB накопитель с ПО
• USB-электронный ключ для ПО
• Техническая документация (руководство по эксплуатации, паспорт)
• Кейс для транспортировки.
Дополнительная комплектация (по запросу).
Дополнительная информация:
• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
