ЭлетСкан TRIO имеет четыре режима сканирования: 98 лазерных линий для сверхбыстрого сканирования без маркеров, 26 лазерных линий для быстрого сканирования с полем зрения 650×580 мм, 7 лазерных линий для высокоточного сканирования и исключительной детализации, 1 лазерная линия для измерения глубоких отверстий, пазов и углублений, а также встроенную систему фотограмметрии, позволяющей достигать выдающейся объёмной точности.

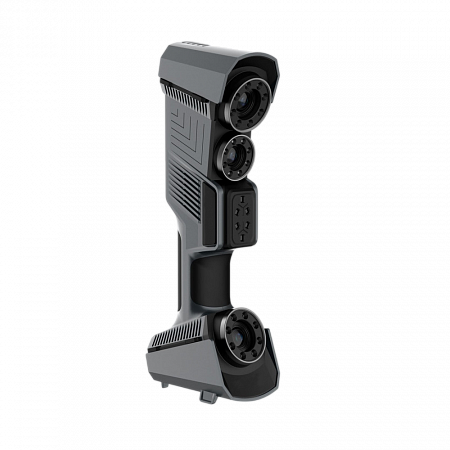

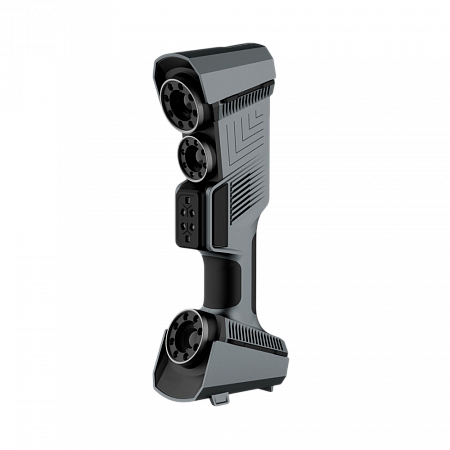

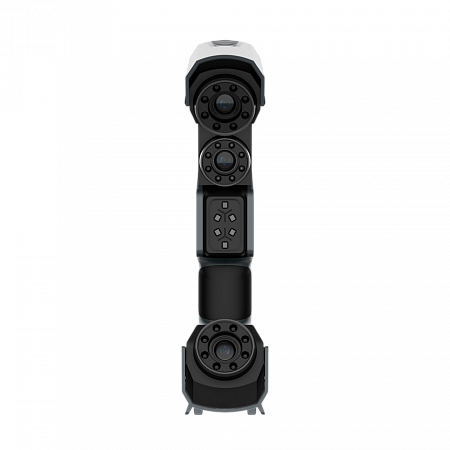

Конструктивно лазерный 3D-сканер ЭлетСкан TRIO состоит из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. На корпусе прибора с тыльной стороны располагаются многофункциональные клавиши, позволяющие запускать и останавливать процесс сканирования, изменить режим работы, настройки сканирования, масштаб отображения сканируемого объекта в программе обработки. В верхней части располагается световой индикатор, предназначенный для помощи оператору с определением оптимального расстояния до объекта сканирования. В нижней части прибора располагаются разъёмы для подключения кабелей передачи данных и питания. С фронтальной стороны расположены лазерные излучатели и камеры.
ЭлетСкан TRIO – идеальный инструмент для любых задач. Он используется в 3D-сканировании объектов в промышленном производстве, авиации, энергетике, нефтегазовой промышленности, автомобилестроении, для сканирования труб, самолетов, кораблей, узлов агрегатов и других крупногабаритных объектов, реверс-инжиниринге, контроле геометрии, инспекции на производстве, оцифровке крупных объектов.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Метрологические и технические характеристики:
|
Характеристика |
Значение |
|
ЭлетСкан TRIO |
|
|
Стандартный режим работы (синий диапазон спектра), количество линий |
13×13 |
|
Режим сканирования отверстий (синий диапазон спектра), количество линий |
1 |
|
Режим сканирования с высоким разрешением (синий диапазон спектра), количество параллельных линий |
7 |
|
Режим сканирования без меток (синий диапазон спектра), количество линий |
98 |
|
Скорость сканирования, измерений в секунду |
до 3 010 000 |
|
Область сканирования, мм |
до 650×580 |
|
Расстояние до объекта, мм: режим 98 лазерных линий режим 26 лазерных линий режим 7 лазерных линий режим 1 лазерная линия |
|
|
Глубина резкости, мм |
360 |
|
Разрешающая способность, мм |
до 0,02 |
|
Расстояние до точки, мм |
0,01 - 3 |
|
Система фотограмметрии |
есть |
|
Количество камер, ед. |
3 |
|
Диапазон измерений геометрических размеров объектов, мм |
10 - 8000 |
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм |
±(0,020+0,025∙L1)) |
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов со встроенной системой фотограмметрии, мм |
±(0,020+0,010∙L1)) |
|
Габаритные размеры (Д×Ш×В), мм, не более |
331×120×76 |
|
Масса, г, не более |
985 |
|
Напряжение питания от источника постоянного тока, В |
12 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % |
|
|
Лазерный класс |
класс II (безопасный для глаз) |
|
Режим интерфейса |
USB 3.0 |
|
Выходные форматы |
stl, obj, ply, asc, 3mf, p3 |
|
1) L – длина объекта в метрах |
|
Особенности и преимущества:
• Высокая точность и производительность 3D-сканера ЭлетСкан TRIO обеспечивают максимальную повторяемость результатов сканирования.
• Ультравысокое разрешение 3D-сканера ЭлетСкан TRIO позволяет точно передать геометрию мельчайших деталей.
• Сверхвысокая скорость сканирования до 3 010 000 измерений в секунду.
• Лазерный 3D-сканер ЭлетСкан TRIO имеет три встроенные 5-мегапиксельные камеры, каждая из которых окружена яркими источниками света.
• Наличие четырёх режимов сканирования и возможность их комбинировать в пределах одного объекта делает 3D-сканера ЭлетСкан TRIO универсальным устройством для решения промышленных задач.
• Передовая технология самопозиционирования позволяет проводить сканирование в режиме 98 лазерных линий без необходимости использовать маркеры, что значительно сокращает время сканирования крупных объектов.
• В режиме 3D-сканирования с 26 лазерными линиями, с областью захвата 650×580 мм, сканер позволяет производить более быстрое сканирование, с получением большого количества данных за меньшее количество проходов.
• Новейшие оптимизированные алгоритмы обработки данных генерируют 3D-данные в реальном времени, их можно сразу видеть на экране во время сканирования, контролируя сразу и сам процесс, и качество результатов.
• Оптимизированный угол обзора и высокоточные режимы одиночной линии и семи параллельных линий позволяют проводить измерения самых укромных поднутрений и впадин, успешно захватывая участки со сложнейшей геометрией.
• Технология бинокулярной фотограмметрии не требует наклейки кодированных маркеров, сокращает время подготовки и обеспечивает высокую объёмную точность при сканировании крупных объектов.
• Интерфейс программного обеспечения позволяет отследить недосканированные участки и оперативно дополнить скан, чтобы не возвращаться к процессу позже.
• Эргономичный дизайн, малый вес, удобство в эксплуатации.
Комплектация:
Стандартная комплектация:
• Лазерный 3D-сканер ЭлетСкан UE PRO 2
• Калибровочная пластина
• Соединительный кабель
• Две масштабные линейки для фотограмметрии
• Блок питания постоянного тока
• Комплект специальных меток
• USB накопитель с ПО
• Электронный ключ защиты ПО
• Техническая документация (руководство по эксплуатации, паспорт)
• Кейс для транспортировки.
Дополнительная комплектация (по запросу).
Дополнительная информация:
• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
