Лазерный 3D-сканер ЭлетСкан HX2

Широкая область сканирования и регулируемое рабочее расстояние позволяют использовать лазерный 3D-сканер ЭлетСкан HX2 для быстрого, детального и эффективного 3D-сканирования. Он объединяет две разные технологии подсветки, что позволяет использовать его для большого количества задач в разных областях. Усовершенствованный 13 лазерными перекрестными линиями синий лазер фиксирует полные данные с тёмных и отражающих поверхностей, обеспечивая исключительную адаптацию к поверхности и условиям окружающей среды. Качественная светодиодная подсветка позволяет производить 3D-сканирование как с метками, так и без них, что даёт возможность сканировать объекты без их предварительной подготовки.

Лазерный 3D-сканер ЭлетСкан HX2 имеет два режима работы: быстрое сканирование синим светодиодом и лазерное сканирование 13 перекрестными лазерными линиями.

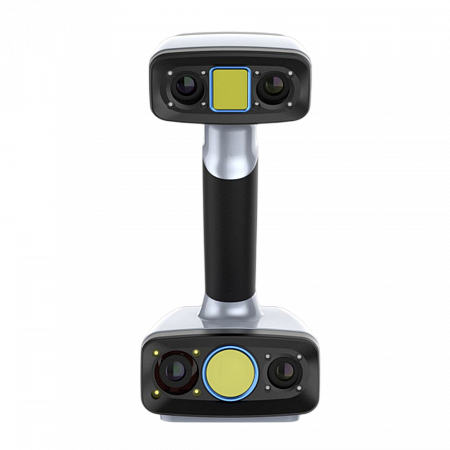

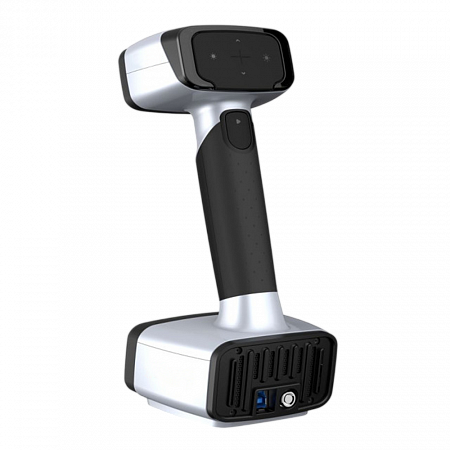

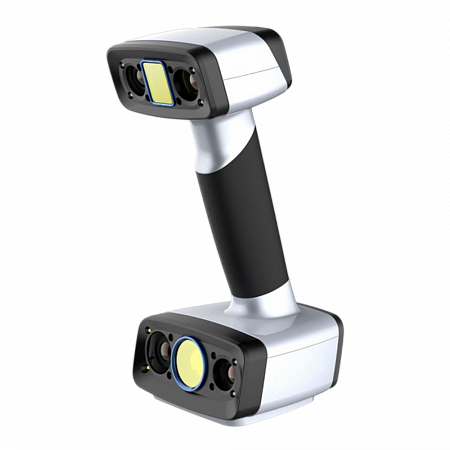

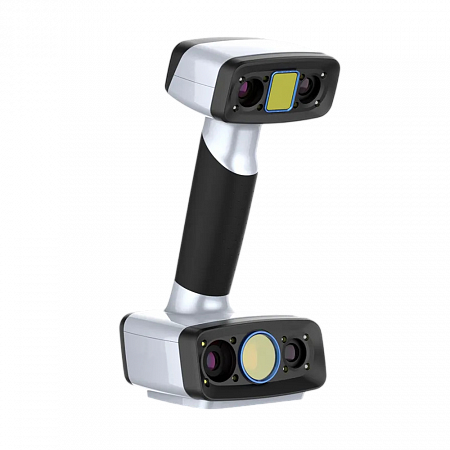

Конструктивно сканер состоит из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительного кабеля для подключения к персональному компьютеру и источнику питания. На корпусе прибора с тыльной стороны располагаются многофункциональные клавиши, позволяющие запускать и останавливать процесс сканирования, изменить режим работы, настройки сканирования, масштаб отображения сканируемого объекта в программе обработки. В верхней части располагается световой индикатор, предназначенный для помощи оператору с определением оптимального расстояния до объекта сканирования. В нижней части прибора располагаются разъёмы для подключения кабелей передачи данных и питания. С фронтальной стороны расположены лазерные излучатели и камеры.

Лазерный 3D-сканер ЭлетСкан HX2 может использоваться при производстве автомобильных запчастей, пресс-форм для штамповки и литья, в научных исследованиях, образовании, создании и архивировании предметов искусства и культуры. Функциональность и удобное программное обеспечение делают работу с этим сканером максимально эффективной и удобной, независимо от того, где и как вы его применяете.

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Метрологические и технические характеристики:

Характеристика	Значение
	ЭлетСкан HX2
Стандартный режим работы (синий диапазон спектра), количество линий	13×13
Источник света: быстрое сканирование лазерное сканирование	синие светодиоды 13 лазерных пересекающихся полос
Скорость сканирования, измерений в секунду: быстрое сканирование лазерное сканирование	до 1 200 000 до 1 600 000
Скорость сканирования, кадров в секунду: быстрое сканирование лазерное сканирование	20 120
Частота кадров, кадров в секунду	55
Цветное сканирование	есть (встроенная камера)
Режим сканирования без меток	есть
Режим выравнивания: быстрое сканирование лазерное сканирование	по маркерам, по элементам, по текстурам, гибридное выравнивание по маркерам
Захват текстуры: быстрое сканирование лазерное сканирование	есть нет
Область сканирования, мм: быстрое сканирование лазерное сканирование	до 420×440 до 380×400
Расстояние до объекта, мм	470
Глубина резкости, мм: быстрое сканирование лазерное сканирование	200 - 700 350 - 610
Расстояние между точками, мм: быстрое сканирование лазерное сканирование	0,25 - 3,0 0,05 - 3,0
Диапазон измерений геометрических размеров объектов, мм	10 - 8000
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм	±(0,04+0,05∙L1))
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов в режиме сканирования без меток, мм	±(0,04+0,10∙L1))
Габаритные размеры (Д×Ш×В), мм, не более	108×110×237
Масса, г, не более	745
Напряжение питания от источника постоянного тока, В	12
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, %	0 - +40 не более 90
Лазерный класс: быстрое сканирование лазерное сканирование	безопасный для глаз класс I (безопасный для глаз)
Режим интерфейса	USB 3.0
Выходные форматы	obj, stl, asc, ply, p3, 3mf
1) L – длина объекта в метрах

Особенности и преимущества:

• Полученные с помощью 3D-сканера ЭлетСкан HX2 сканы отвечают самым строгим требованиям промышленных программ для обратного проектирования и точных измерений.
• Технология синего лазера обеспечивает точность и способность захватывать мелкие детали, в то время как синий светодиод обеспечивает дополнительную подсветку, повышая общее качество сканирования.
• Усовершенствованный синий лазер с 13 перекрестными лазерными линиями захватывает полные данные с чёрных и отражающих поверхностей с исключительной адаптивностью к окружающей среде.
• В светодиодном режиме сканирования поддерживается захват цвета и текстуры объекта с помощью встроенной цветной камеры.
• Сканирование с помощью светодиодной подсветки не требует маркеров, что позволяет быстро выполнять 3D-сканирование без предварительной подготовки.
• Благодаря встроенной цветной камере поддерживает захват и отслеживание полноцветных текстур в режиме быстрого сканирования, а программное обеспечение ещё больше упрощает фотореалистичное наложение текстур.
• Скорость лазерного сканирования достигает 1 600 000 измерений в секунду и 120 кадров в секунду, что позволяет выполнять быстрое сканирование для реверс-инжиниринга, CAD/CAM и 3D-печати.
• В режиме быстрого сканирования скорость составляет 1 200 000 измерений в секунду и 20 кадров в секунду.
• Обеспечивает высокую объёмную точность, гарантируя постоянную точность при сканировании больших объектов.
• Оптимальное рабочее расстояние сканера составляет 470 мм, что обеспечивает комфортный диапазон для захвата различных объектов и гарантирует уверенный захват мелких деталей.
• Глубина резкости от 200 мм до 700 мм позволяет сканеру адаптироваться к различным сценариям сканирования. Сканер может легко захватывать как небольшие объекты, так и более крупные и более сложные структуры.
• Интуитивно понятное программное обеспечение с широким набором автоматизированных инструментов, обеспечивающих плавную и простую работу, как для профессионалов, так и для новичков.
• Эргономичный дизайн, малый вес, удобство в эксплуатации. Переключение между режимами сканирования осуществляется нажатием одной кнопки на корпусе.

Комплектация:

Стандартная комплектация:
• Лазерный 3D-сканер ЭлетСкан HX2
• Калибровочная пластина
• Соединительный кабель
• Блок питания постоянного тока
• Комплект специальных меток
• USB накопитель с ПО
• Техническая документация (руководство по эксплуатации, паспорт)
• Кейс для транспортировки.

Дополнительная комплектация (по запросу).

Дополнительная информация:

• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
