Лазерный 3D-сканер ЭлетСкан HX

Лазерный 3D-сканер ЭлетСкан HX представляет собой портативный, простой в использовании, высокопроизводительный 3D-сканер, который можно использовать для работы с широким спектром материалов для удовлетворения любых потребностей в 3D-моделировании. Он работает сразу с двумя разными источниками света: синей LED-подсветкой и синим лазером, что делает данный сканер универсальным средством для измерения. Пользователи могут сканировать объекты любого размера, а также объекты тёмного цвета и отражающие поверхности. Лазерный 3D-сканер ЭлетСкан HX имеет два режима работы: стандартный режим работы для сканирования объектов с поверхностью сложной формы и быстрый режим сканирования для объектов с простой поверхностью.

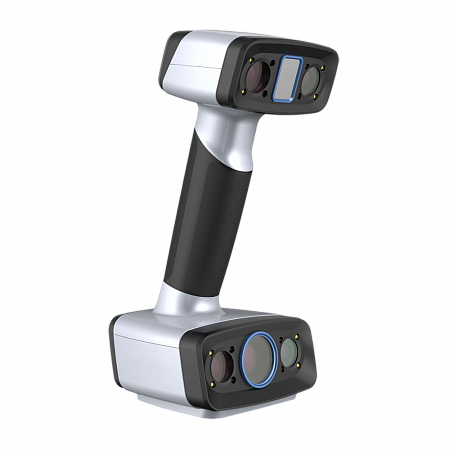

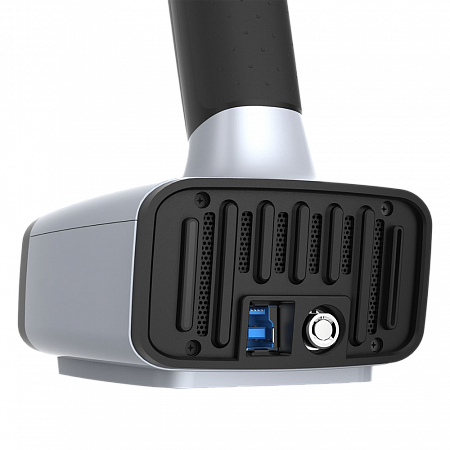

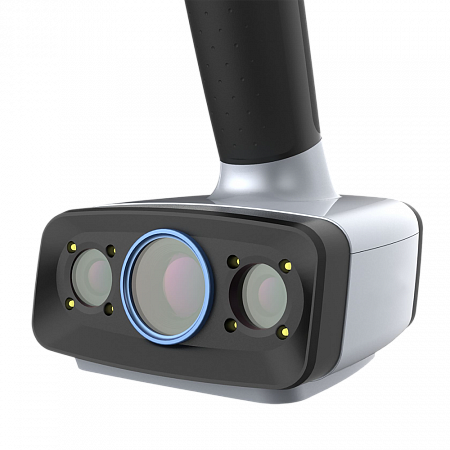

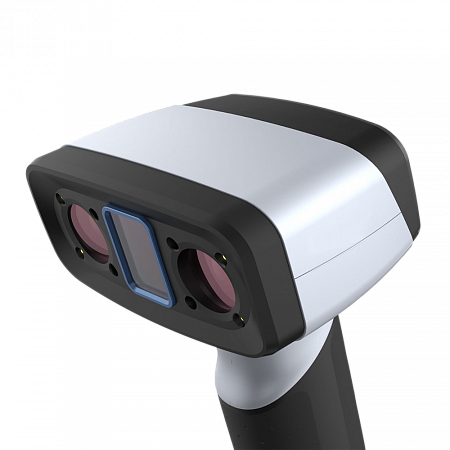

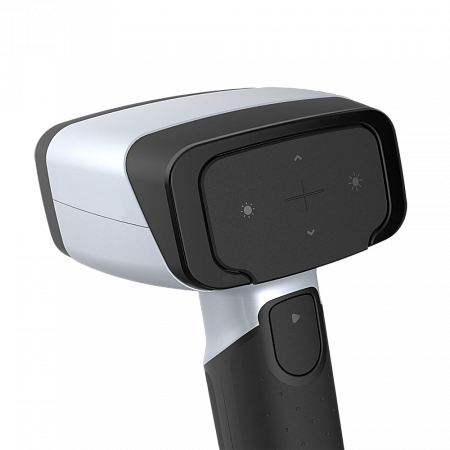

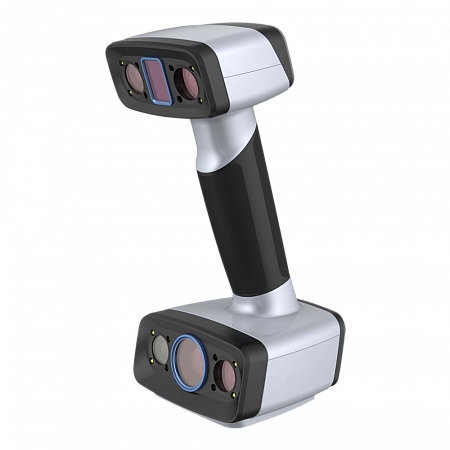

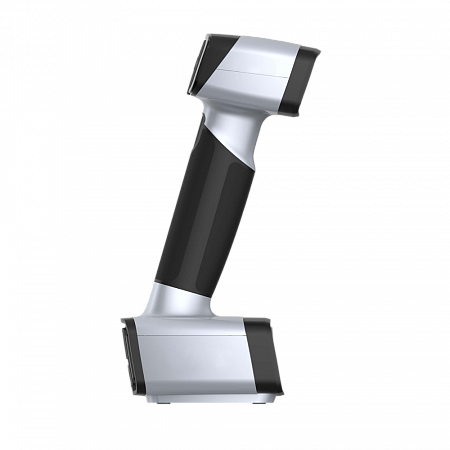

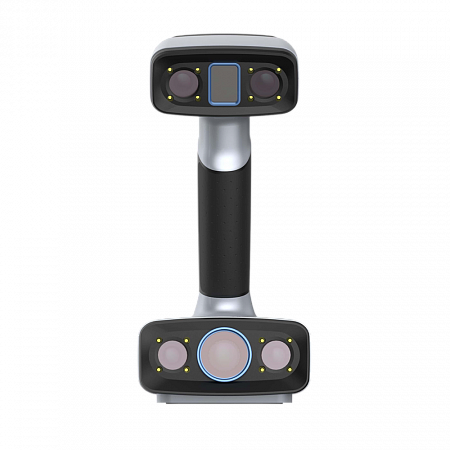

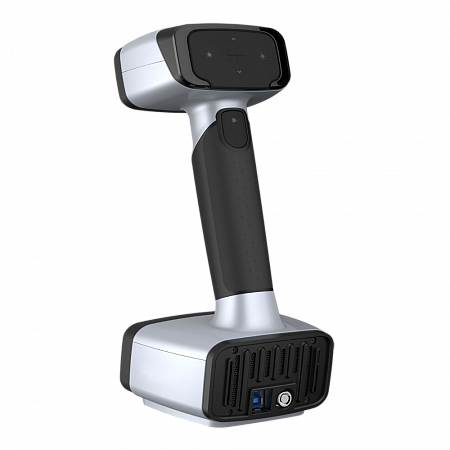

Конструктивно сканер состоит из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительного кабеля для подключения к персональному компьютеру и источнику питания. На корпусе прибора с тыльной стороны располагаются многофункциональные клавиши, позволяющие запускать и останавливать процесс сканирования, изменить режим работы, настройки сканирования, масштаб отображения сканируемого объекта в программе обработки. В верхней части располагается световой индикатор, предназначенный для помощи оператору с определением оптимального расстояния до объекта сканирования. В нижней части прибора располагаются разъёмы для подключения кабелей передачи данных и питания. С фронтальной стороны расположены лазерные излучатели и камеры.

Лазерный 3D-сканер ЭлетСкан HX применяется в производственной сфере (реверс-инжиниринг, ремонт и производство), 3D-моделировании, цифровой индустрии (анимация, CG, VR и AR), дизайне, архитектуре, искусстве, медицине, образовании и научных исследованиях.

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Метрологические и технические характеристики:

Характеристика	Значение
	ЭлетСкан HX
Стандартный режим работы (синий диапазон спектра), количество линий	7×7
Режим сканирования отверстий (синий диапазон спектра), количество линий	1
Источник света: быстрое сканирование лазерное сканирование	синие светодиоды 7 лазерных пересекающихся полос + 1 дополнительная линия
Скорость сканирования, измерений в секунду: быстрое сканирование лазерное сканирование	до 1 200 000 до 480 000
Скорость сканирования, кадров в секунду: быстрое сканирование лазерное сканирование	20 55
Частота кадров, кадров в секунду	55
Цветное сканирование	есть (встроенная камера)
Режим сканирования без меток	есть
Режим выравнивания: быстрое сканирование лазерное сканирование	по маркерам, по элементам, по текстурам, гибридное выравнивание по маркерам
Захват текстуры: быстрое сканирование лазерное сканирование	есть нет
Область сканирования, мм: быстрое сканирование лазерное сканирование	до 420×440 до 380×400
Расстояние до объекта, мм	470
Глубина резкости, мм: быстрое сканирование лазерное сканирование	200 - 700 350 - 610
Расстояние между точками, мм: быстрое сканирование лазерное сканирование	0,25 - 3,0 0,05 - 3,0
Диапазон измерений геометрических размеров объектов, мм	10 - 8000
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм	±(0,04+0,05∙L1))
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов в режиме сканирования без меток, мм	±(0,04+0,10∙L1))
Габаритные размеры (Д×Ш×В), мм, не более	108×110×237
Масса, г, не более	750
Напряжение питания от источника постоянного тока, В	12
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, %	0 - +40 не более 90
Лазерный класс: быстрое сканирование лазерное сканирование	безопасный для глаз класс I (безопасный для глаз)
Режим интерфейса	USB 3.0
Выходные форматы	obj, stl, asc, ply, p3, 3mf
1) L – длина объекта в метрах

Особенности и преимущества:

• Высокое разрешение и точность лазерного 3D-сканера ЭлетСкан HX удовлетворяют потребности большинства промышленных применений для обратного проектирования и метрологических измерений.
• Инновационная интеграция с двойным синим светодиодом и синим лазером улучшает адаптируемость сканируемых материалов с меньшими ограничениями для более широкого спектра применений. Светодиодное сканирование обеспечивает быстрое 3D-сканирование. Лазерное сканирование, которое менее чувствительно к окружающему свету, обеспечивает лучшую производительность для отражающих и тёмных поверхностей.
• Благодаря встроенной цветной камере лазерный 3D-сканер ЭлетСкан HX поддерживает захват цветной текстуры.
• Быстрое переключение между режимами сканирования путём нажатия всего одной кнопки на корпусе.
• Гибридный свет позволяет сканировать объекты разных размеров без использования маркеров.
• Максимальное рабочее расстояние до объекта составляет 470 мм.
• Скорость обработки в режиме быстрого сканирования составляет до 1 200 000 точек в секунду, а несколько синих лазерных линий в режиме лазерного сканирования позволяют сканировать большинство объектов за считанные минуты для обратного проектирования, CAD / CAM, 3D-печати и т. д.
• Простое в освоении и функциональное программное обеспечение, благодаря которому пользователи любого уровня подготовки смогут осуществлять профессиональное 3D-сканирование.
• Эргономичный дизайн, малый вес, портативность, простота и удобство эксплуатации.

Комплектация:

Стандартная комплектация:
• Лазерный 3D-сканер ЭлетСкан HX
• Калибровочная пластина
• Соединительный кабель
• Блок питания постоянного тока
• Комплект специальных меток
• USB накопитель с ПО
• Техническая документация (руководство по эксплуатации, паспорт)
• Кейс для транспортировки.

Дополнительная комплектация (по запросу).

Дополнительная информация:

• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
