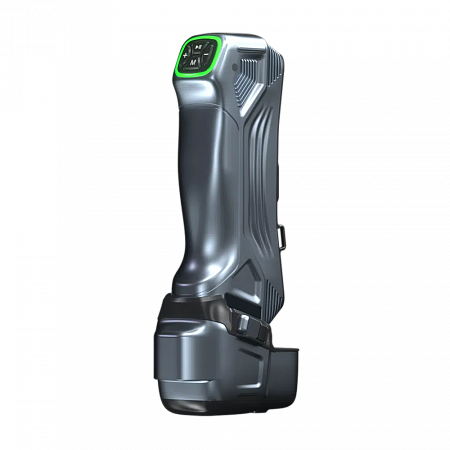

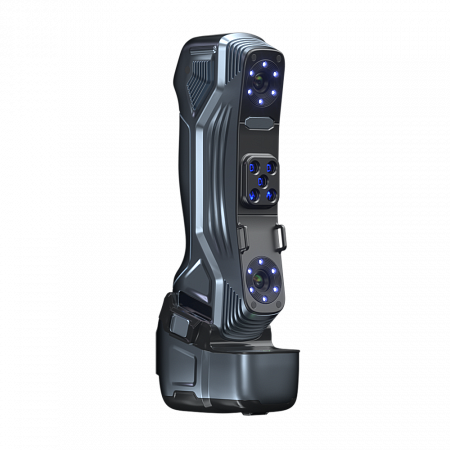

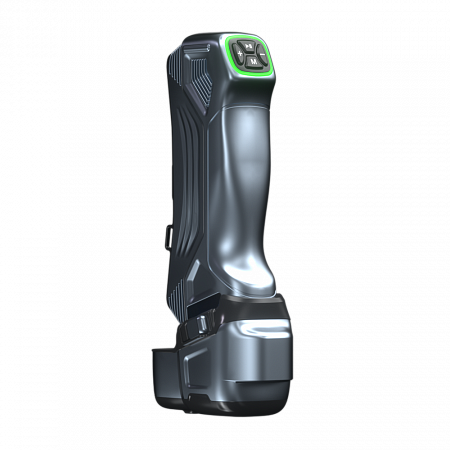

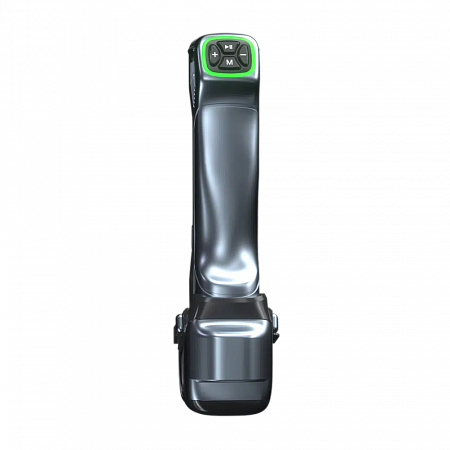

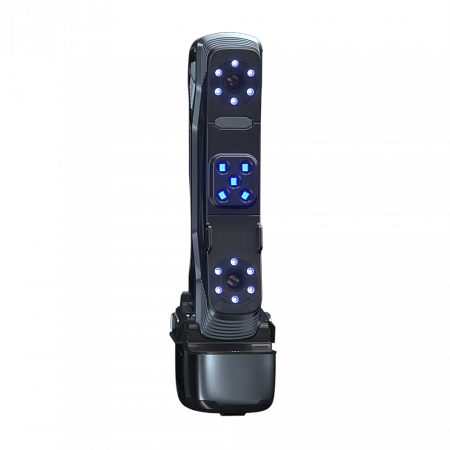

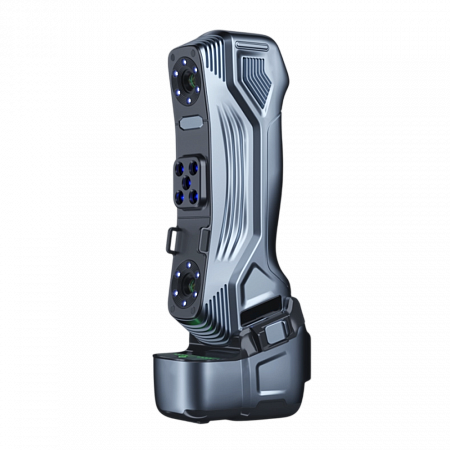

Сканер ЭлетСкан E имеет три режима сканирования: сверхбыстрый, режим высокой точности и детализации и режим сканирования отверстий и полостей, что позволяет работать с различными сложными объектами - от мелких деталей до автомобильных запчастей. В сверхбыстром режиме 63 лазерные линии, расположенные под тремя углами, обеспечивают максимальную скорость сканирования 6 300 000 измерений в секунду. В режиме высокой точности и детализации 17 параллельных лазерных линий обеспечивают максимальную точность сканирования объекта в 0,020 мм. В режиме сканирования отверстий и полостей сканер может сканировать внутри объектов на расстоянии до 550 мм.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Метрологические и технические характеристики:
|
Характеристика |
Значение |
|
Стандартный режим работы (синий диапазон спектра), количество линий |
21×21×21 |
|
Режим сканирования отверстий (синий диапазона спектра), количество линий |
1 |
|
Режим сканирования с высоким разрешением (синий диапазона спектра), количество параллельных линий |
17 |
|
Скорость сканирования, измерений в секунду |
до 6 300 000 |
|
Область сканирования, мм |
до 700×600 |
|
Расстояние до объекта, мм |
300 |
|
Глубина резкости, мм |
550 |
|
Разрешающая способность, мм |
0,02 |
|
Диапазон измерений геометрических размеров объектов, мм |
от 10 до 5000 |
|
Диапазон измерений геометрических размеров объектов при проведении измерений со встроенной системой фотограмметрии или с устройством MSCAN, мм |
от 10 до 10000 |
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм |
±(0,015+0,025∙L1)) |
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении измерений с устройством MSCAN, мм |
±(0,015+0,010∙L1)) |
|
Габаритные размеры (Д×Ш×В), мм, не более |
203×80×44 |
|
Масса, г, не более |
600 |
|
Напряжение питания от источника постоянного тока, В |
24 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % |
|
|
Лазерный класс |
класс II (безопасный для глаз) |
|
Режим интерфейса |
USB 3.0 |
|
Выходные форматы |
asc, igs, txt, mk2, umk, stl, ply, obj |
|
1) L – длина объекта в метрах |
|
Особенности и преимущества:

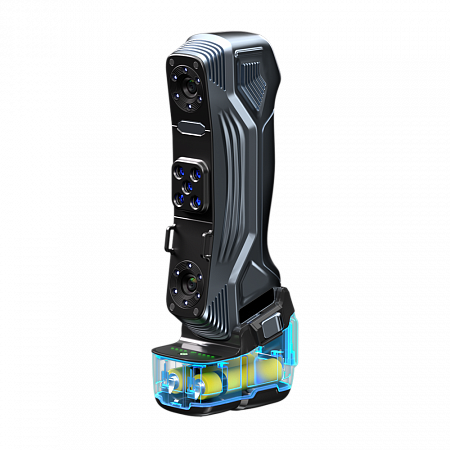

• 3D-сканер оснащён сменными аккумуляторами, позволяющими проводить беспроводные измерения (не требует подключения к ноутбуку с помощью провода). Это идеальное решение для сканирования в труднодоступных местах или на удалённых объектах, где сканирование по проводу может быть неудобным или невозможным.

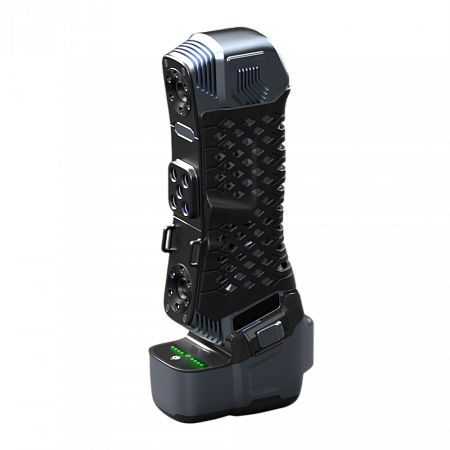

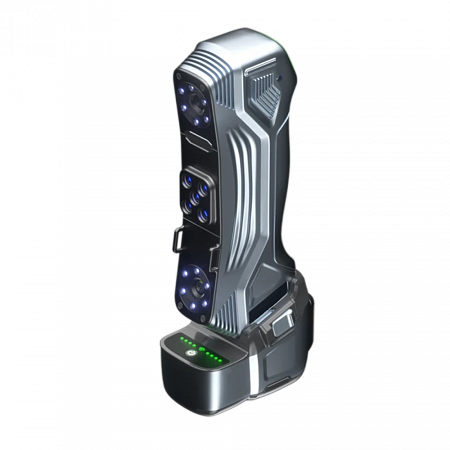

• Интеллектуальный индикатор уровня заряда и съёмная зарядная база позволяют быстро и удобно переключаться между беспроводным и проводным режимами.
• Отлично подходит для узких пространств. Конструкция камеры с малым расстоянием и большим углом обзора значительно повышает способность сканировать скрытые области, такие как зазоры, щели, глубокие отверстия и каналы. Это значительно повышает целостность данных, обеспечивая более полные 3D-данные для дальнейшего проектирования, контроля, анализа и т. д.
• Оснащенный промышленными камерами, алгоритмами улучшения изображения и выделения субпиксельных элементов, 3D-сканер с высокой точностью фиксирует все мельчайшие детали.
• В компактном корпусе сканера скрыта мощная лазерная система, которая собирает информацию о геометрии объекта со скоростью до 6 300 000 точек в секунду.
• ЭлетСкан E создает 3D-модели реальных объектов с разрешением до 20 микрон.
• Поддерживает сразу три режима оцифровки для разных задач и объектов: режим высокой скорости (сетка из 63 лазерных линий), режим высокой точности и детализации (17 параллельных лазерных линий), режим сканирования отверстий и полостей (1 лазерная линия).
• Управление сканером может осуществляться при помощи мобильного телефона. Нет необходимости постоянно носить с собой ноутбук с программным обеспечением.

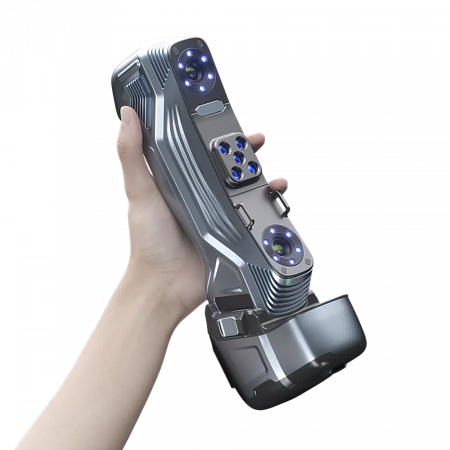

• Цельнометаллический корпус обеспечивает надёжную защиту и гарантирует исключительную долговечность. Малый вес и компактный размер обеспечивают непревзойденную простоту сканирования чего угодно одной рукой.
Комплектация:
Стандартная комплектация:
• Лазерный 3D-сканер ЭлетСкан Е
• Калибровочная пластина
• Соединительный кабель
• Блок питания постоянного тока
• Комплект специальных меток
• USB накопитель с ПО
• USB-электронный ключ для ПО
• Техническая документация (руководство по эксплуатации, паспорт)
• Кейс для транспортировки.
Дополнительная комплектация (по запросу).
Дополнительная информация:
• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
