Благодаря четырём режимам сканирования, он хорошо справляется со сканированием крупных объектов, а также с точным захватом мелких деталей и глубоких отверстий. Стандартный режим сканирования с максимальной производительностью имеет 26 лазерных линий (для ЭлетСкан COMBO) и 50 лазерных линий (для ЭлетСкан COMBO+). Для точного сканирования и передачи мельчайших деталей используются 7 параллельных лазерных линий. Режим 1 синей лазерной линии подходит для захвата глубоких отверстий. Режим инфракрасного излучения подходит для быстрого сканирования без использования маркеров.

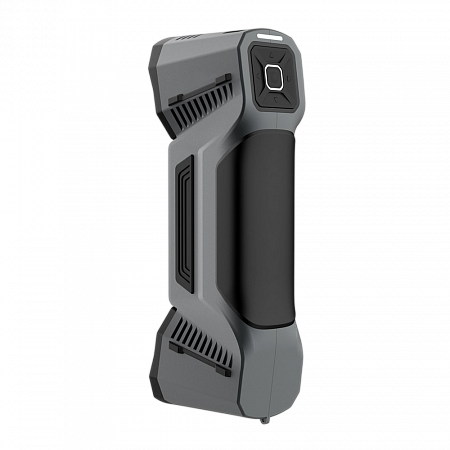

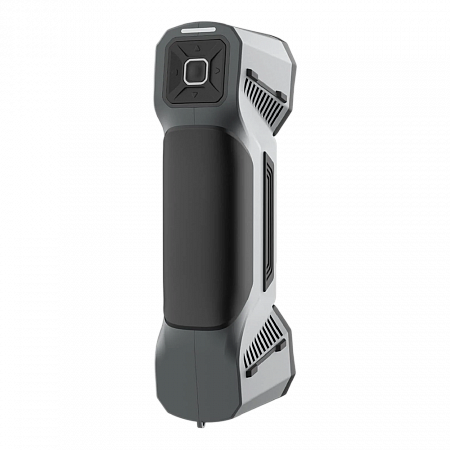

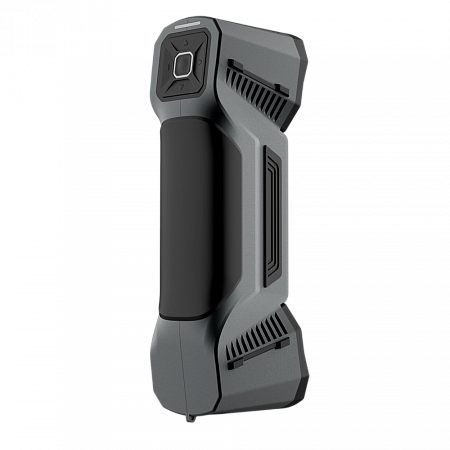

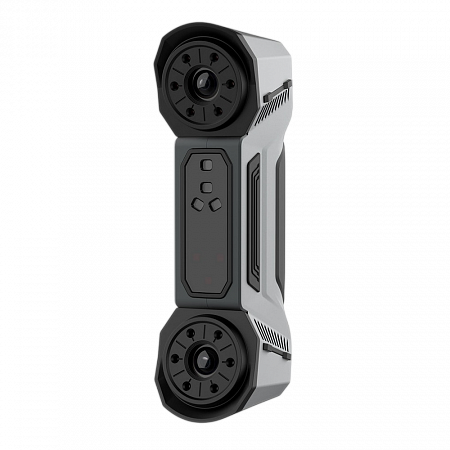

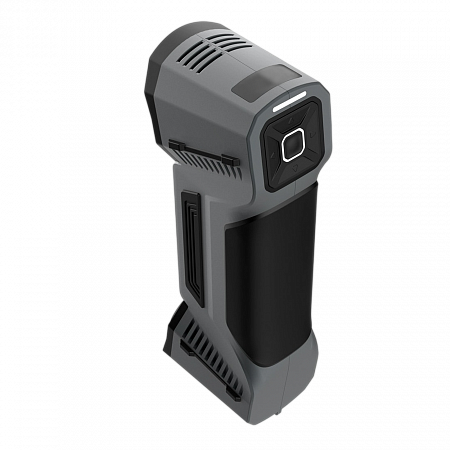

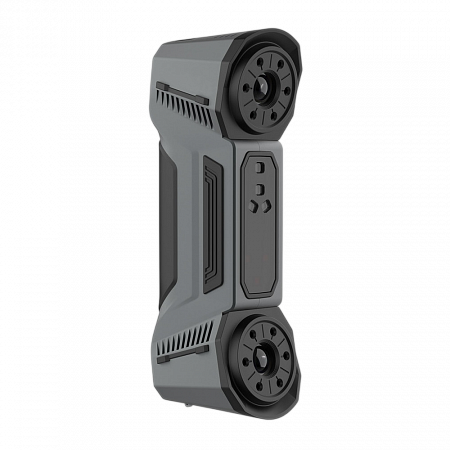

Конструктивно лазерный 3D-сканер ЭлетСкан COMBO | ЭлетСкан COMBO+ состоит из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. Кнопки управления расположены на верхней задней стороне сканера. Имеются индикаторы питания и расстояния сканирования, показывающие насколько далеко сканер расположен объекту сканирования. Кнопка в центре позволяет переключаться между функциями предварительного просмотра, сканирования и паузы, а двойное нажатие вызывает экран меню. В нижней части прибора располагаются разъёмы для подключения кабелей передачи данных и питания. С фронтальной стороны расположены лазерные излучатели и камеры.
Лазерный 3D-сканер ЭлетСкан COMBO | ЭлетСкан COMBO+ может использоваться для контроля геометрии, обратного проектирования, аддитивного производства и других применений в автомобильной, аэрокосмической, машиностроительной, медицинской и других отраслях.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Метрологические и технические характеристики:
|
Характеристика |
Значение |
|
|
ЭлетСкан COMBO |
ЭлетСкан COMBO+ |
|
|
Стандартный режим работы (синий диапазон спектра), количество линий |
13×13 |
25×25 |
|
Режим сканирования отверстий (синий диапазон спектра), количество линий |
1 |
|
|
Режим сканирования с высоким разрешением (синий диапазона спектра), количество параллельных линий |
7 |
|
|
Режим работы VCSEL |
есть |
|
|
Скорость сканирования, измерений в секунду лазерное сканирование инфракрасное сканирование |
|
|
|
Область сканирования, мм лазерное сканирование инфракрасное сканирование |
|
|
|
Расстояние до объекта, мм: режим 26 | 50 лазерных линий режим 7 лазерных линий режим 1 лазерная линия режим VCSEL |
|
|
|
Глубина резкости, мм лазерное сканирование инфракрасное сканирование |
|
|
|
Разрешающая способность, мм |
до 0,02 |
|
|
Расстояние до точки, мм лазерное сканирование инфракрасное сканирование |
|
|
|
Диапазон измерений геометрических размеров объектов, мм |
10 - 8000 |
|
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм |
±(0,020+0,030∙L1)) |
|
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов в режиме VCSEL, мм |
±(0,045+0,1∙L1)) |
|
|
Габаритные размеры (Д×Ш×В), мм, не более |
193×63×53 |
|
|
Масса, г, не более |
620 |
|
|
Напряжение питания от источника постоянного тока, В |
12 |
|
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % |
|
|
|
Лазерный класс |
класс II (безопасный для глаз) |
|
|
Режим интерфейса |
USB 3.0 |
|
|
Выходные форматы |
stl, obj, ply, asc, 3mf |
|
|
1) L – длина объекта в метрах |
||
Особенности и преимущества:
• Благодаря синим лазерным и инфракрасным источникам света VCSEL лазерный 3D-сканер ЭлетСкан COMBO | ЭлетСкан COMBO+ отличается высокой эффективностью и продуктивностью.
• Максимальная скорость сканирования составляет до 1 860 000 измерений в секунду (ЭлетСкан COMBO) и до 3 600 000 измерений в секунду (ЭлетСкан COMBO+) в лазерном режиме и до 2 250 000 измерений в секунду при использовании инфракрасного источника света.
• Режимы лазерного сканирования позволяют достигать точности промышленного уровня, что идеально подходит для метрологических применений.
• Подходит для сканирования крупных объектов, а также для точного захвата, мелких деталей, глубоких объектов и поднутрений благодаря четырём режимам сканирования.
• Оснащён технологией VCSEL, позволяющей сканировать человека, а также объекты с богатой геометрией без маркеров.
• Качественно сканирует чёрные и отражающие поверхности.
• Специальный режим сканирования при ярком освещении.
• Интуитивно понятное программное обеспечение с широким набором автоматизированных инструментов, обеспечивающих плавную и простую работу. Данные сканирования можно импортировать во все основные программы для 3D-контроля и проектирования.
• Компактный размер, малый вес, эргономичный дизайн, металлический корпус и ремешок на запястье обеспечивают надёжную работу для цифрового сканирования объектов различных размеров промышленного класса.
Комплектация:
Стандартная комплектация:
• Лазерный 3D-сканер ЭлетСкан COMBO | COMBO+
• Калибровочная пластина
• Соединительный кабель
• Блок питания постоянного тока
• Комплект специальных меток
• USB накопитель с ПО
• Электронный ключ защиты ПО
• Техническая документация (руководство по эксплуатации, паспорт)
• Кейс для транспортировки.
Дополнительная комплектация (по запросу).
Дополнительная информация:
• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
