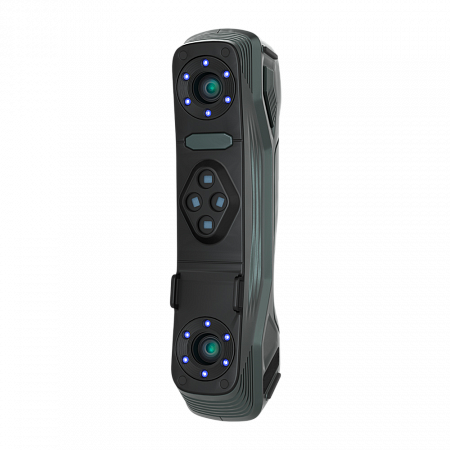

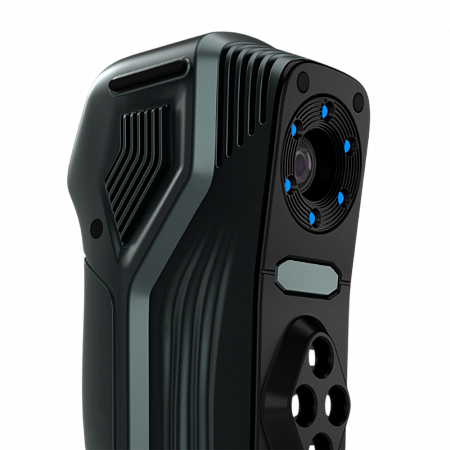

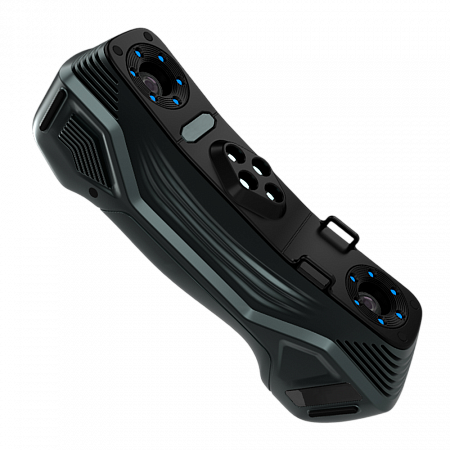

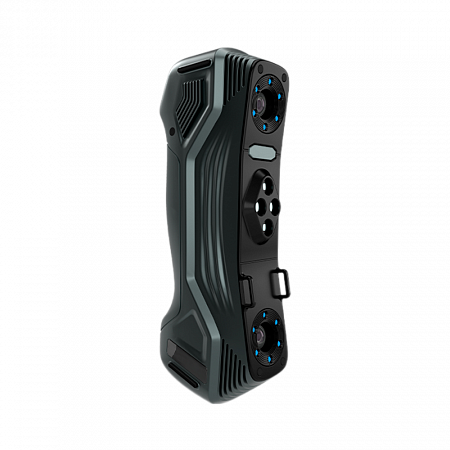

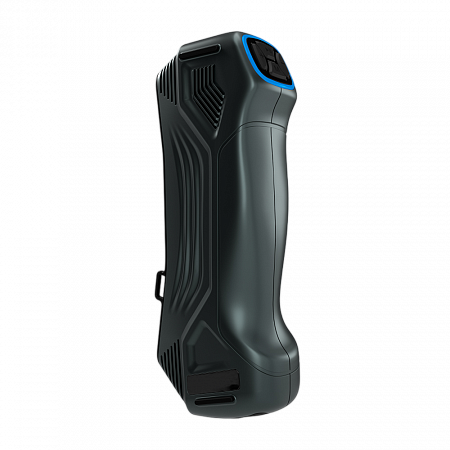

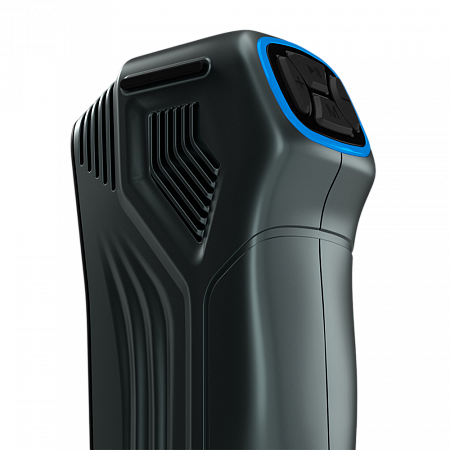

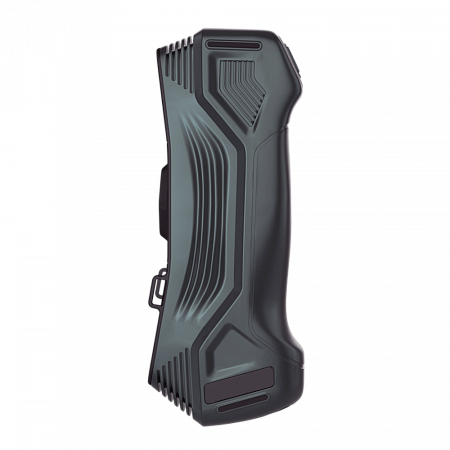

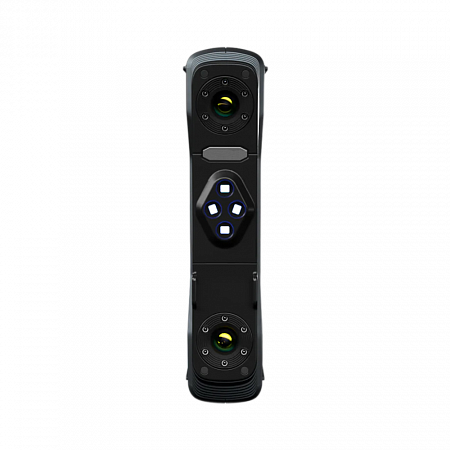

Конструктивно приборы состоят из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. В верхней части корпуса приборов, с тыльной стороны, располагаются четыре многофункциональных клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры. Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесённых на объект сканирования и/или на окружающие предметы.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Метрологические и технические характеристики:
|
Характеристика |
Значение |
||
|
ЭлетСкан 22 |
ЭлетСкан 30 |
ЭлетСкан 42 |
|
|
Стандартный режим работы (синий диапазон спектра), количество линий |
7×7 |
11×11 |
17×17 |
|
Режим сканирования отверстий (синий диапазона спектра), количество линий |
1 |
||
|
Режим сканирования с высоким разрешением (синий диапазона спектра), количество параллельных линий |
7 |
||
|
Скорость сканирования, измерений в секунду |
до 1 250 000 |
до 2 020 000 |
до 2 800 000 |
|
Область сканирования, мм |
до 650×550 |
до 700×600 |
|
|
Расстояние до объекта, мм |
300 |
||
|
Глубина резкости, мм |
550 |
||
|
Разрешающая способность, мм |
0,02 |
||
|
Диапазон измерений геометрических размеров объектов, мм |
10 - 5000 |
||
|
Диапазон измерений геометрических размеров объектов при проведении измерений со встроенной системой фотограмметрии или с устройством MSCAN, мм |
10 - 10000 |
||
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм |
±(0,015+0,025∙L1)) |
||
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении измерений с устройством MSCAN, мм |
±(0,015+0,010∙L1)) |
||
|
Габаритные размеры (Д×Ш×В), мм, не более |
203×80×44 |
||
|
Масса, г, не более |
570 |
||
|
Напряжение питания от источника постоянного тока, В |
24 |
||
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % |
|
||
|
Лазерный класс |
класс II (безопасный для глаз) |
||
|
Режим интерфейса |
USB 3.0 |
||
|
Выходные форматы |
pj3, asc, igs, txt, mk2, umk, stl, ply, obj |
||
|
1) L – длина объекта в метрах |
|||
Особенности и преимущества:
• 3D-сканер выполняет высококачественное 3D-сканирование независимо от каких-либо ограничений со стороны рабочей среды.
• Идеально подходит для 3D-сканирования как углублений, так и крупногабаритных деталей. Способен получать точные и полные данные в труднодоступных местах, таких как глубокие канавки, и обеспечивает пользователям возможность получения данных по всему полю. Ни одна деталь не останется без внимания, даже при сканировании сложных поверхностей.
• Позволяет точно фиксировать каждую деталь объектов и строить полигональные 3D-модели за очень короткое время.
• Благодаря своей полой структуре эффективно рассеивает тепло и выполняет измерения при низком энергопотреблении.
• Инновационный цельнометаллический корпус с ультрасовременным дизайном обеспечивает надежную защиту, а высокопрочные конструкционные материалы корпуса обеспечивают исключительную долговечность.
• Управление и сканирование любого объекта одной рукой. Многофункциональные кнопки позволяют в любое время переключаться между различными режимами сканирования. Работа одной рукой обеспечивает гибкость измерений, а эргономичный дизайн делает его удобным в использовании.
• Малый вес, компактные габариты и превосходная портативность.
• Благодаря противоскользящему корпусу и ремешку пользователи могут свободно сканировать во всех направлениях.
Комплектация:
Стандартная комплектация:
• Лазерный 3D-сканер ЭлетСкан 22 | ЭлетСкан 30 | ЭлетСкан 42
• Калибровочная пластина
• Соединительный кабель
• Блок питания постоянного тока
• Комплект специальных меток
• USB накопитель с ПО
• USB-электронный ключ для ПО
• Техническая документация (руководство по эксплуатации, паспорт)
• Кейс для транспортировки.
Дополнительная комплектация (по запросу).
Дополнительная информация:
• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
