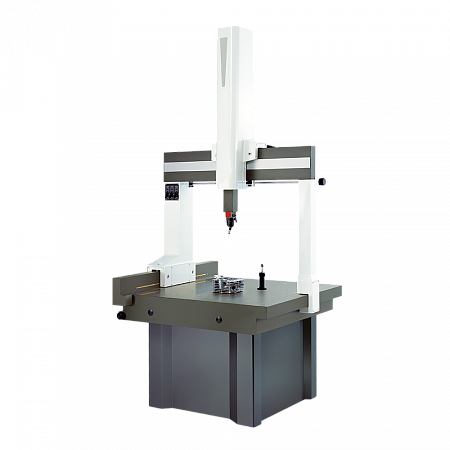

КИМ Мастер модификации Р изготавливаются в 4 типоразмерах: 5.6.4, 7.8.5, 7.10.5, 7.15.5 и могут быть оснащены контактными датчиками TP20 и TP200. КИМ модификации Р могут быть изготовлены в исполнении со стандартной точностью измерений (А).
Оборудование внесено в Государственный реестр средств измерений Российской Федерации - Регистрационный № 90169-23.
Метрологические и технические характеристики:
| Модель | Диапазон измерений по оси, мм |
Пределы допускаемой абсолютной объёмной погрешности MPEe, мкм |
Макс. нагрузка, кг |
Масса, кг |
||||
| X | Y | Z | c датчиком TP20 |
c датчиком TP200 |
||||
| Мастер Р 5.6.4 А | 500 | 600 | 400 | ±(3,5+L/300) | ±(3,5+L/300) | 300 | 550 | |
|
Мастер Р 7.8.5 А |
700 | 800 | 500 | ±(4,5+L/250) | ±(4,5+L/250) | 500 | 700 | |
|
Мастер Р 7.10.5 А |
700 | 1000 | 500 | ±(4,5+L/250) | ±(4,5+L/250) | 500 | 800 | |
| Мастер Р 7.15.5 А | 700 | 1500 | 500 | ±(4,5+L/250) | ±(4,5+L/250) | 500 | 1000 | |
Преимущества:
• Оборудование внесено в Государственный реестр средств измерений Российской Федерации.
• Стационарная, малогабаритная, полностью закрытая рама с подвижной мостовой конструкцией адаптируется к любым условиям применения.
• Легко усвояемый ручной режим работы, при котором оператор держит зонд рукой, чтобы перемещать его вдоль осей X, Y и Z.
Комплектация:
Стандартная комплектация:
• Машина координатно-измерительная Мастер
• Программное обеспечение Rational DMIS (Calypso – по запросу)
• Техническая документация (руководство по эксплуатации, технические условия и др.)
• Система управления (джойстик, контроллер, усилитель сервопривода)
• Измерительная головка Renishaw
• Измерительный датчик с модулем (в зависимости от точности)
• Набор стилусов и магазин смены стилусов
• Калибровочный шар диаметром 25 мм с фиксатором
• Персональная компьютерная система и принтер
• Компрессор с осушителем
• Стабилизатор
Дополнительная комплектация (по запросу):
• Дополнительные сканирующие модули (в зависимости от длины щупов)
• Набор крепёжной оснастки
• Дополнительный набор стилусов и переходники к ним
• Источник бесперебойного питания
Дополнительная информация:
• Оборудование внесено в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
