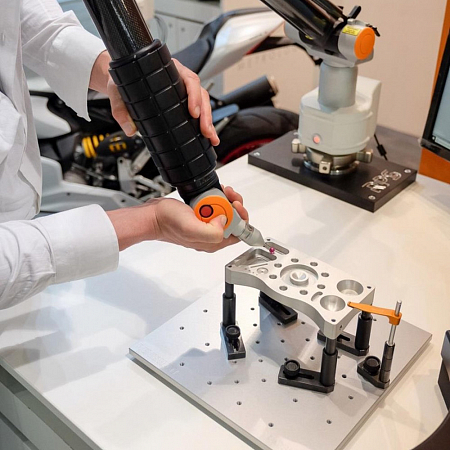

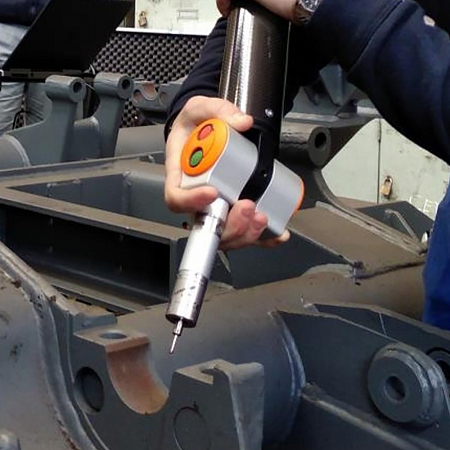

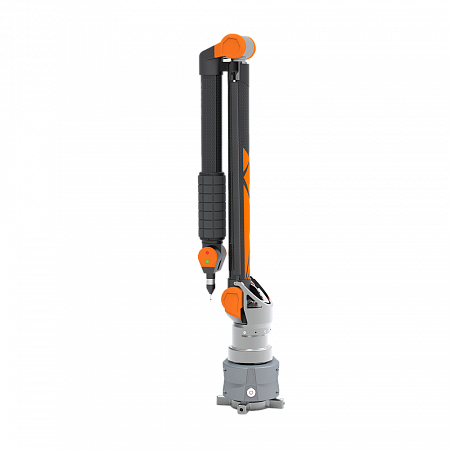

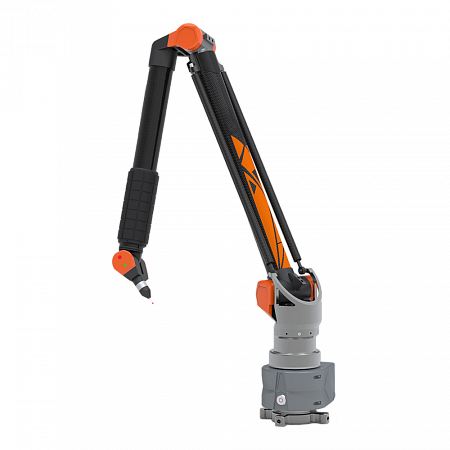

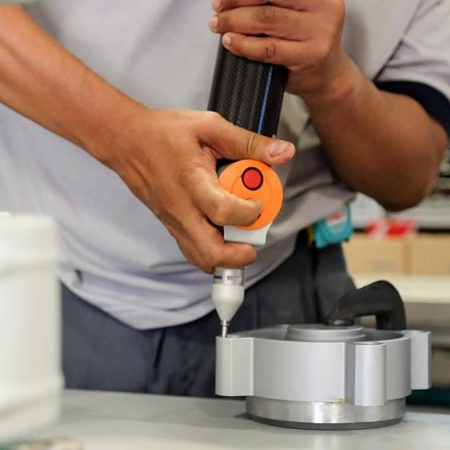

КИМ Мастер ЭВА 6 изготавливаются в 10 типоразмерах: 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 6.0, 7.0, 9.0. Для проведения измерений КИМ устанавливается на штатив или ровную жёсткую поверхность с использованием специальных магнитных, вакуумных или фиксирующихся болтами креплений. Измерение осуществляется в ручном режиме.
Оборудование внесено в Государственный реестр средств измерений Российской Федерации - Регистрационный № 89964-23.
Метрологичесике и технические характеристики:
| Модель |
Диапазон измерений, мм
|
Пределы допускаемой абсолютной погрешности измерений геометрических параметров (при измерениях контактным щупом), мм |
Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм |
Габаритные размеры (длина), мм, не более |
Масса, кг, не более |
||||
| Мастер ЭВА 6 2.0 |
0 - 2000 |
±0,022 |
0,028 |
1000 | 11,0 | ||||
|
Мастер ЭВА 6 2.5 |
0 - 2500 |
±0,026 |
0,032 |
1250 | 11,3 | ||||
|
Мастер ЭВА 6 3.0 |
0 - 3000 |
±0,038 |
0,047 |
1500 | 11,7 | ||||
| Мастер ЭВА 6 3.5 |
0 - 3500 |
±0,046 |
0,058 |
1750 | 12,3 | ||||
| Мастер ЭВА 6 4.0 |
0 - 4000 |
±0,059 |
0,074 |
2000 | 12,5 | ||||
| Мастер ЭВА 6 4.5 |
0 - 4500 |
±0,073 |
0,092 |
2250 | 13,5 | ||||
| Мастер ЭВА 6 5.0 |
0 - 5000 |
±0,120 |
0,144 |
2500 | 13,6 | ||||
| Мастер ЭВА 6 6.0 |
0 - 6000 |
±0,147 |
0,190 |
3000 | 15,6 | ||||
| Мастер ЭВА 6 7.0 |
0 - 7000 |
±0,184 |
0,238 |
3500 | 17,7 | ||||
| Мастер ЭВА 6 9.0 |
0 - 9000 |
±0,218 |
0,273 |
4000 | 20,5 | ||||
Особенности:
• В качестве способа измерения используются только головки с набором контактных щупов разной длины и диаметра шарика.
• В сравнении с КИМ Мастер ЭВА 7 использует меньше энкодеров при том же диапазоне измерений, что обеспечивает более высокую точность.
Комплектация:
Стандартная комплектация:
• Координатно-измерительная рука Мастер ЭВА
• Трубки из углеродного волокна
• Система противовесов SFC
• Крепление датчика с высокой повторяемостью благодаря системе Renishaw Autojoint
• 1 зонд с рубиновым наконечником Renishaw диаметром 2, 3, 4, 6 и 8 мм (на выбор)
• Встроенный литий-ионный аккумулятор
• Беспроводная связь Bluetooth
• Быстросъёмное крепление с стандартной резьбой 3 ½ дюйма
• Датчики температуры для автоматической компенсации
• Источник питания и кабели, драйвер USB-соединения
• Жёсткий кейс для транспортировки
• Сфера для калибровки диаметром 20 мм с магнитом
• Алюминиевая базовая пластина
• Ящик с ключами для замены зондов, инструментом для крепления, USB-накопителем с программным обеспечением
• Персональный компьютер
• Программное обеспечение ЭВАсофт для диагностики и калибровки
• Программное обеспечение PolyWorks
• Руководство по эксплуатации
Дополнительная комплектация (по запросу):
• Штатив с возможностью регулировки высоты
• Магнитное крепление (основание)
• Зонд с рубиновым наконечником Renishaw диаметром 2, 3, 4, 6 и 8 мм (на выбор)
• Разъём для подключения внешнего датчика температуры
• Принтер
Дополнительная информация:
• Оборудование внесено в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
