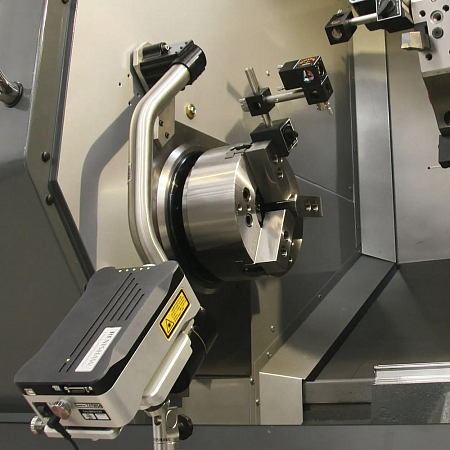

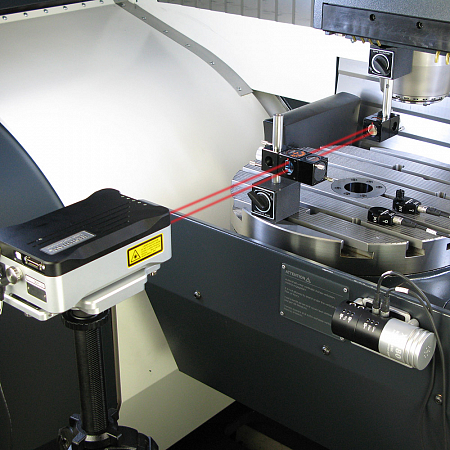

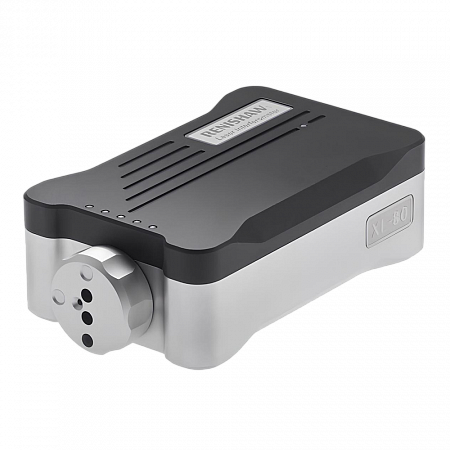

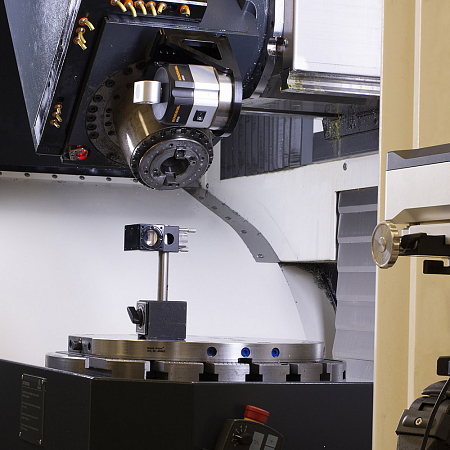

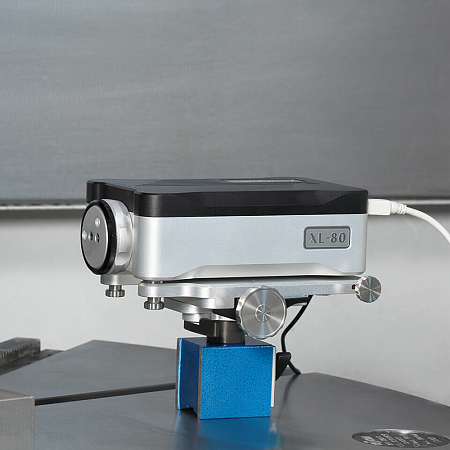

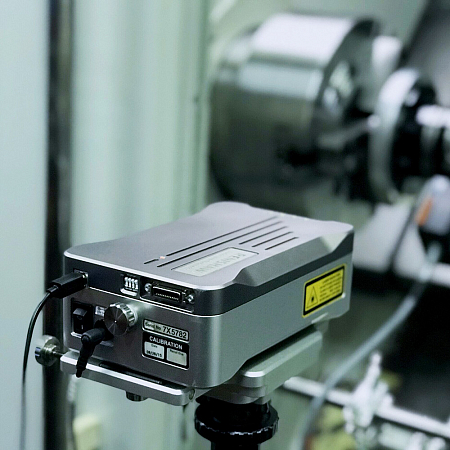

Конструктивно интерферометр Renishaw XL-80 состоит из лазерного блока и наборов оптических элементов, предназначенных для выполнения различных видов измерений. Номенклатура наборов зависит от поставленных измерительных задач. В состав систем входит комплект приспособлений для крепления лазерного блока и оптических элементов. Для учета влияния на результаты измерений параметров окружающей среды (температура, давление и влажность воздуха, температура измеряемого объекта) системы оснащены блоками компенсации XC-80. Лазерный блок и блок компенсации соединяются с ПК при помощи USB кабелей.

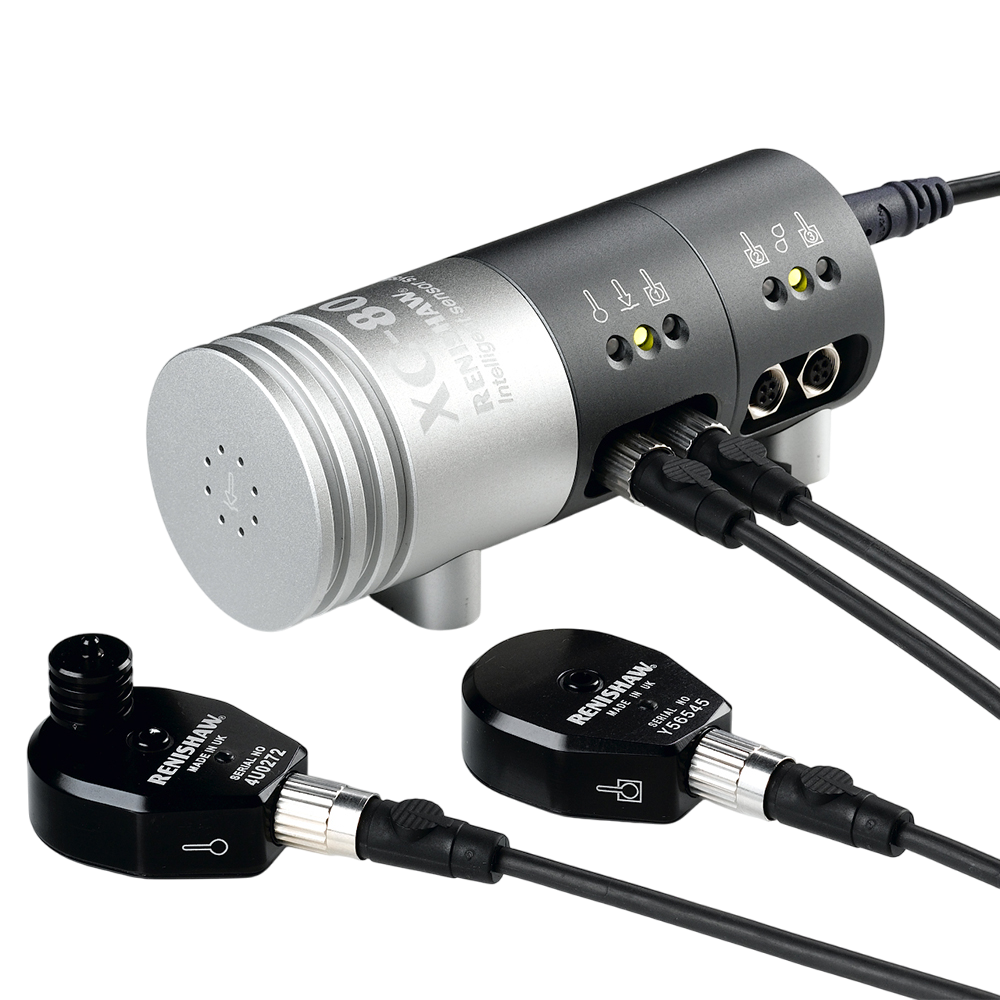

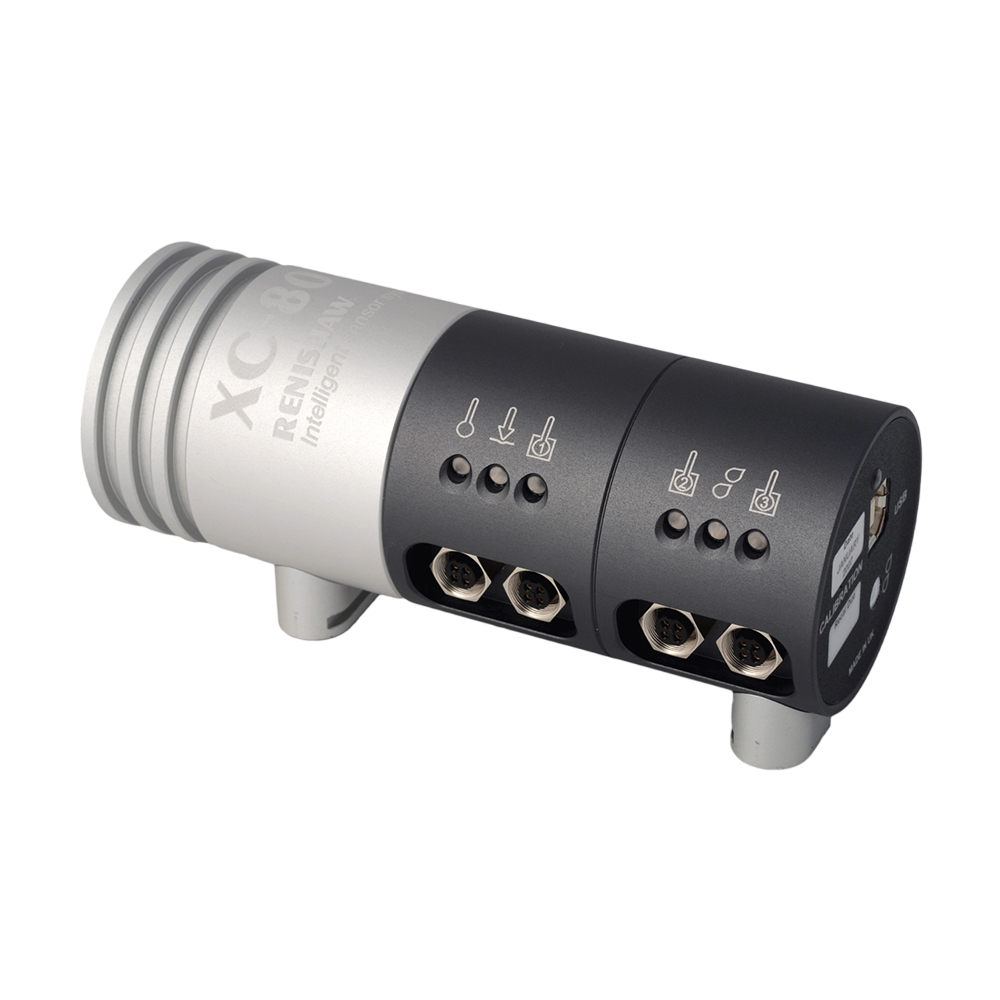

Блок компенсации XC-80 - решающий фактор обеспечения точности линейных измерений, осуществляемых при помощи интерферометра Renishaw XL-80. Изменения температуры, давления и относительной влажности воздуха могут повлечь за собой изменение длины волны лазерного излучения, и, как следствие, результатов выполняемых измерений. Предусмотренные в блоке XC-80 датчики обрабатывают считываемые данные, что делает возможным очень точное измерение блоком компенсации температуры, давления и относительной влажности воздуха. В блоке XC-80 показания датчиков используются для корректировки номинального значения длины волны лазерного излучения с целью получения его фактического значения. Это значение используется далее при расчетах для того, чтобы устранить практически любые погрешности измерений, вызванные такими отклонениями. Если в работе требуется точность, то коррекция на фактическую длину волны является абсолютно необходимой.
|
|
|
|
|
||

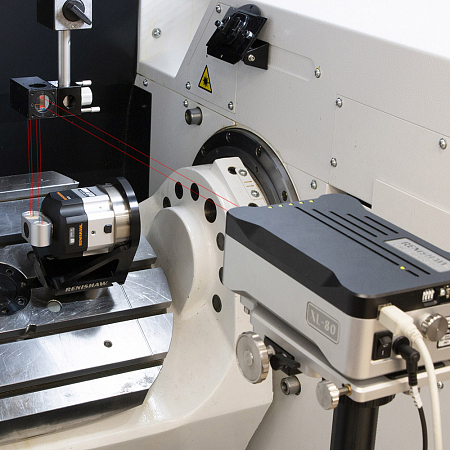

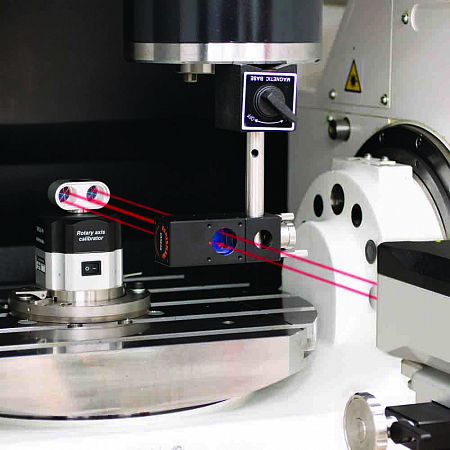

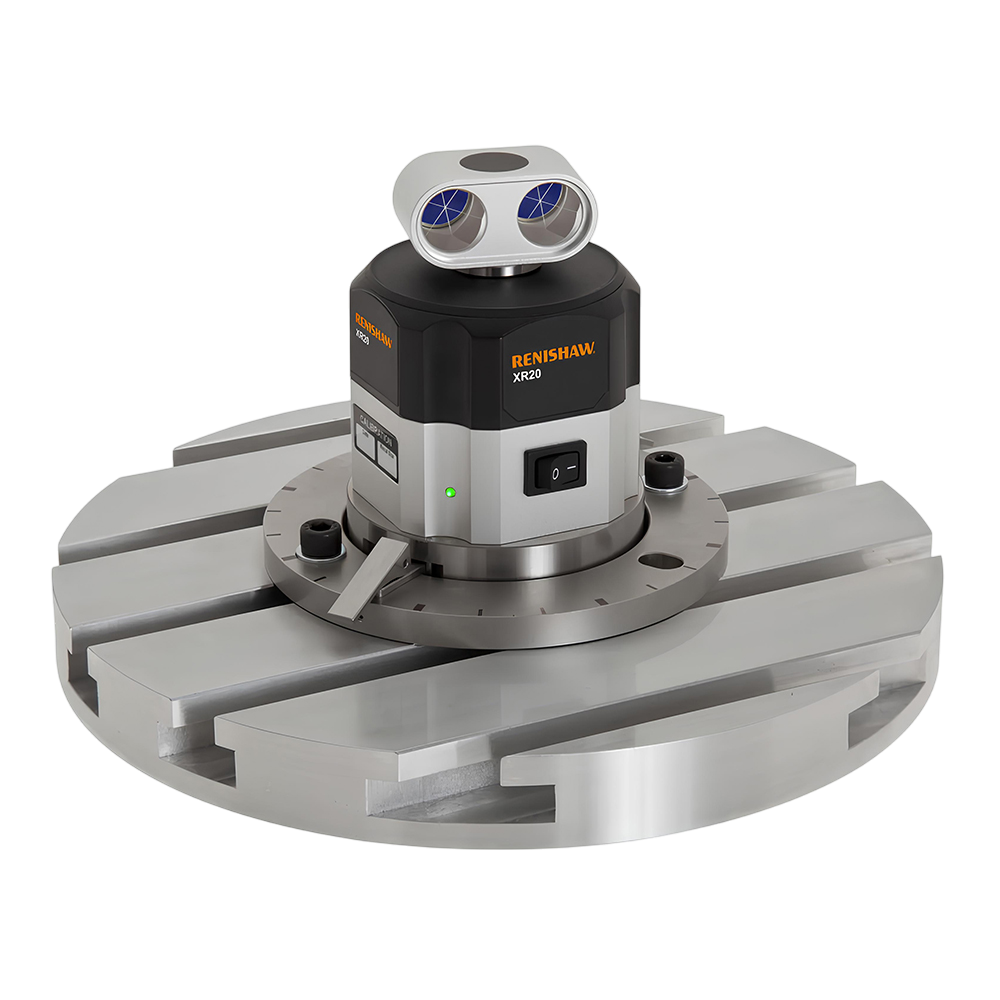

Для контроля поворотных осей интерферометр Renishaw XL-80 используется совместно с калибратором поворотных осей Renishaw XR20-W. Он обеспечивает быструю калибровку с погрешностью в пределах ± 1 угловой секунды. Калибратор включает встроенный ретрорефлектор (уголковый отражатель), установленный на прецизионную ось с сервоприводом. Угловое положение оси и положение оптического приспособления относительно главного корпуса регулируется высокоточной энкодерной системой со шкалой, выполненной непосредственно на главном подшипнике. Интерферометр Renishaw XL-80 совместно с калибратором поворотных осей Renishaw XR20-W идеальны для выявления ошибок углового позиционирования и выравнивания осей у станков, которые могут иметь пагубное влияние на обрабатываемые детали. Беспроводная работа калибраторов поворотных осей XR20-W и модульные системы монтажа обеспечивают пригодность для широкого спектра машин. Данные калибровки могут использоваться для проверки ошибок, установления тенденций производительности и эффективного планирования технического обслуживания и ремонта.
|
|
|
|
|
||

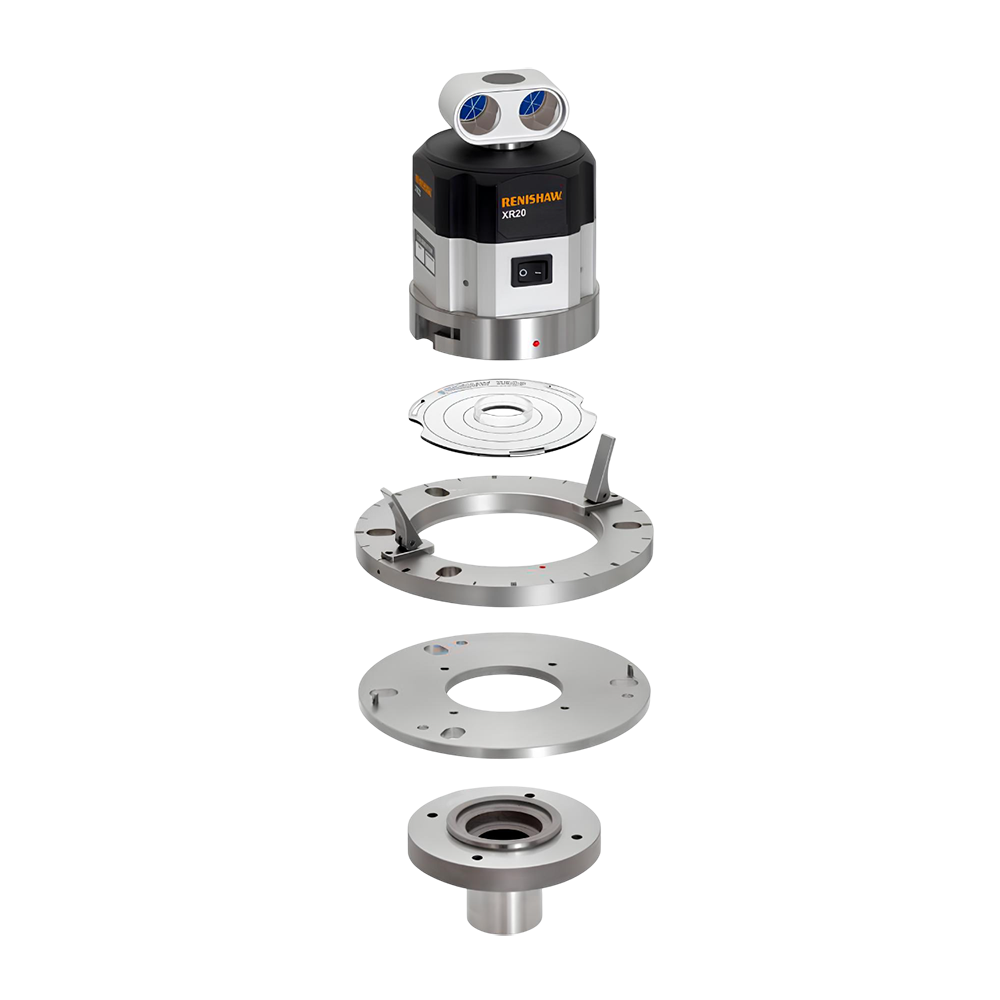

Модульные монтажные приспособления упрощают процесс установки XR20-W на поворотных осях и подходят для широкого ряда систем. В стандартной системе монтажа используются отметки по окружности монтажного кольца и приспособление для центрирования. В гибкой системе монтажа, промежуточная пластина монтажного кольца позволяет устанавливать XR20-W на поворотные столы с несоответствующими центральными выемками. Она также может использоваться для крепления XR20-W к переходнику токарного патрона и специальным опорам (держателям). Также монтаж калибратора поворотной оси XR20-W относительно проверяемой оси может осуществляться при помощи специального кронштейна XR20-W 90°. Эта принадлежность изготавливается с чрезвычайно малыми допусками, необходимыми для достижения точности тестирования. Гибкие возможности крепления обеспечиваются съёмными магнитными ножками и множеством сквозных отверстий для прямого крепления болтами. Кронштейн полезен для удовлетворения требований к монтажу «внеосевых» вращательных измерений и решения проблем с монтажом «на оси» на машинах типа цапфы.
Лазерный интерферометр Renishaw XL-80 внесён в Государственный реестр средств измерений Российской Федерации - Регистрационный № 35362-13.

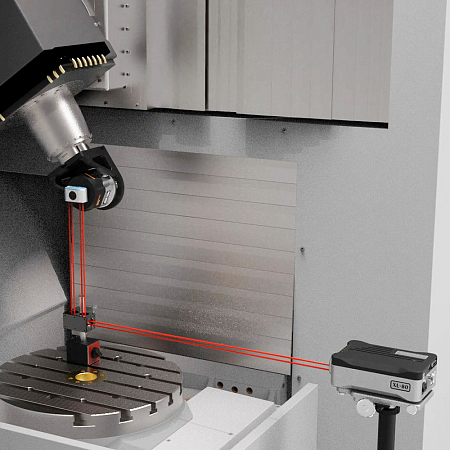

Режимы измерений лазерной интерферометрической измерительной системы Renishaw XL-80:
|
|
|
|
Линейное измерение |
Угловое измерение |

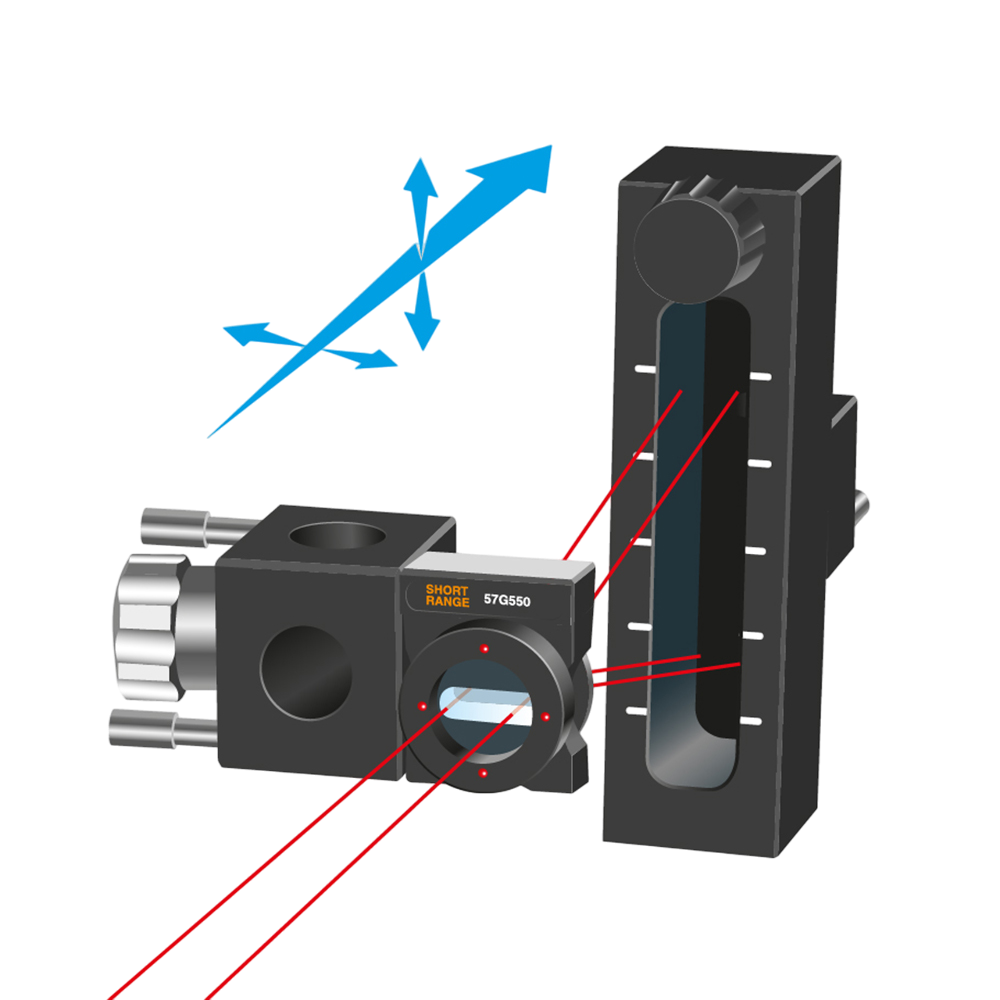

Контроль прямолинейности |
|
|
|
|

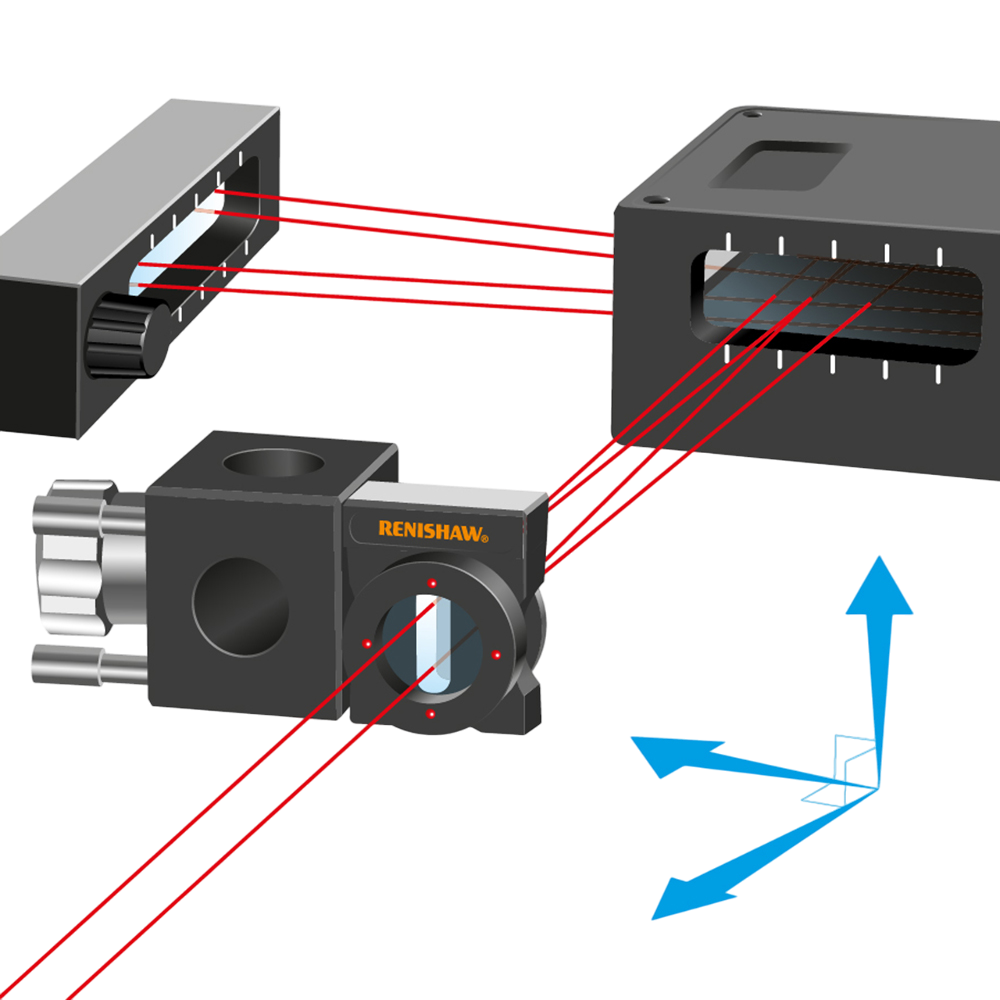

Контроль перпендикулярности |

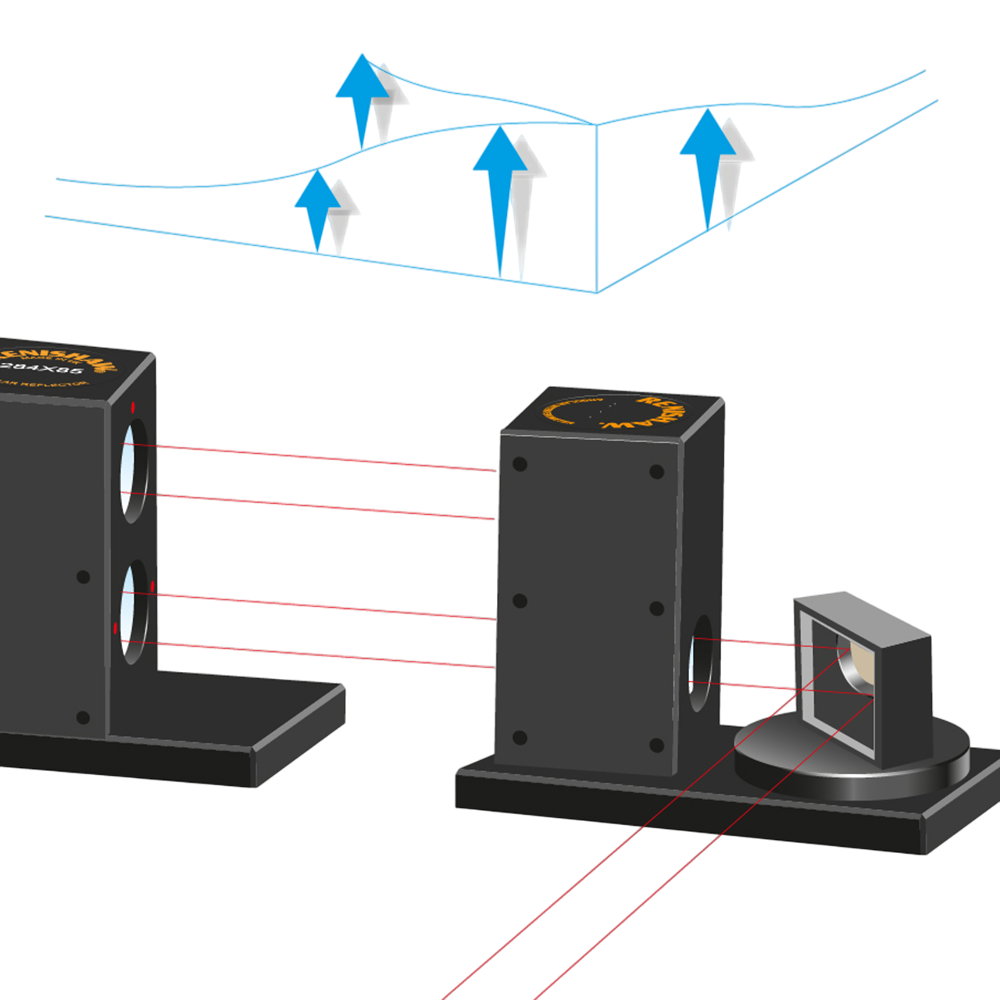

Контроль плоскостности |

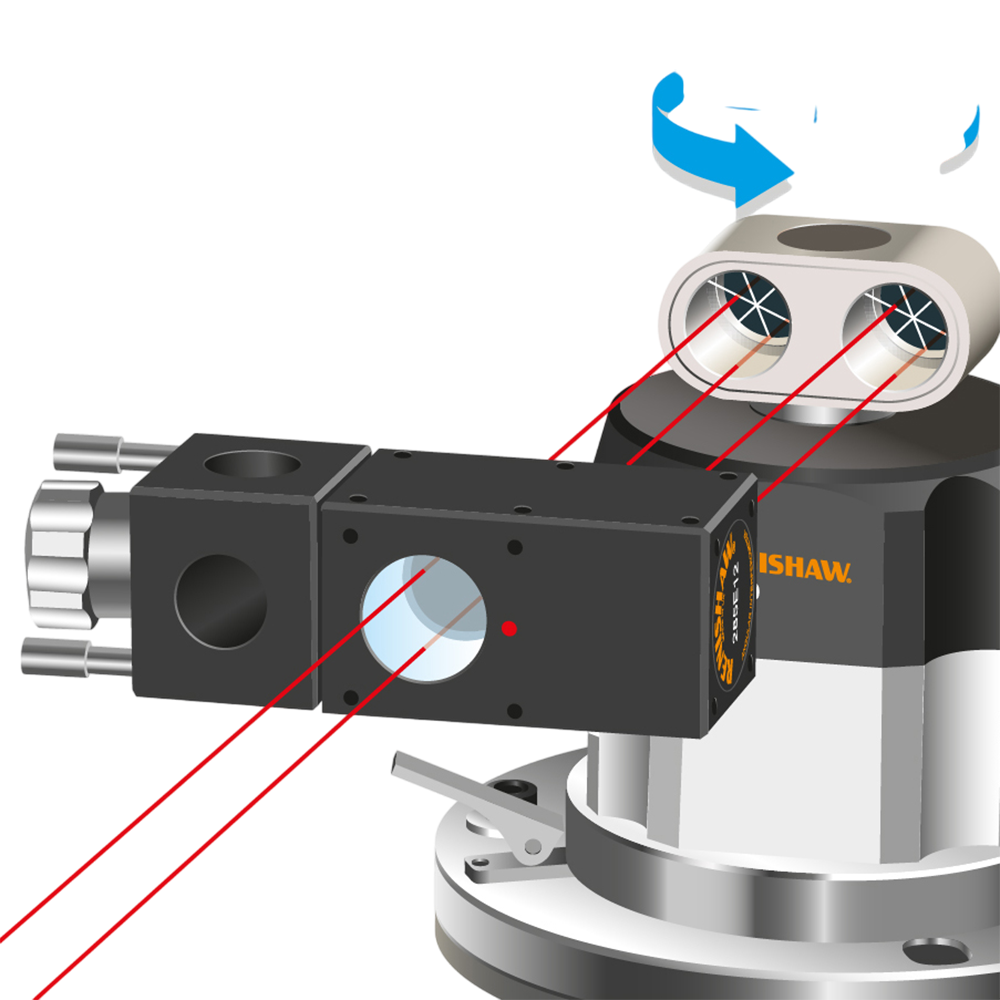

Контроль поворотных осей |
Метрологические характеристики:
|
Характеристика |
Значение |
|
Диапазон измерений линейных перемещений, м |
0 - 80 |
|
Диапазон измерений угловых перемещений, мм/м |
±175 |
|
Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мкм |
±0,5·L, где L – измеряемое перемещение, м |
|
Пределы допускаемой абсолютной погрешности измерений угловых перемещений, мкм/м |
±(0,5 + 0,006·H + 0,1·M), где H – измеряемое перемещение, мм/м; M – расстояние до измеряемого объекта, м |
|
Диапазон измерения температуры окружающей среды, °С |
0 - 40 |
|
Пределы допускаемой погрешности измерения температуры окружающей среды, °С |
±0,2 |
|
Диапазон измерения температуры объекта измерения, °С |
0 - 55 |
|
Пределы допускаемой погрешности температуры объекта измерения, °С |
±0,1 |
|
Диапазон измерения абсолютного давления воздуха, кПа |
65 - 115 |
|
Пределы допускаемой погрешности измерения абсолютного давления воздуха, кПа |
±0,02 |
Технические характеристики:
|
Характеристика |
Значение |
|
Номинальное значение длины волны лазерного излучения, нм |
633 |
|
Мощность лазерного излучения, мВт, не более |
1,0 |
|
Дискретность отсчёта, нм |
1,0 |
|
Электропитание: |
|
|
Условия эксплуатации: |
|
|
Температура окружающего воздуха при транспортировании, °С |
-20 - +70 |
|
Габаритные размеры, Д×Ш×В, мм, не более |
|
|
Масса, кг, не более: |
|
Особенности и преимущества лазерной интерферометрической измерительной системы Renishaw XL-80:
• Гарантированная точность линейных измерений составляет ±0,5 ppm по всему рабочему диапазону изменения условий окружающей среды (0-40 ºC и 650-1150 мбар) благодаря источнику лазерного излучения с высокой степенью стабилизации в сочетании с точной компенсацией изменения параметров окружающей среды. Показания могут считываться при частоте вплоть до 50 кГц, с максимальной скоростью линейных измерений 4 м/с и линейным разрешением 1 нм, даже при максимальной скорости.
• Все процедуры измерений интерферометра Renishaw XL-80 основаны на интерферометрическом методе, что обеспечивает точность регистрируемых данных.
• Стабильность частоты излучения лазера составляет ±0,05 ppm на протяжении трёх лет, что обеспечивается тепловой стабилизацией длины лазерной трубки, диапазон изменений которой составляет несколько нанометров.
• Интерферометр Renishaw XL-80 оснащён светодиодными индикаторами состояния, которые позволяют судить о состоянии лазера и уровне сигнала, представляя собой удобную альтернативу экранным индикаторам в программном обеспечении.
• Лазерная голова интерферометра Renishaw XL-80 генерирует исключительно стабильный лазерный пучок, с длиной волны, поверка которой обеспечивает прослеживаемое соответствие эталонам, определяемым национальными и международными стандартами.
• Как лазер, так и блок компенсации интерферометра Renishaw XL-80 подсоединяются к компьютеру через USB-порт, поэтому отпадает необходимость в отдельном интерфейсе для соединения лазерного блока с компьютером и выполнения сложных настроек.
• Настройка интерферометра Renishaw XL-80 и работа с ним отличаются быстротой и удобством, что позволяет снижать время ожидания и увеличивать время, доступное для измерений, сохраняя при этом точность, которую обеспечивает классическая интерферометрическая система.
• В интерферометрах Renishaw XL-80 имеется возможность переключения между режимами измерений на стандартных (40 м) и больших (80 м) расстояниях.
• Аналоговый порт ввода-вывода интерферометра Renishaw XL-80 предусматривает выход аналогового сигнала и вход сигнала запуска (триггерного сигнала).
• Время прогрева (выхода на рабочий режим) интерферометра Renishaw XL-80 составляет менее 6 минут.
• Внешний блок питания с переключением интерферометра Renishaw XL-80 даёт возможность выбирать входное напряжение в диапазоне от 90 В до 264 В.

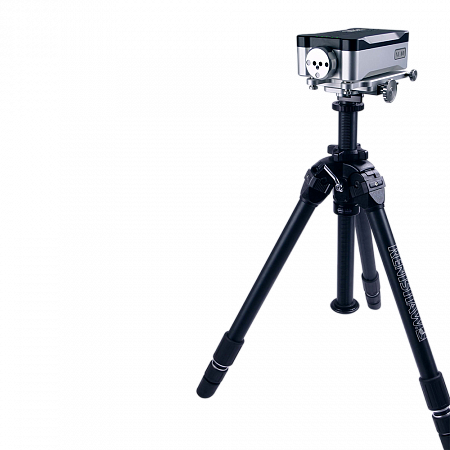

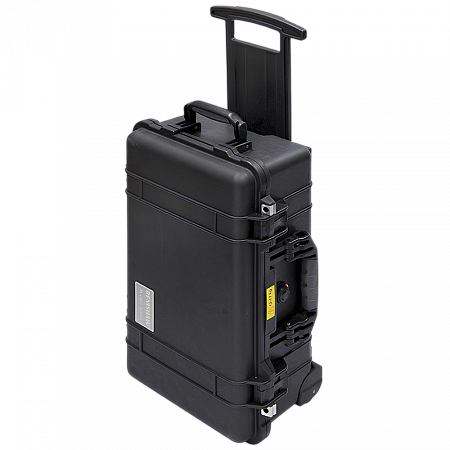

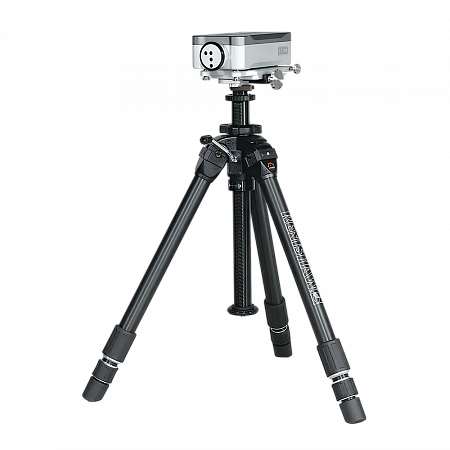

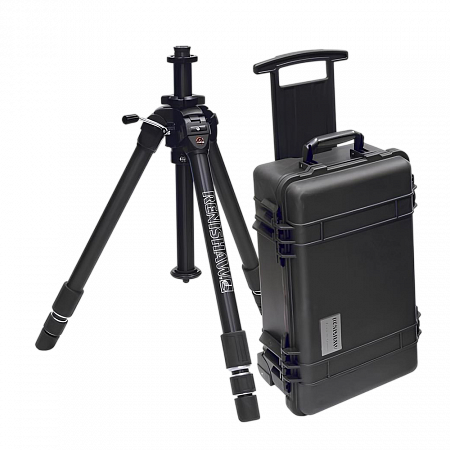

• Габариты лазерной системы и блока компенсации интерферометра Renishaw XL-80 таковы, что вся система измерения линейных перемещений помещается в один чемодан на колесиках, и весит всего 12 кг. К этому добавляется штатив в отдельном чехле, и в результате получается исключительно портативная система для решения метрологических задач.

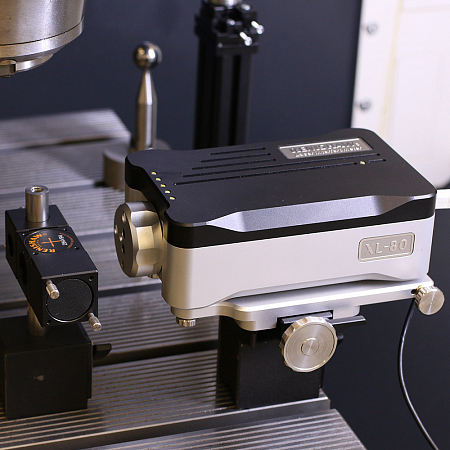

• Малые габариты лазерной головки и платформы интерферометра Renishaw XL-80 делают удобным их монтаж на стандартную магнитную опору в тех случаях, когда установка на штатив не является целесообразной. Её также можно устанавливать непосредственно на гранитный стол (без платформы штатива) для проведения калибровки координатно-измерительных машин.

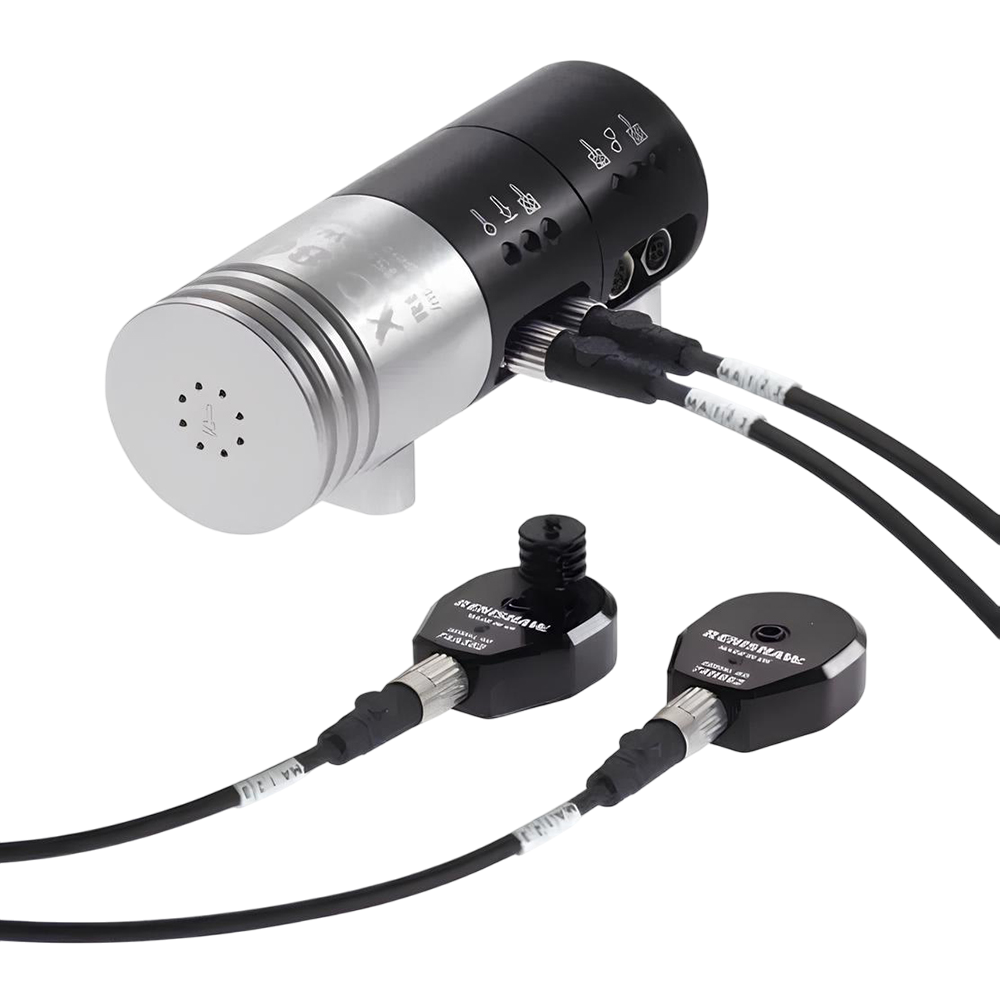

Особенности и преимущества блока компенсации XC-80 с датчиками:
• Конструкция блока XC-80 и датчиков обеспечивает единообразные и исключительно точные показания во всем рабочем диапазоне условий окружающей среды.
• Обновление показаний датчика может выполняться автоматически каждые семь секунд, что отображается индикаторами состояния на блоке XC-80.
• Блок компенсации XC-80 оснащён встроенным USB-портом. Внутреннее USB-соединение означает отсутствие отдельного интерфейса ПК и отдельного блока питания (USB-порт обеспечивает питанием блок XC-80 и датчики).
• Блок XC-80 весит 490 г, а общая масса с блоком XL-80 немного превышает 3 кг (вместе с соединительными кабелями, блоком питания системы XL и датчиками).
• Встроенные микропроцессоры интеллектуальных датчиков температуры воздуха и материалов анализируют и обрабатывают выходной сигнал датчика перед отправкой численного значения температуры на блок компенсации XC-80. Таким образом обеспечивается более высокая точность измерений. Кроме того, именно благодаря этому решению блок ХС-80 является таким компактным, а замена датчиков выполняется без потери точности.
• К блоку компенсации XC-80 можно подключить до трёх датчиков температуры материала для приведения результатов линейных измерений к стандартной температуре материала (20 °C).
• Кабели датчиков стандартной длины 5 м легко отсоединяются для замены, а также допускают сращивание для увеличения длины кабеля на крупногабаритных станках.
Особенности и преимущества калибратора поворотных осей XR20-W:
• Калибратор поворотных осей XR20-W имеет гибкую систему монтажа и малый вес, таким образом конструкция обеспечивает возможность крепления устройства одной рукой на любых поворотных столах, токарных станках и других поворотных осях.
• Погрешность измерения при использовании с интерферометром Renishaw XL-80 составляет всего ±1 угловая секунда.
• Быстрая настройка теста и сбор данных.
• В калибраторе поворотных осей XR20-W используются перезаряжаемые батареи и встроенная система беспроводной передачи данных Bluetooth.
• Встроенные юстировочные мишени позволяют сводить к минимуму ошибки измерений в процессе юстировки.
• Калибратор поворотных осей XR20-W оснащён функцией автоматическая калибровки путём выполнения цикла калибровки перед измерениями для компенсации ошибок угловой юстировки.
• Циклы предварительной настройки калибратора поворотных осей XR20-W определяют и задают направления оси и скорости подачи по оси.
• Скорость подачи составляет до 10 оборотов в минуту.
Комплектация:
Стандартная комплектация для линейных измерений:

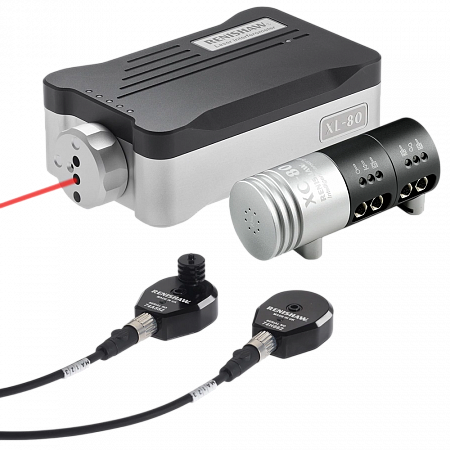

• Устройство XL-80 (лазерный блок и блок компенсации)
• Оптика для линейных измерений
• Устройство управления лучом LS350
• Датчик температуры воздуха с кабелем
• Датчик температуры материала с кабелем
• Комплект крепления оптики
• Магнитное основание (2 шт.)
• Магнитный базовый адаптер
• Штатив
• Чехол для штатива
• Кейс для всей системы
• Программное обеспечение.
Стандартная комплектация для линейных и угловых измерений:
• Устройство XL-80 (лазерный блок и блок компенсации)
• Оптика для линейных измерений
• Оптика для угловых измерений
• Устройство управления лучом LS350
• Датчик температуры воздуха с кабелем
• Датчик температуры материала с кабелем
• Комплект крепления оптики
• Магнитное основание (2 шт.)
• Магнитный базовый адаптер
• Штатив
• Чехол для штатива
• Кейс для всей системы
• Программное обеспечение.
Расширенная комплектация для линейных и угловых измерений:
• Устройство XL-80 (лазерный блок и блок компенсации)
• Оптика для линейных измерений
• Оптика для угловых измерений
• Поворотное зеркало
• Оптика прямой видимости для больших расстояний
• Оптика прямой видимости для коротких расстояний
• Комплект аксессуаров для измерения прямолинейности
• Затвор для прямолинейности
• Комплект для измерения прямоугольности
• Датчик температуры воздуха с кабелем
• Датчик температуры материала с кабелем
• Комплект крепления оптики
• Магнитное основание (2 шт.)
• Магнитный базовый адаптер
• Штатив
• Чехол для штатива
• Кейс для всей системы
• Программное обеспечение.
Дополнительная комплектация – калибратор поворотных осей XR20-W:
• Устройство XR20-W
• Монтажное кольцо
• Переходная пластина
• Приспособление для центрирования
• Адаптер для патрона
• Зарядное устройство
• Аккумуляторная батарея (3 шт.)
• Кабель USB и сетевой адаптер
• Программное обеспечение
• Кейс для всей системы.
Дополнительная информация:
• Оборудование внесено в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
