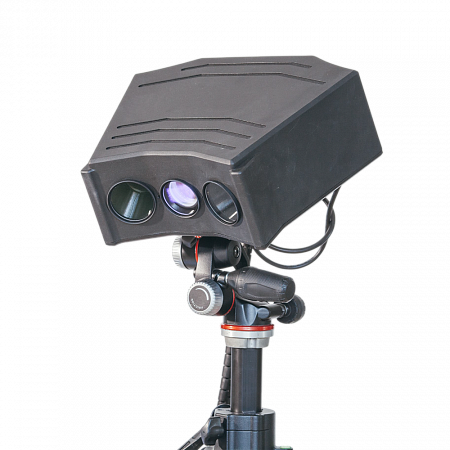

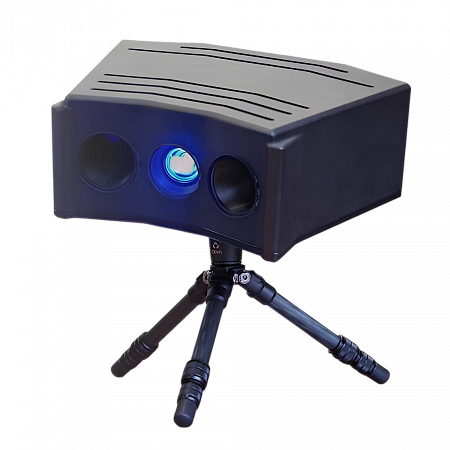

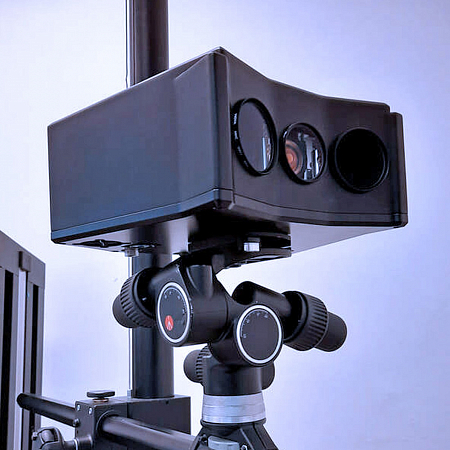

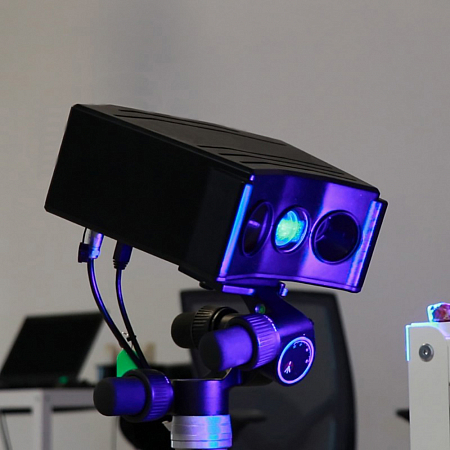

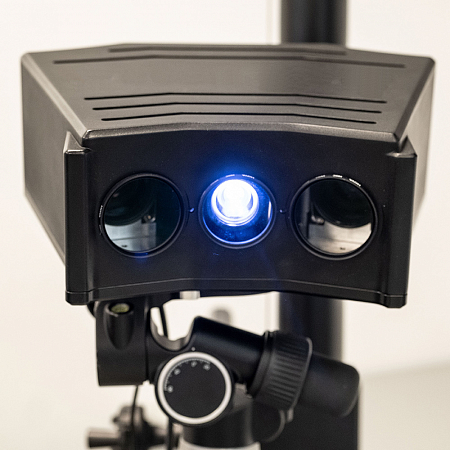

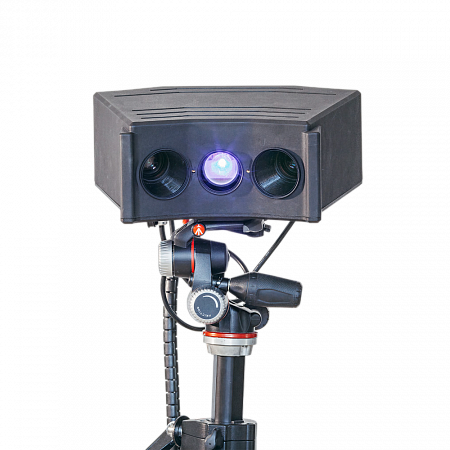

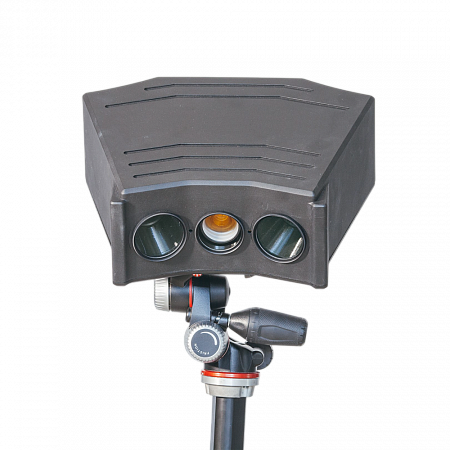

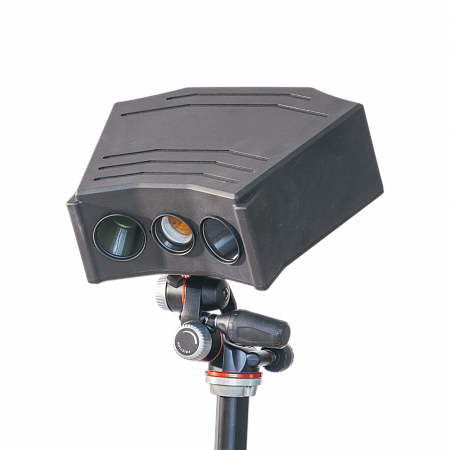

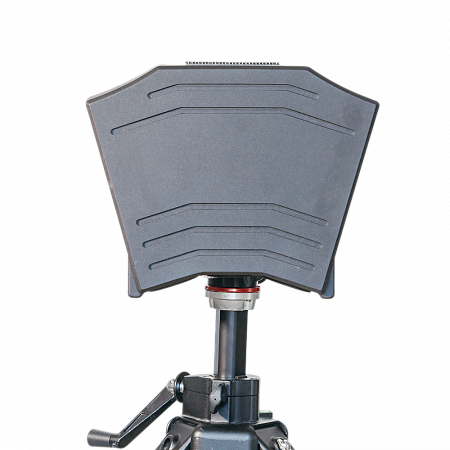

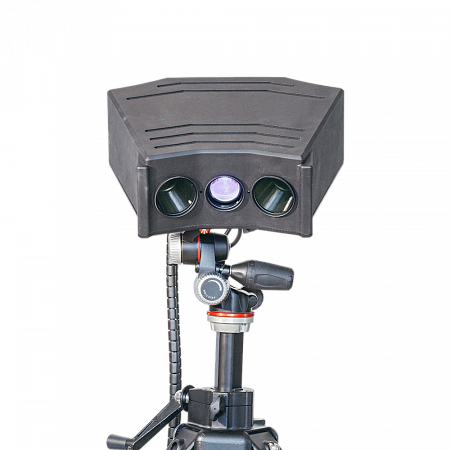

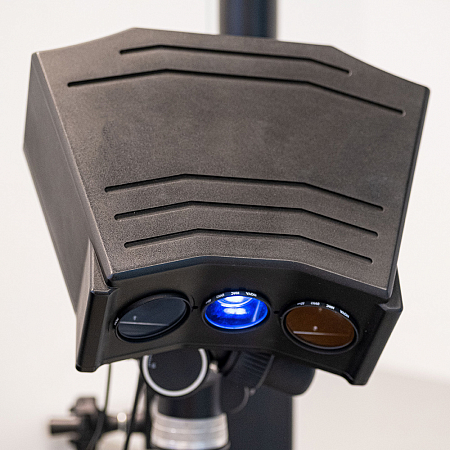

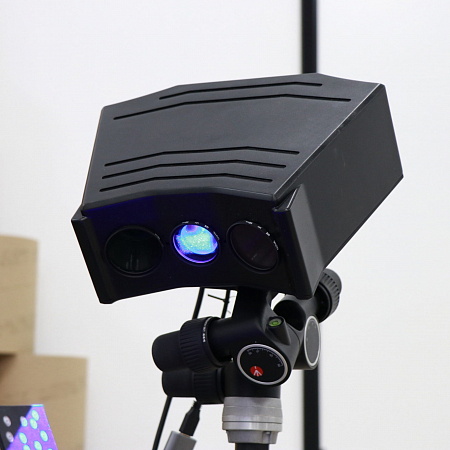

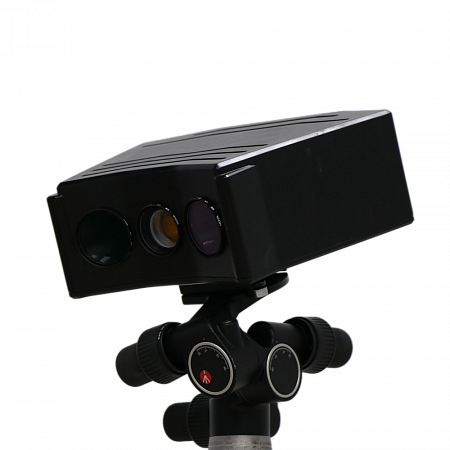

Оптический 3D-сканер ОптиСкан III используется в реверс-инжиниринге, быстром прототипировании, контроле качества и инспекции, 3D-моделировании. Он особенно полезен при производстве турбинных лопаток, микросхем и небольших деталей для литья под давлением, а также в детализированных численно обработанных компонентах. Его точность делает его бесценным в медицинской области для сканирования имплантатов и протезов, а в часовой и ювелирной промышленности он используется для захвата сложных деталей.
Использование технологии сканирования синего структурированного света значительно снижает шум от окружающего освещения, повышая качество сканирования. Новое поколение высокоскоростных камер в сочетании с быстрым сбором кадров сокращает время сканирования до менее одной секунды, повышая производительность. Использование оптического 3D-сканера ОптиСкан III позволит промышленным предприятиям усовершенствовать свои производственные процессы, повысить качество продукции и сократить затраты.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Метрологические и технические характеристики:
|
Характеристика |
Значение |
|
ОптиСкан III |
|
|
Диапазон измерения, мм |
120×60×45 |
|
Точность сканирования, мкм |
7 |
|
Плотность, точек на мм2 |
1233 |
|
Время сканирования, сек. |
1,0 |
|
Расстояние до объекта, мм |
186 |
|
Разрешающая способность, мм |
0,028 |
|
Тип источника света |
синий светодиод |
|
Количество камер, ед. |
2 |
|
Разрешение камер, Мп |
8,9 |
|
Вес сканера, кг |
5,05 |
|
Габаритные размеры (Д×Ш×В), мм |
230×294×105 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % |
|
|
Режим интерфейса |
USB 3.1 |
|
Выходные форматы |
stl, ply, obj, asc, bin |
Особенности и преимущества:
• Оптимальный 3D-сканер для контроля качества каждой детали, позволяющий проводить детальный анализ и гарантирующий соблюдение высочайших стандартов качества.
• Небольшая область сканирования в сочетании с двумя высокоскоростными камерами по 8,9 мегапикселей, обеспечивает плотный сбор данных и позволяет обнаруживать мельчайшие дефекты поверхности.
• Высокая плотность точек (1233 точек на мм2) облегчает детальный анализ и идеально подходит для проверки микроповреждений поверхности и производственных ошибок.
• Площадь сканирования составляет 120×60×45 мм, а время сканирования - 1 секунда, что позволяет минимизировать влияние внешних факторов на процесс сканирования.
• Технология синего структурированного света значительно снижает шум от окружающего освещения, что повышает качество сканирования.
• Способен сканировать тёмные поверхности с высокой точностью.
• Возможность калибровки конечным пользователем.
• Лёгкий, универсальный сканер с компактной конструкцией.
• Встроенная система температурной компенсации и высокая устойчивость к пыли и влаге позволяют легко адаптировать сканер к различным условиям применения.
• Возможность взаимодействия с широким портфелем аксессуаров, поставляемых вместе со сканером или доступных в качестве опций.
• Оптический 3D-сканер ОптиСкан III интегрируется с роботизированными измерительными системами с низкой грузоподъёмностью.
• Для подключения 3D-сканера ОптиСкан III к компьютеру необходим только кабель USB 3.1.
• Простое в освоении и функциональное программное обеспечение, благодаря которому пользователи любого уровня подготовки смогут осуществлять профессиональное 3D-сканирование.
Комплектация:
Стандартная комплектация:
• Оптический 3D-сканер ОптиСкан III
• Калибровочная пластина
• Соединительный кабель
• Блок питания постоянного тока
• Комплект специальных меток
• Набор специальных маркеров

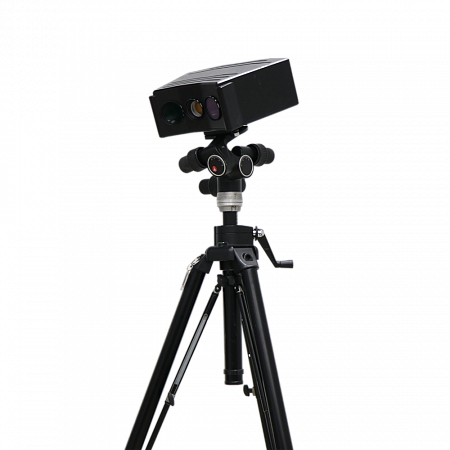

• Штатив

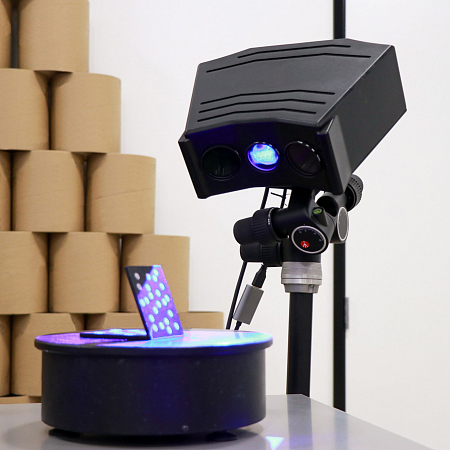

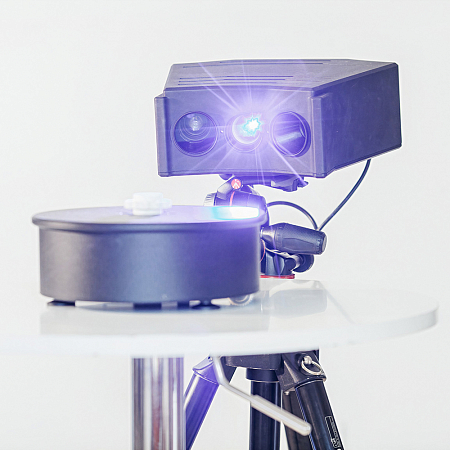

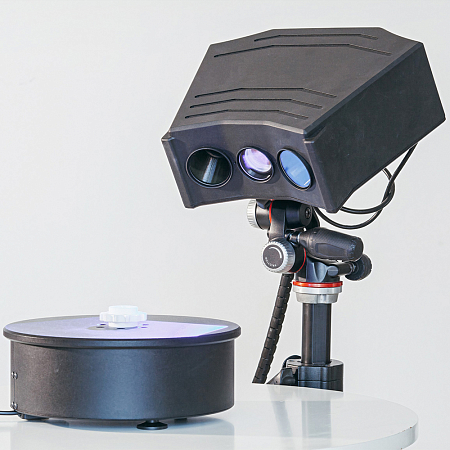

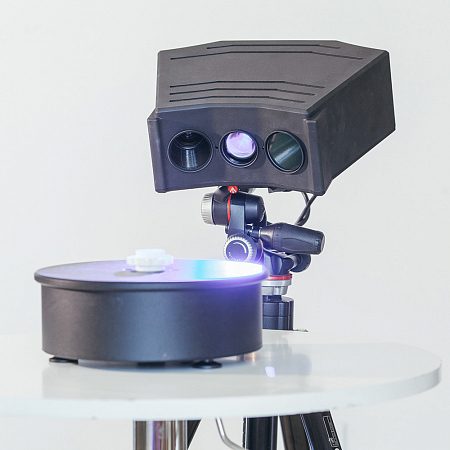

• Поворотный стол
• USB накопитель с ПО
• USB-электронный ключ для ПО
• Техническая документация (руководство по эксплуатации, паспорт)
• Кейс для транспортировки.
Дополнительная комплектация (по запросу).
Дополнительная информация:
• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
