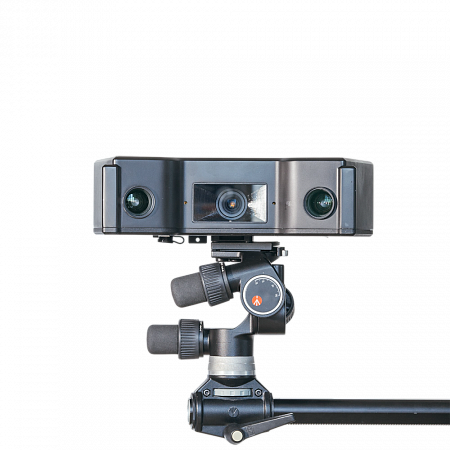

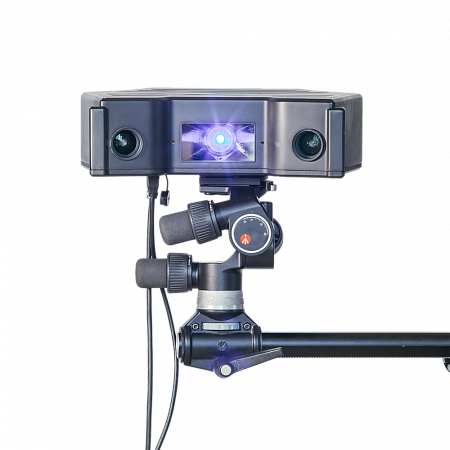

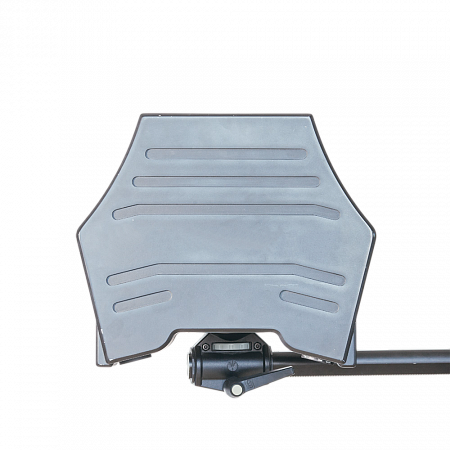

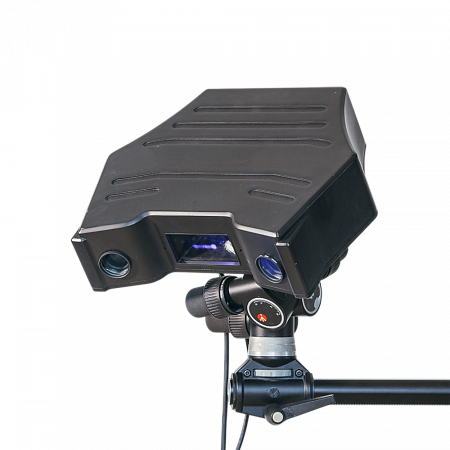

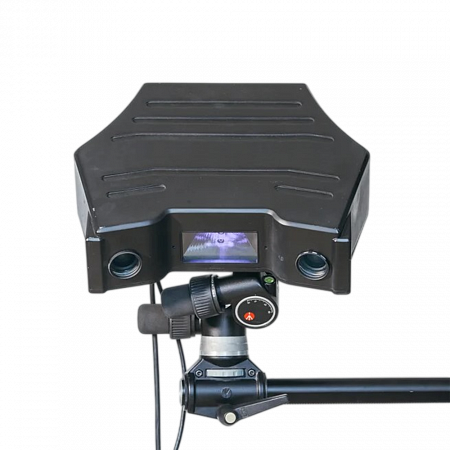

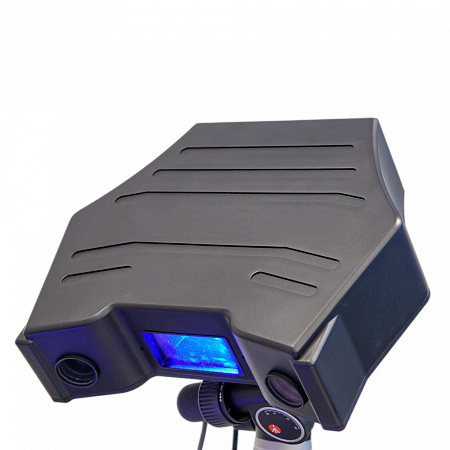

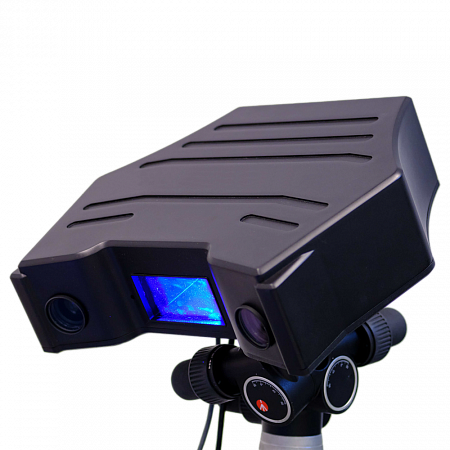

Оптический 3D-сканер ОптиСкан II

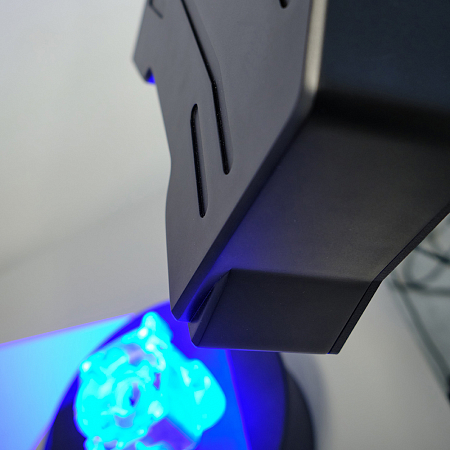

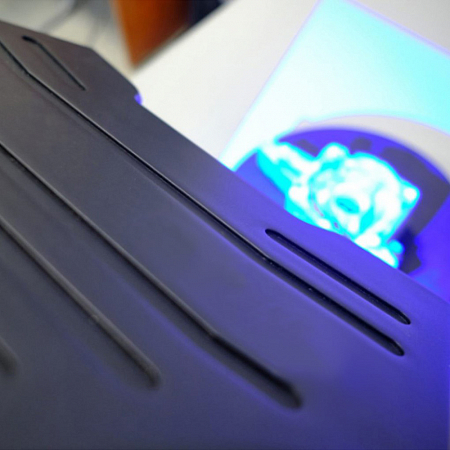

Оптический 3D-сканер ОптиСкан II предназначен для точного сканирования объектов среднего размера (от 7 см до 1 м) для обратного проектирования и бесконтактного контроля качества. ОптиСкан II объединяет современные технологические достижения, предлагая надёжные и экономичные решения для сканирования. Его универсальный диапазон сканирования гарантирует превосходные результаты. Используемый в сканере синий светодиодный источник света для получения последовательных и чётких изображений в различных средах подходит для широкого промышленного применения: реконструкции повреждённых деталей и узлов, измерения трудноизмеримых объектов, точного воспроизведения САПР и бесконтактного контроля качества изделий из таких материалов как стекло, резина, пластик и др.

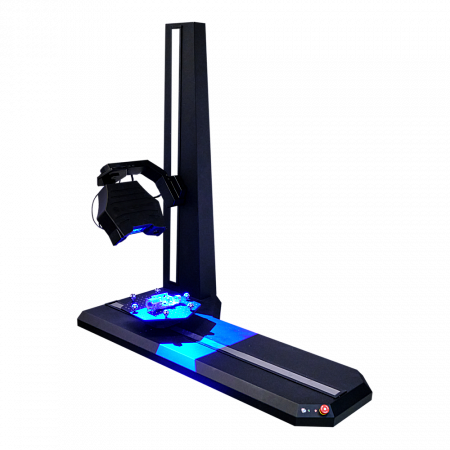

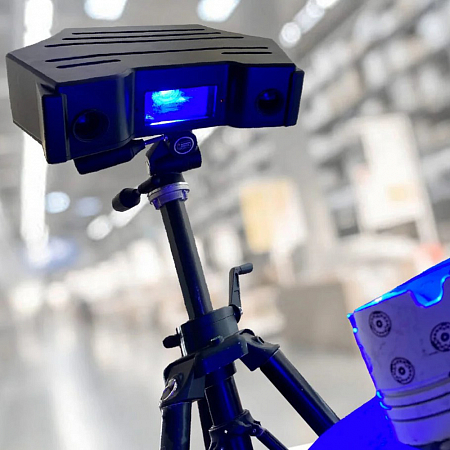

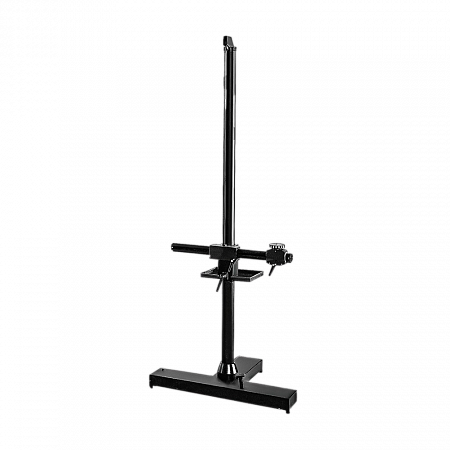

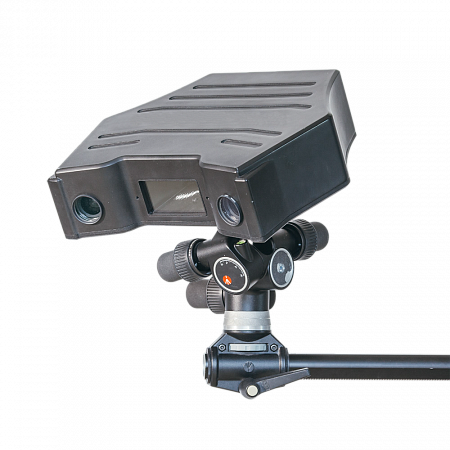

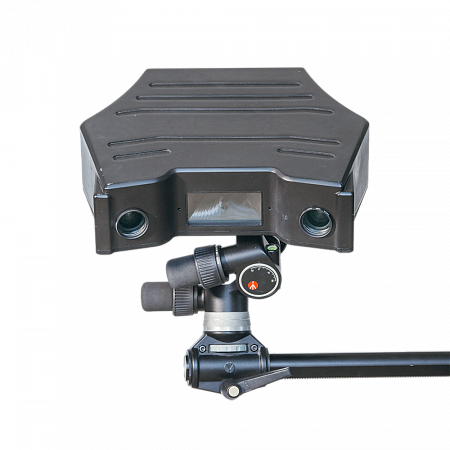

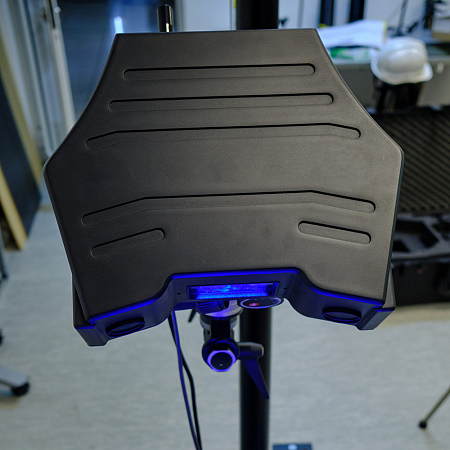

Имея возможность интеграции с роботизированными измерительными системами и наличию поворотного стола имеется возможность автоматизации контроля геометрии небольших объектов. Оптический 3D-сканер ОптиСкан II можно устанавливать на штатив, кронштейны, роботизированные руки.

Внедрение ОптиСкан II не только повышает эффективность производства, но и укрепляет стандарты качества материалов, сокращая количество ошибок. Этот сканер представляет собой сбалансированное решение по стоимости и производительности для отраслей, стремящихся модернизировать свои процессы контроля и проектирования в рамках бюджетных ограничений.

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Метрологические и технические характеристики:

Характеристика	Значение
	ОптиСкан II
Диапазон измерения, мм	320×190×120
Точность сканирования, мкм	9
Плотность, точек на мм2	117
Время сканирования, сек.	1,2
Расстояние до объекта, мм	400
Разрешающая способность, мм	0,093

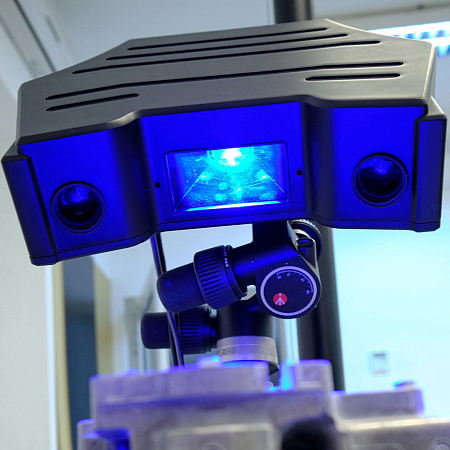

Тип источника света	синий светодиод
Количество камер, ед.	2
Разрешение камер, Мп	7
Вес сканера, кг	5,05
Габаритные размеры (Д×Ш×В), мм	350×290×90
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, %	+10 - +30 10 - 80
Режим интерфейса	USB 3.1
Выходные форматы	stl, ply, obj, asc, bin

Особенности и преимущества:

• Оснащён современными высокоскоростными камерами разрешением 7 мегапикселей и новым проектором с высокой интенсивностью источника света.

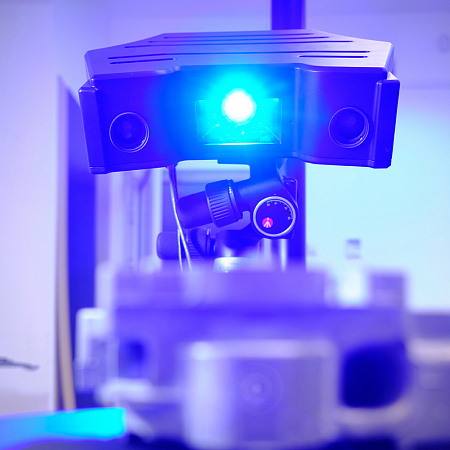

• Мощный синий светодиодный источник света с увеличенным сроком службы.
• Обеспечивает высокую плотность точек сканирования (117 точек на мм²), а его точность достигает 9 мкм.
• Имеет уменьшенное расстояние между сканером и сканируемым объектом для повышения удобства эксплуатации устройства.
• Площадь сканирования составляет 320×190×120 мм, а время сканирования - 1,2 секунды, что позволяет минимизировать влияние внешних факторов на процесс сканирования.
• Эффективный процесс сканирования за счёт поддержки чёрных и отражающих поверхностей.
• Лёгкий, универсальный сканер с компактной конструкцией.
• Возможность взаимодействия с широким портфелем аксессуаров, поставляемых вместе со сканером или доступных в качестве опций.

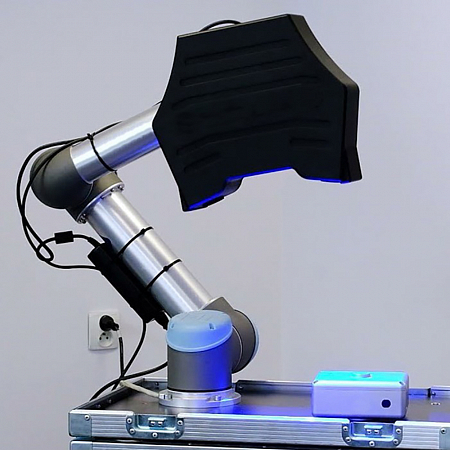

• Оптический 3D-сканер ОптиСкан II интегрируется с роботизированными измерительными системами.
• Для подключения 3D-сканера ОптиСкан II к компьютеру необходим только кабель USB 3.1.
• Простое в освоении и функциональное программное обеспечение, благодаря которому пользователи любого уровня подготовки смогут осуществлять профессиональное 3D-сканирование.

Комплектация:

Стандартная комплектация:
• Оптический 3D-сканер ОптиСкан II

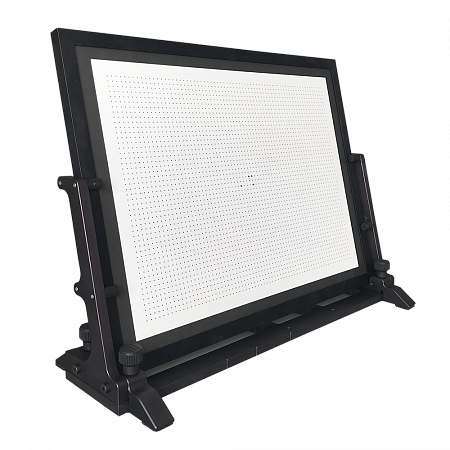

• Калибровочная пластина
• Соединительный кабель
• Блок питания постоянного тока

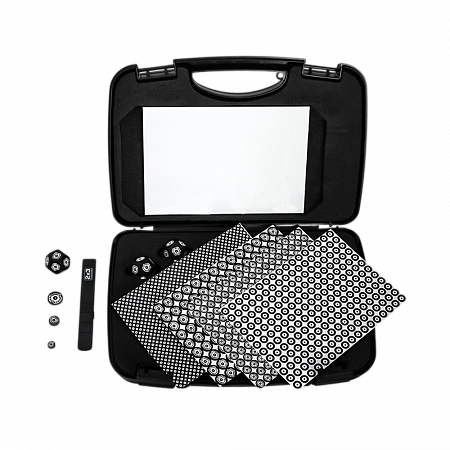

• Комплект специальных меток
• Набор специальных маркеров

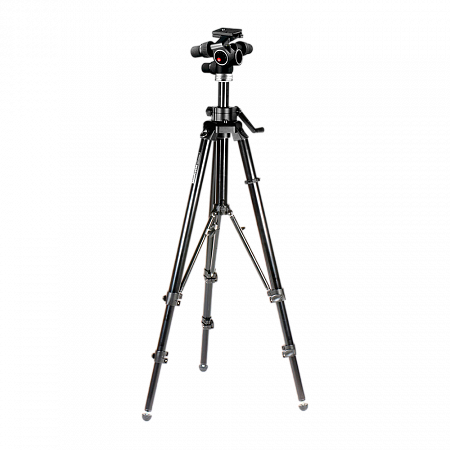

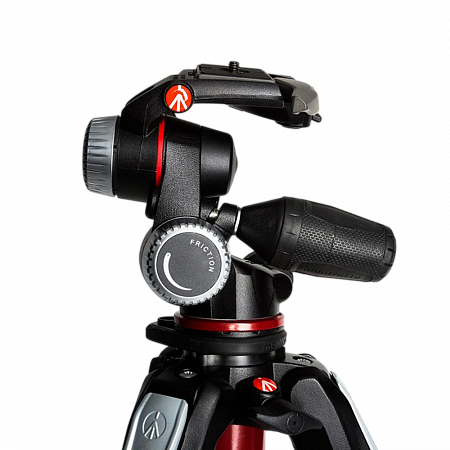

• Штатив

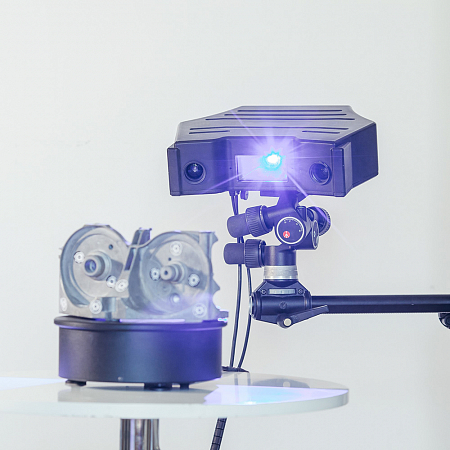

• Поворотный стол
• USB накопитель с ПО
• USB-электронный ключ для ПО
• Техническая документация (руководство по эксплуатации, паспорт)

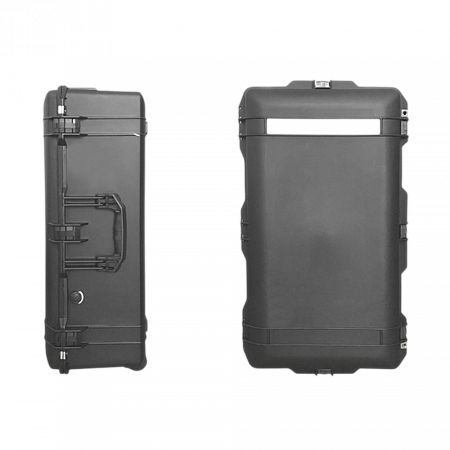

• Кейс для транспортировки.

Дополнительная комплектация (по запросу).

Дополнительная информация:

• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
