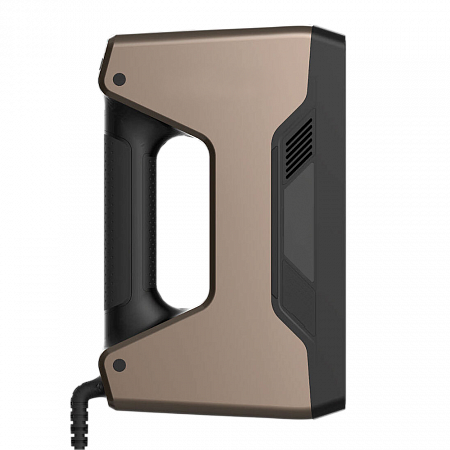

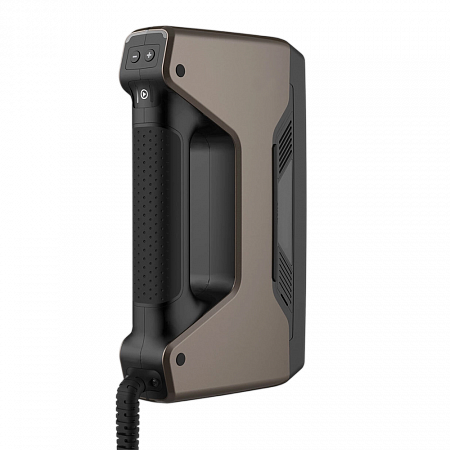

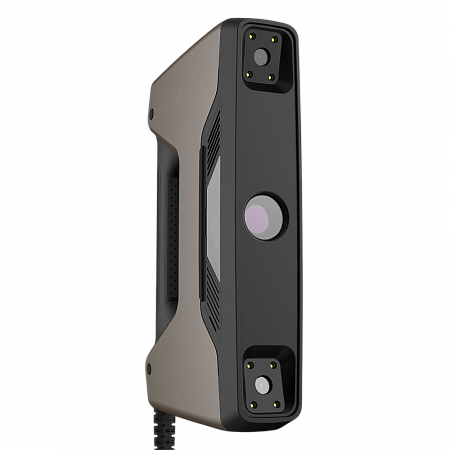

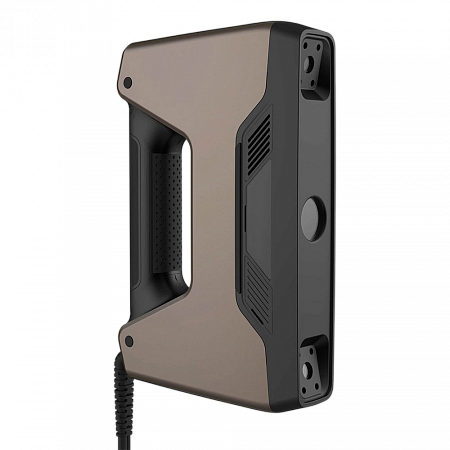

Оптический 3D-сканер ЭлетСкан PRO HD

Многофункциональный оптический 3D-сканер ЭлетСкан PRO HD гарантирует максимально высокую эффективность и профессиональный уровень 3D-сканирования для различных применений. Многофункциональная и модульная конструкция обеспечивают непревзойденную производительность, разрешение и точность при ручном сканировании.

3D-сканер ЭлетСкан PRO HD поддерживает четыре режима сканирования. Режим ручного быстрого сканирования подходит для сканирования крупных объектов или объектов, которые нелегко переместить. Режим ручного HD-сканирования позволяет получить больше деталей, чем быстрый режим, и лучше всего подходит для сканирования небольших или сложных объектов с высоким разрешением. В режиме стационарного сканирования 3D-сканер устанавливается на штатив и может быть сопряжён с автоматическим поворотным столом. Этот режим обычно используется для сканирования небольших и устойчивых объектов. Каждый режим сканирования предлагает свой набор более продвинутых настроек.

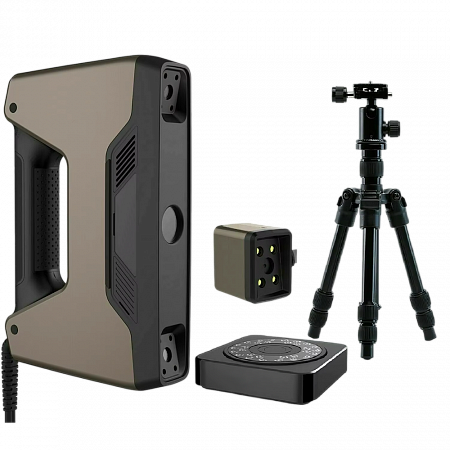

Конструктивно прибор представляет собой 3D-сканер, состоящий из проектора и двух цифровых камер с входящим в комплект программным обеспечением. Возможно дополнительное расширение функционала сканера дополнительной камерой, которая позволяет сканировать с цветом и текстурой, а также дооснащение поворотным столом и штативом, которые подойдут для высококачественного сканирования в помещениях.

Модуль цветного сканирования	Поворотный стол	Штатив

Оптический 3D-сканер ЭлетСкан PRO HD подходит для широкого диапазона задач, среди которых оцифровка и создание 3D-моделей объектов, в том числе со сложной геометрией поверхности, среднего и крупного размера, дизайн, архитектура, портретное сканирование людей, здравоохранение, образование и наука, реверс-инжиниринг и кастомизация объектов из самых различных материалов.

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Метрологические и технические характеристики:

Характеристика	Значение
	ЭлетСкан PRO HD
Источник света:	структурированный белый цвет
Скорость сканирования, измерений в секунду: ручное быстрое сканирование ручное HD-сканирование	до 1 500 000 до 3 000 000
Скорость сканирования, кадров в секунду: ручное быстрое сканирование ручное HD-сканирование стационарное (с поворотным столом) стационарное (без поворотного стола)	30 10 единичный скан <0,5 сек. единичный скан <0,5 сек.
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм: ручное быстрое сканирование ручное HD-сканирование стационарное (с поворотным столом) стационарное (без поворотного стола)	±0,225 ±0,090 ±0,042 ±0,042
Диапазон измерений геометрических размеров объектов в инфракрасном режиме, мм	0 - 310
Объёмная точность с маркерами, мм/м	0,3
Режим выравнивания: ручное быстрое сканирование ручное HD-сканирование стационарное (с поворотным столом) стационарное (без поворотного стола)	по маркерам, по особенностям геометрии, гибридное по маркерам, по текстуре, по особенностям геометрии, гибридное по кодируемым маркерам стола, по особенностям геометрии, по маркерам, ручное по маркерам, по особенностям геометрии, ручное
Область сканирования, мм:	209×160 ~ 310×240
Глубина проникающей способности, мм:	±100
Наилучшее расстояние до объекта, мм	510
Расстояние между точками, мм: ручное быстрое сканирование ручное HD-сканирование стационарное (с поворотным столом) стационарное (без поворотного стола)	0,25 - 3,0 0,2 - 3,0 0,24 0,24
Захват текстуры (цветное сканирование)	есть, с модулем цветного сканирования
Габаритные размеры (Д×Ш×В), мм, не более	47×251×256
Масса, г, не более	1250
Напряжение питания от источника постоянного тока, В	12
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, %	0 - +40 не более 90
Лазерный класс: режим белого света инфракрасный режим	безопасный для глаз класс I (безопасный для глаз)
Режим интерфейса	USB 3.0
Выходные форматы	obj, stl, asc, ply, p3, 3mf

Особенности и преимущества:

• Обеспечивает высокую точность и разрешение при сканировании деталей разного размера.
• Имеет 4 режима сканирования: ручное быстрое сканирование, ручное HD-сканирование, стационарное сканирование с поворотным столом или без него.
• Благодаря минимальному расстоянию между точками 0,2 мм и оптимизированному алгоритму обеспечивает высокое разрешение и точность как при ручном сканировании, так и при фиксированном.
• Множество методов позиционирования, выравнивание по маркерам, по текстуре, по особенностям геометрии, по кодируемым маркерам стола, гибридное и ручное выравнивание, значительно повышают эффективность сканирования без дополнительной подготовки.
• Благодаря аппаратному и программному алгоритму проецирования освещения способен сканировать более широкий спектр объектов тёмного или чёрного цвета и металлических поверхностей.
• С помощью различных методов позиционирования, в процессе работы можно перемещать как объекты, так и сам сканер.
• Скорость сканирования в режиме ручного быстрого сканирования составляет 30 кадров в секунду, в ручном HD-сканировании – 10 кадров в секунду, а в режиме фиксированного сканирования для получения скана требуется менее чем полсекунды.
• В режиме ручного быстрого сканирования скорость сканирования составляет 1 500 000 измерений в секунду, а в ручном HD-сканировании – 3 000 000 измерений в секунду.

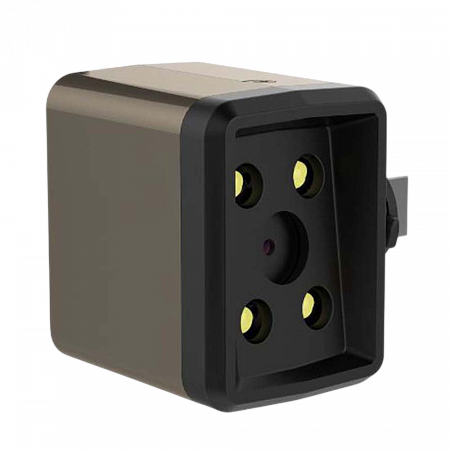

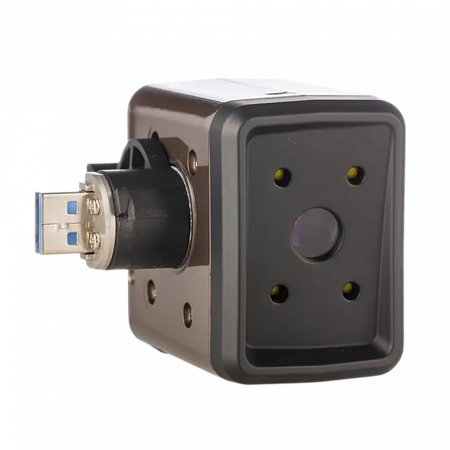

• Сканер можно дополнить модулем цветного сканирования, позволяющим сканировать с цветом и текстурой и получить качественную модель с точной цветопередачей.

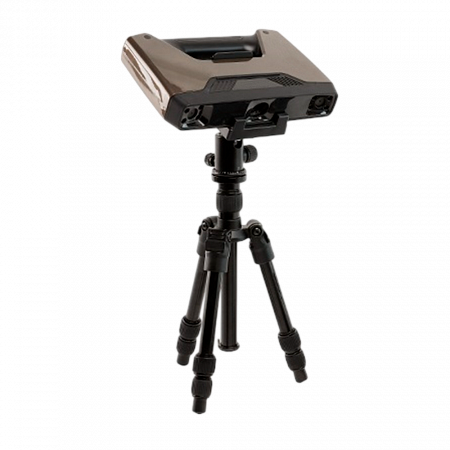

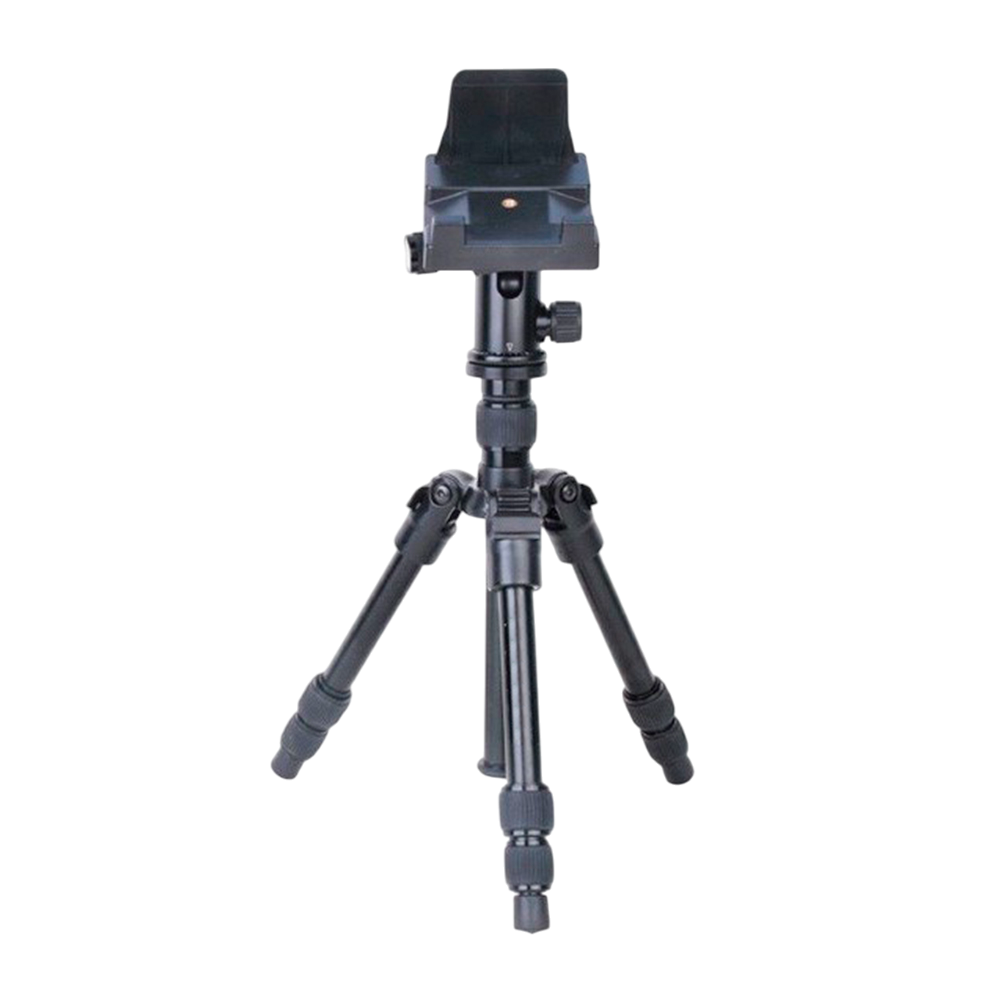

• Для повышения точности возможна установка сканера на штатив, позволяющий выполнять стационарное автоматическое сканирование.
• Простое в освоении и функциональное программное обеспечение, благодаря которому пользователи любого уровня подготовки смогут осуществлять профессиональное 3D-сканирование.

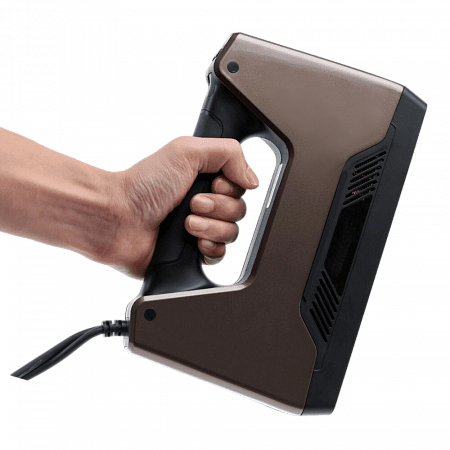

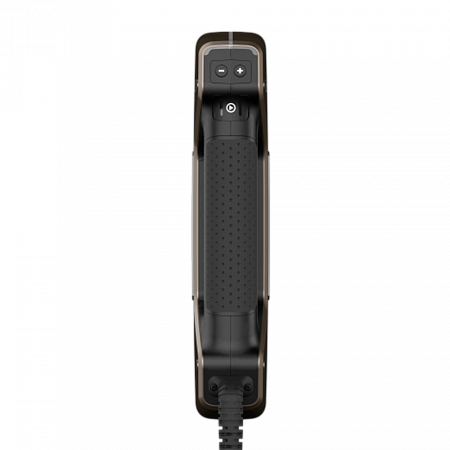

• Малый вес, компактность, эргономичный дизайн, удобная ручка позволяют использовать сканер для широкого спектра задач.

Комплектация:

Стандартная комплектация:

• Оптический 3D-сканер ЭлетСкан PRO HD
• Калибровочная пластина
• Соединительный кабель
• Блок питания постоянного тока
• Комплект специальных меток
• Съёмный крепеж для экрана на сканер
• USB-накопитель с ПО
• Техническая документация (руководство по эксплуатации, паспорт)
• Сумка-кейс для транспортировки.

Дополнительная комплектация (по запросу):

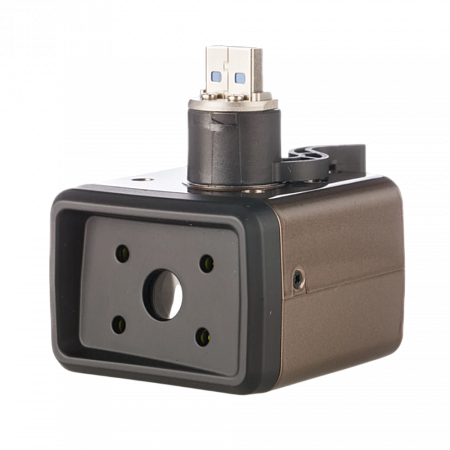

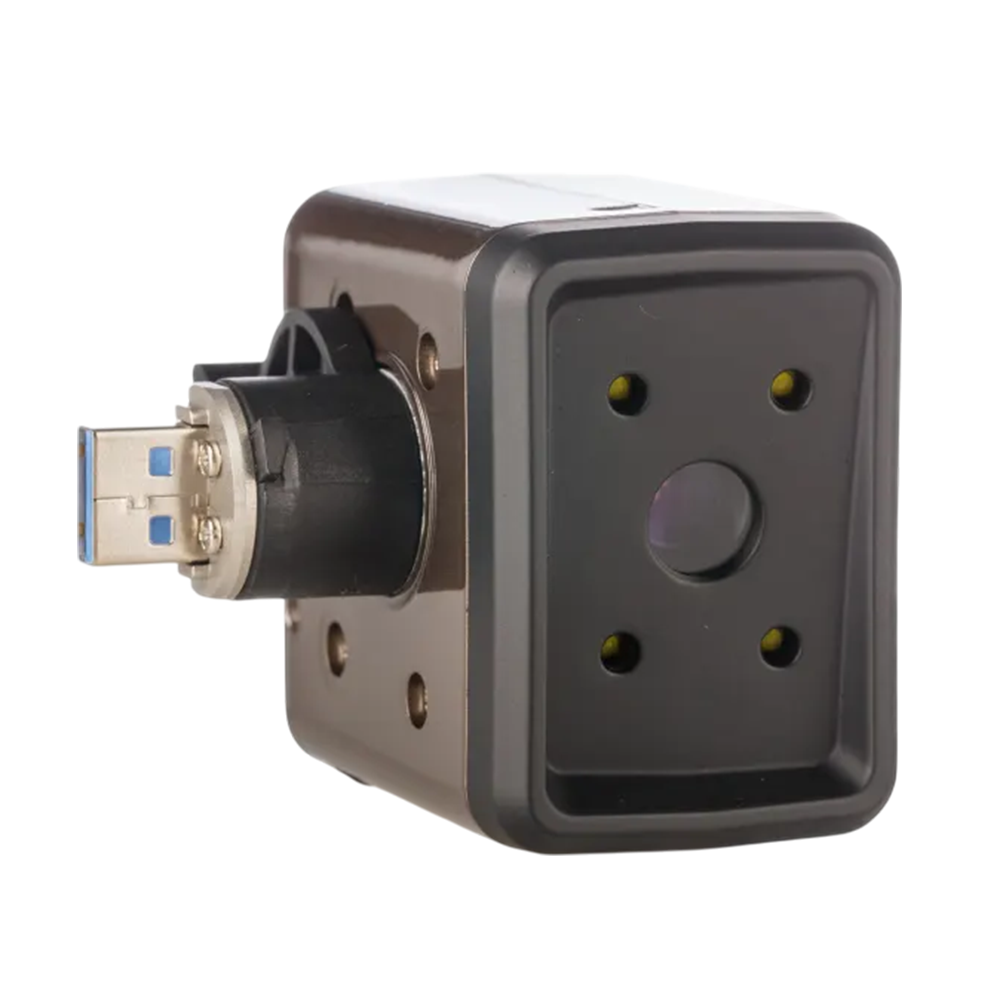

• Модуль цветного сканирования

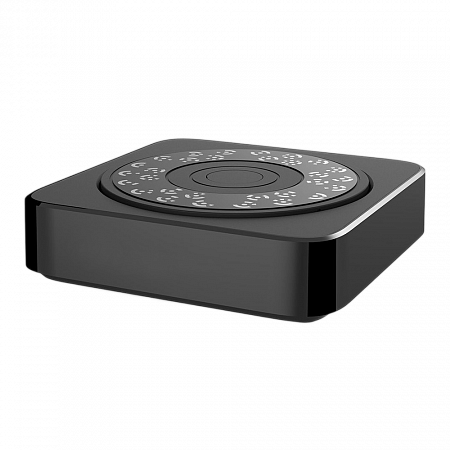

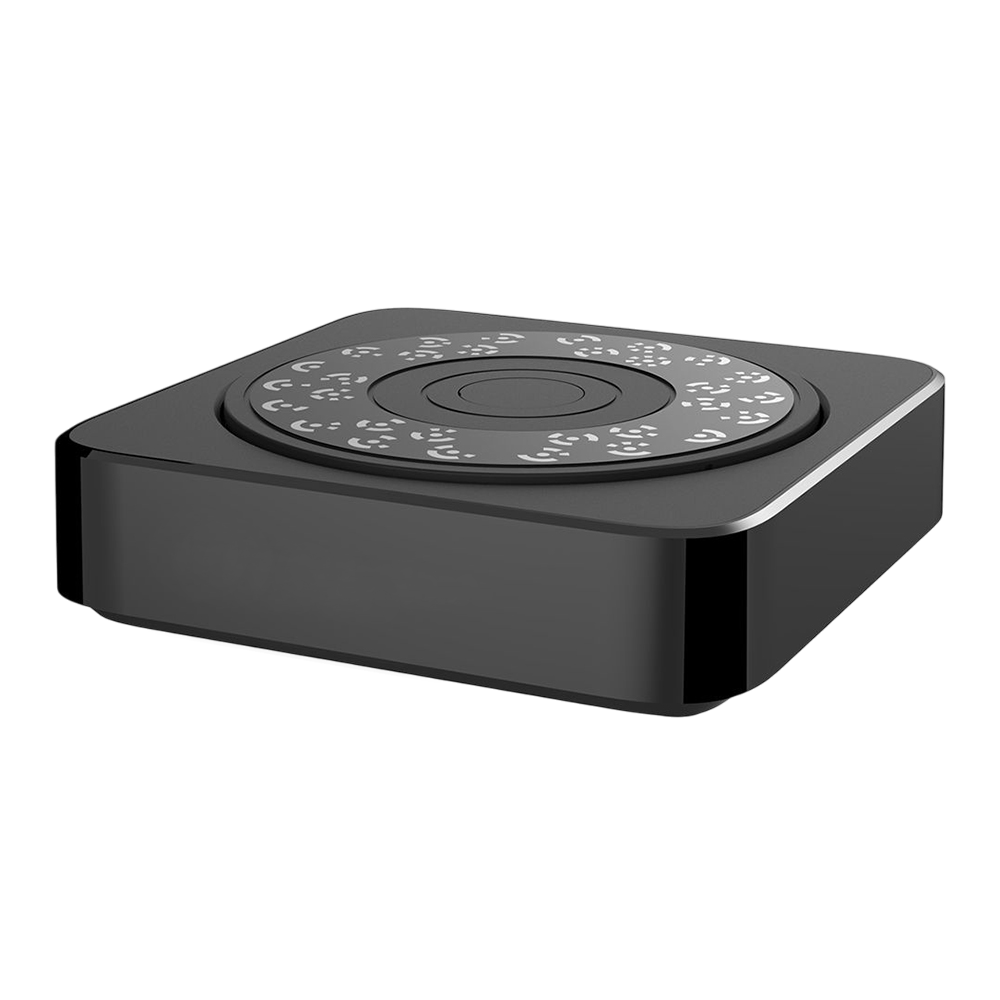

• Поворотный стол

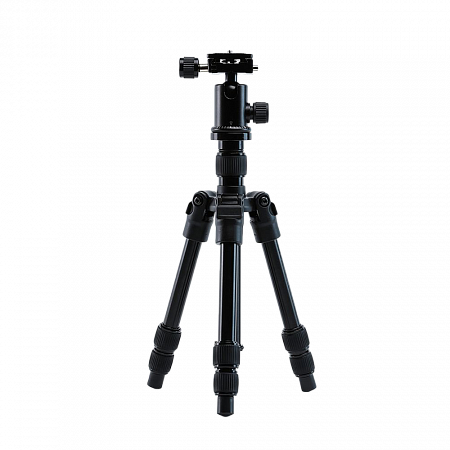

• Штатив.

Дополнительная информация:

• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
