3D-сканер ЭлетСкан PRO 2X V2 поддерживает четыре режима сканирования: ручное быстрое сканирование, ручное HD-сканирование, стационарное сканирование (без стола) и стационарное сканирование (со столом), а также несколько режимов выравнивания: по текстуре, по маркерам, по особенностям геометрии, по кодируемым маркерам стола, по оборотным маркерам, по глобальным маркерам, гибридное и ручное выравнивание.

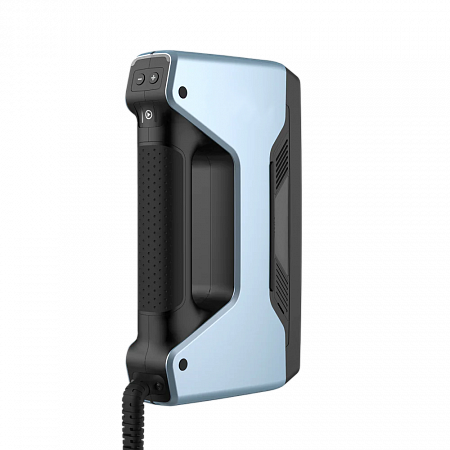

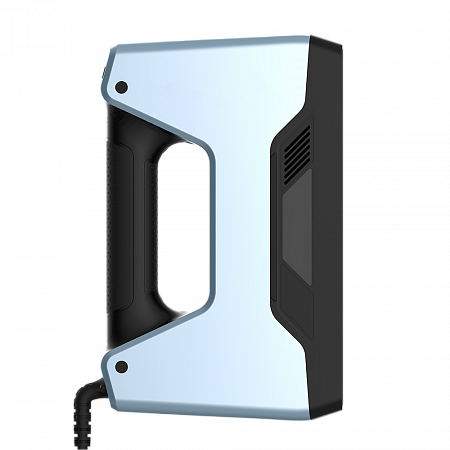

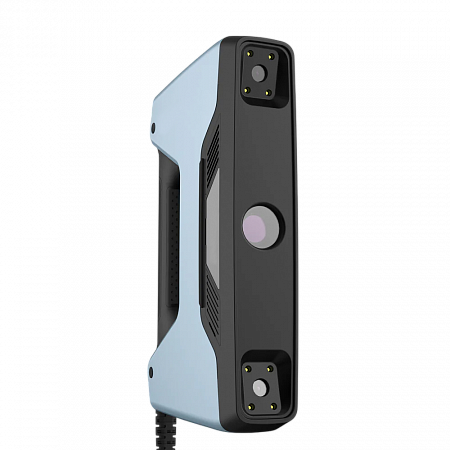

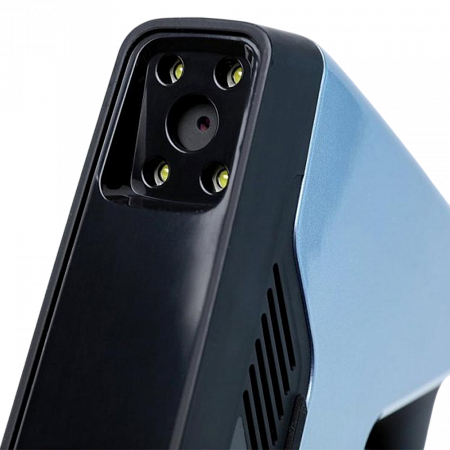

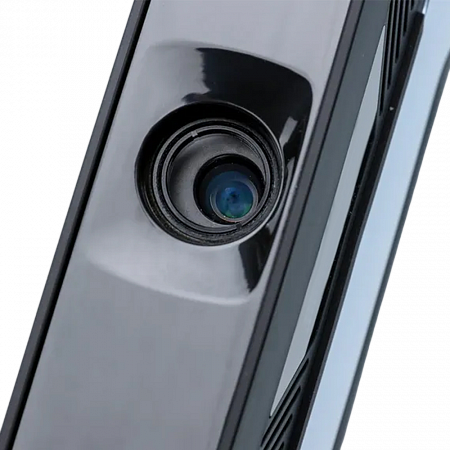

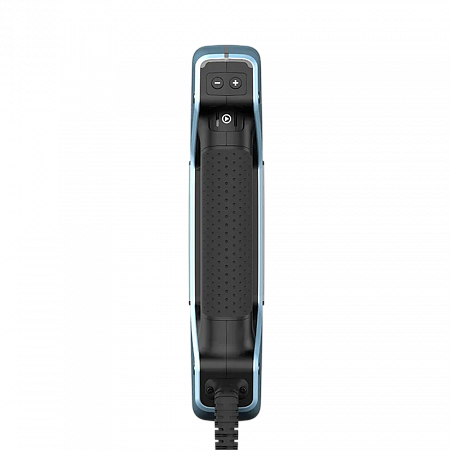

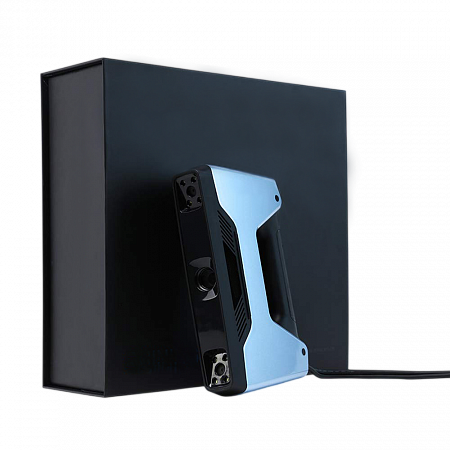

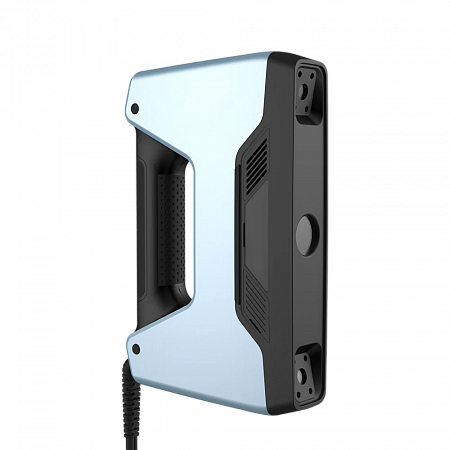

Конструктивно прибор представляет собой 3D-сканер, состоящий из проектора и двух цифровых камер с входящим в комплект программным обеспечением. Возможно дополнительное расширение функционала сканера дополнительной камерой, которая позволяет сканировать с цветом и текстурой, а также дооснащение поворотным столом и штативом, которые подойдут для высококачественного сканирования в лабораториях, студиях и других помещениях.
|
|
|
|

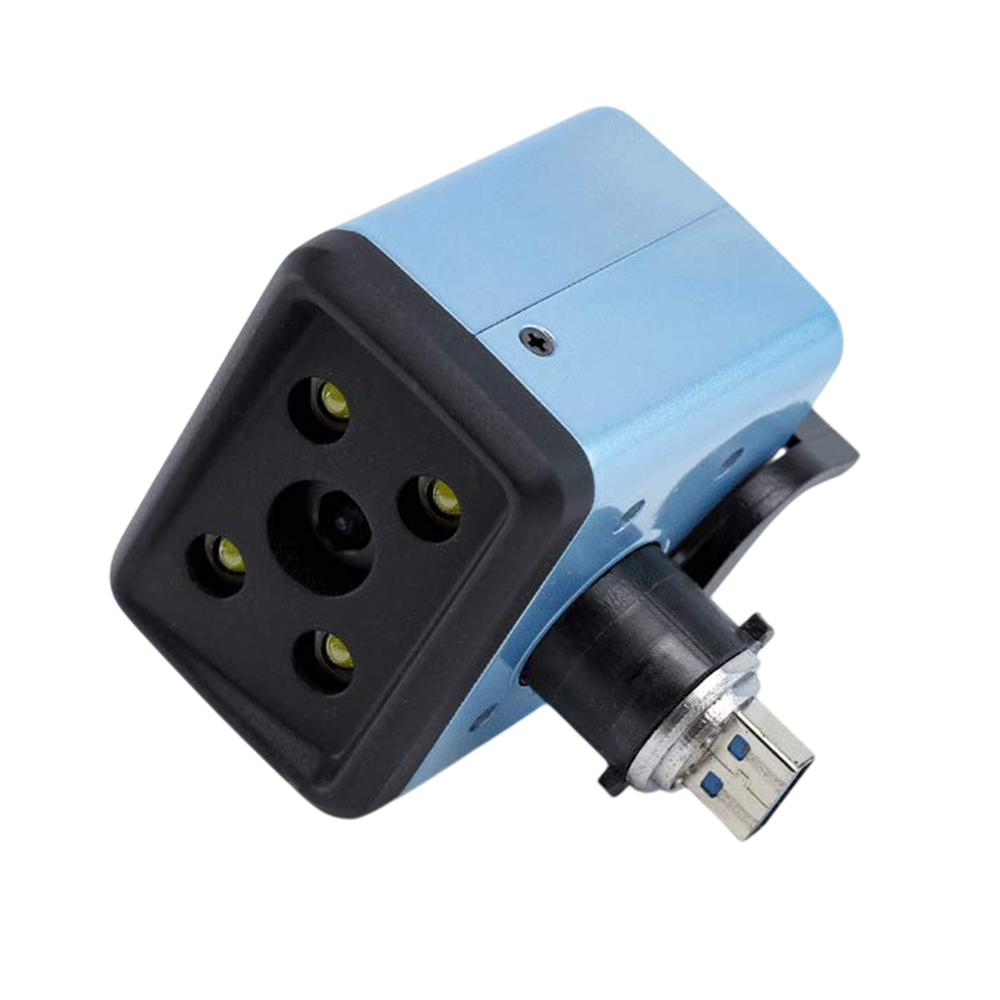

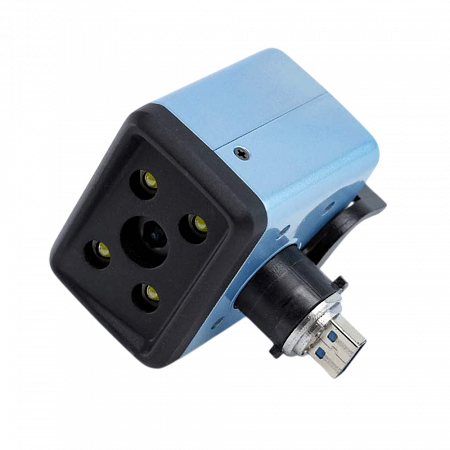

Модуль цветного сканирования |

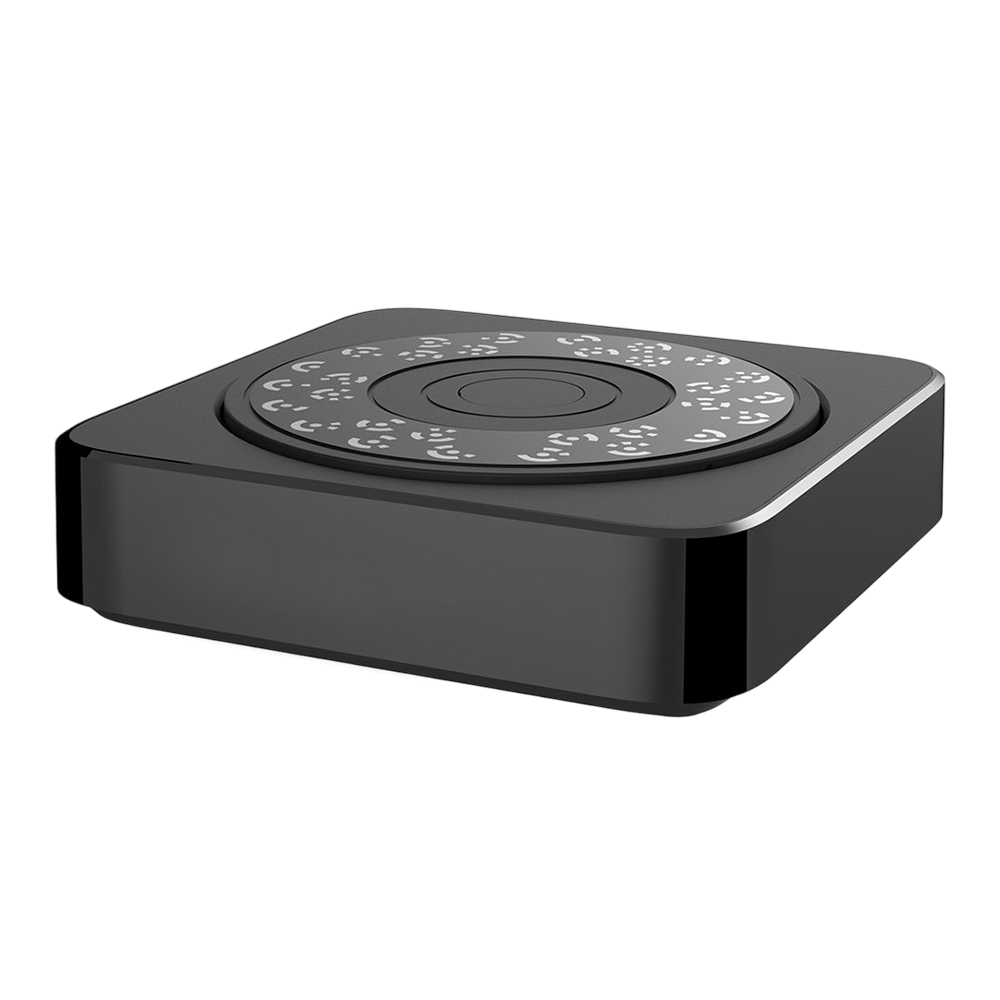

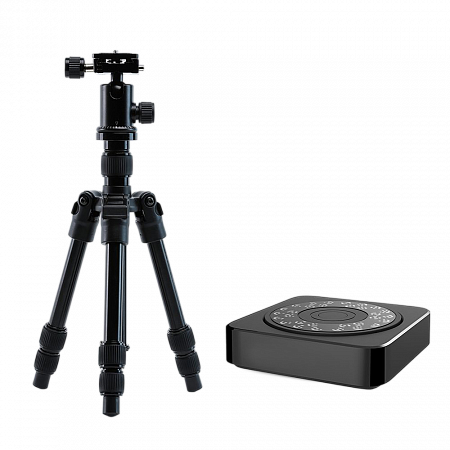

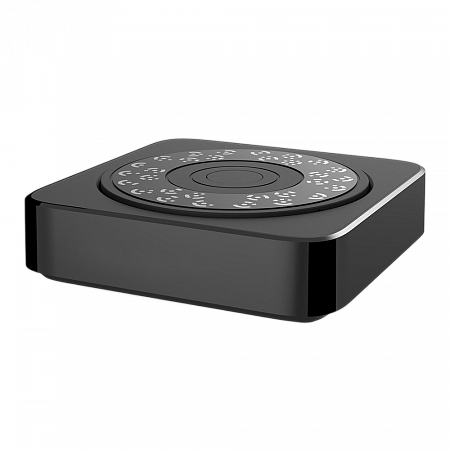

Поворотный стол |

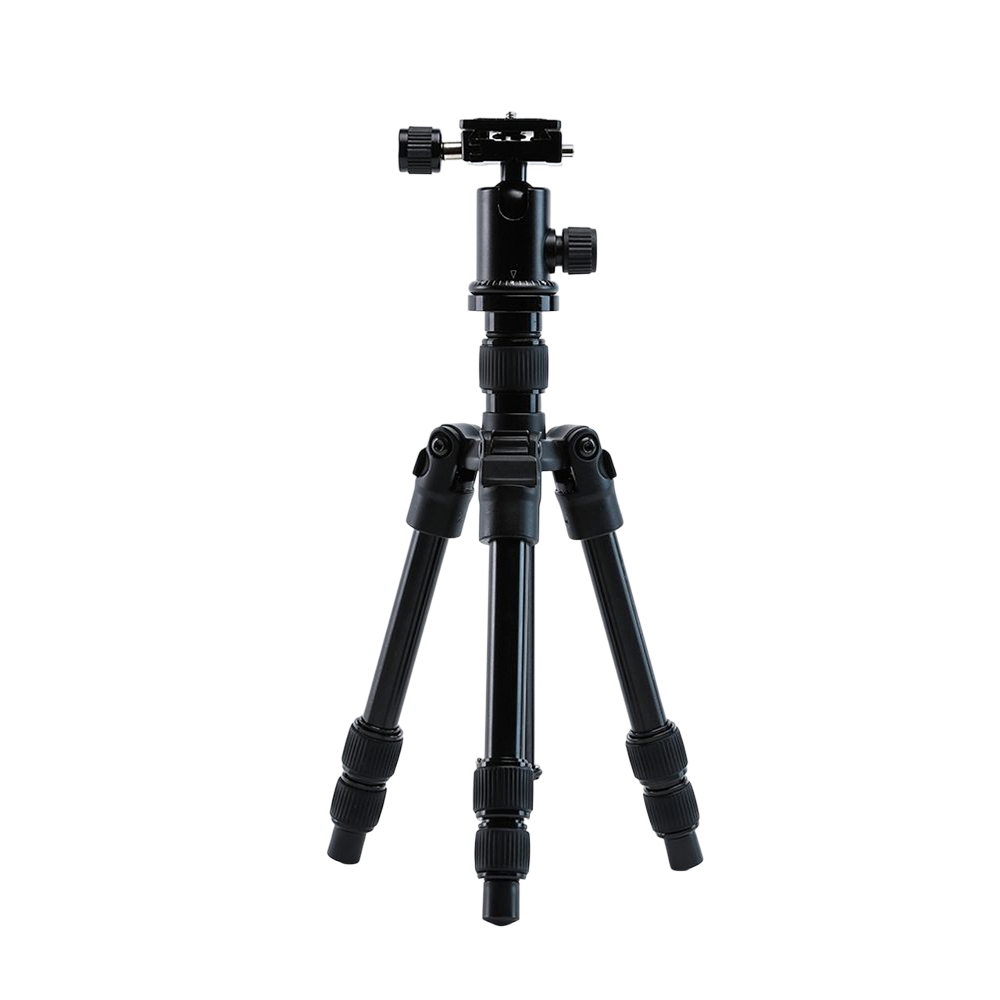

Штатив |
Оптический 3D-сканер ЭлетСкан PRO 2X V2 может найти применение в 3D-моделировании, оцифровке объектов для VR и AR, дизайне, архитектуре, производстве и ремонте, производстве научных исследований и образовательном процессе, здравоохранении, сканирование людей и частей тела.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Метрологические и технические характеристики:
|
Характеристика |
Значение |
|
ЭлетСкан PRO 2X V2 |
|
|
Источник света: |
структурированный белый цвет |
|
Скорость сканирования, измерений в секунду: ручное быстрое сканирование ручное HD-сканирование |
|
|
Скорость сканирования, кадров в секунду: ручное быстрое сканирование ручное HD-сканирование стационарное (с поворотным столом) стационарное (без поворотного стола) |
|
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм: |
|
|
Диапазон измерений геометрических размеров объектов в инфракрасном режиме, мм |
0 - 310 |
|
Объёмная точность с маркерами, мм/м |
0,3 |
|
Разрешение камеры, Мп |
1,3 |
|
Режим выравнивания: |
|
|
Область сканирования, мм: |
150×120 ~ 250×200 |
|
Глубина проникающей способности, мм: |
300 - 500 |
|
Наилучшее расстояние до объекта, мм |
400 |
|
Расстояние между точками, мм: ручное быстрое сканирование ручное HD-сканирование стационарное (с поворотным столом) стационарное (без поворотного стола) |
|
|
Захват текстуры (цветное сканирование) |
есть, с модулем цветного сканирования |
|
Габаритные размеры (Д×Ш×В), мм, не более |
47×251×256 |
|
Масса, г, не более |
1250 |
|
Напряжение питания от источника постоянного тока, В |
12 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % |
|
|
Лазерный класс: режим белого света инфракрасный режим |
|
|
Режим интерфейса |
USB 3.0 |
|
Выходные форматы |
obj, stl, asc, ply, p3, 3mf |
Особенности и преимущества:
• Позволяет получить высококачественные результаты при сканировании объектов как малого, так и большого размеров.
• Имеет расширенные возможности сканирования и высокую эффективность в большом диапазоне задач и областей.
• Имеет 4 режима сканирования: ручное быстрое сканирование, ручное HD-сканирование, стационарное сканирование с поворотным столом или без него.
• Режим ручного HD-сканирования позволяет сканировать без использования маркеров.
• Минимальная дистанция сканирования в режимах ручного и HD-сканирования составляет 0,2 мм, поэтому сканы получаются очень высокого разрешения со всеми, даже очень мелкими, деталями.
• Имеет увеличенную зону сканирования и улучшенную объёмную точность для сканирования крупных объектов.
• Имеет несколько режимов выравнивания: по текстуре, по маркерам, по особенностям геометрии, по маркерам поворотного стола, по оборотным маркерам, по глобальным маркерам, гибридное и ручное выравнивание.
• Скорость сканирования в режиме ручного быстрого сканирования составляет 30 кадров в секунду, в ручном HD-сканировании – 10 кадров в секунду, а в режиме фиксированного сканирования для получения скана требуется менее одной секунды.
• В режиме ручного быстрого сканирования скорость сканирования составляет 1 500 000 измерений в секунду, а в ручном HD-сканировании – 3 000 000 измерений в секунду.
• Сканер можно дополнить модулем цветного сканирования, позволяющим сканировать с цветом и текстурой и получить качественную модель с точной цветопередачей.

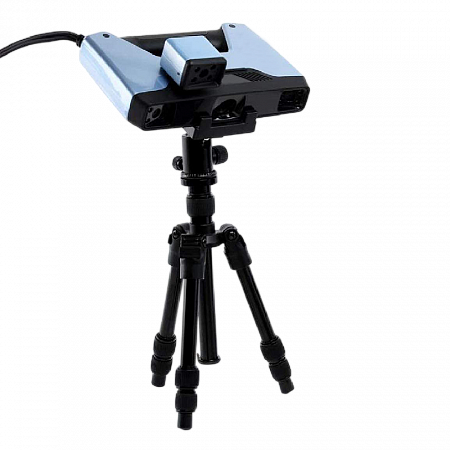

• Для повышения точности возможна установка сканера на штатив, позволяющий выполнять стационарное автоматическое сканирование.
• Простое в освоении и функциональное программное обеспечение, благодаря которому пользователи любого уровня подготовки смогут осуществлять профессиональное 3D-сканирование.

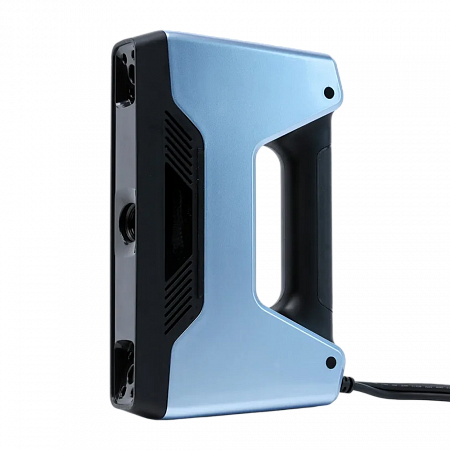

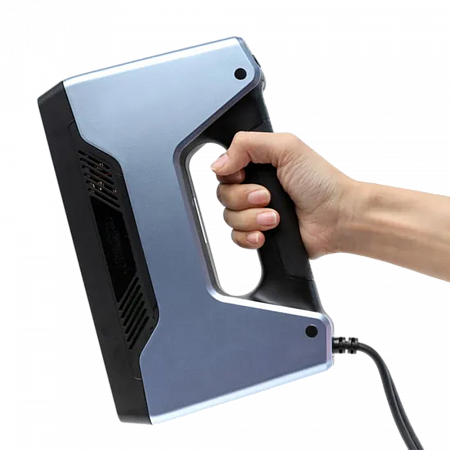

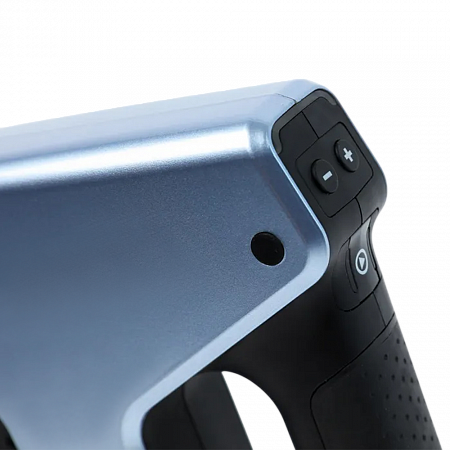

• Малый вес, компактность, эргономичный дизайн, удобная ручка позволяют использовать сканер для широкого спектра задач.

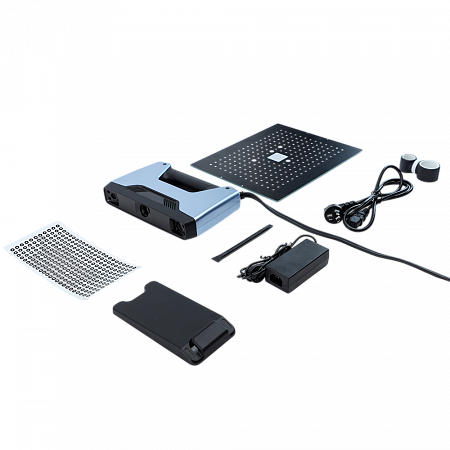

Комплектация:
Стандартная комплектация:
• Оптический 3D-сканер ЭлетСкан PRO 2X V2
• Калибровочная пластина
• Соединительный кабель
• Блок питания постоянного тока
• Комплект специальных меток
• Съёмный крепеж для экрана на сканер
• USB-накопитель с ПО
• Техническая документация (руководство по эксплуатации, паспорт)
• Сумка-кейс для транспортировки.

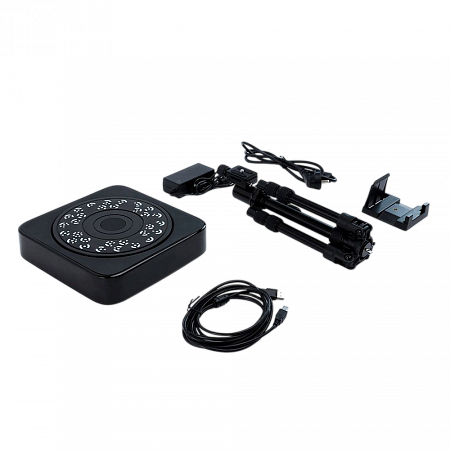

Дополнительная комплектация (по запросу):
• Модуль цветного сканирования
• Поворотный стол
• Штатив.
Дополнительная информация:
• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
