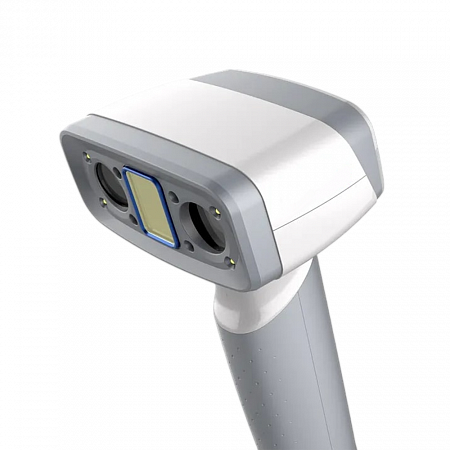

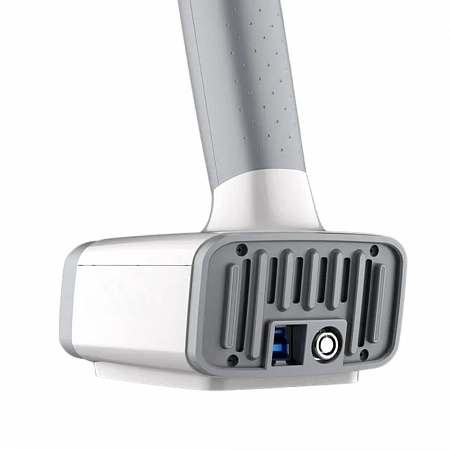

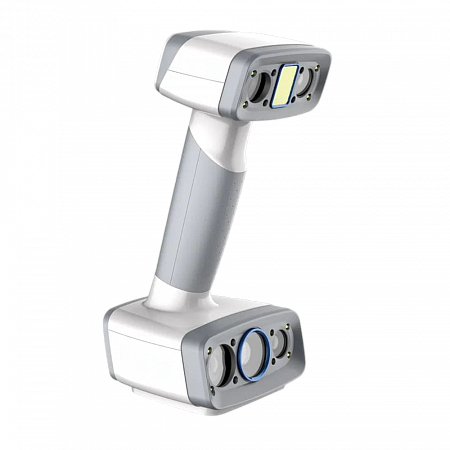

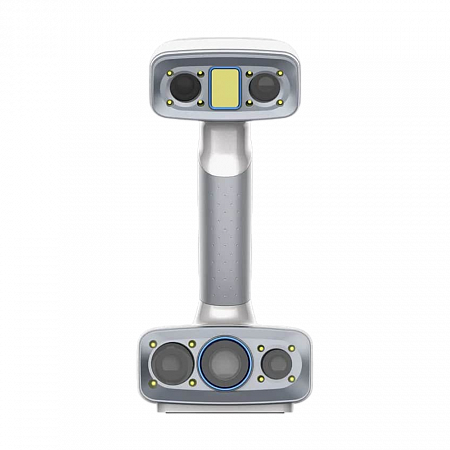

Оптический 3D-сканер ЭлетСкан H2

Портативный оптический 3D-сканер ЭлетСкан H2 с высоким разрешением и гибридным источником света (светодиодный и инфракрасный источники света) имеет текстурную камеру с разрешением 5 Мп, улучшенную точность и 3 инфракрасных VCSEL-проектора, что позволяет создавать фотореалистичные текстуры и получать высококачественные данные. Данный сканер можно использовать для работы как с маленькими, так и с большими объектами и сценами благодаря его широкой области сканирования и регулируемому рабочему расстоянию. Имеет два режима сканирования: режим белого света и инфракрасный режим.

Благодаря встроенной текстурной камере высокого разрешения ЭлетСкан H2 способен передавать яркие, насыщенные цвета и чистые текстуры для создания фотореалистичных 3D-моделей. В инфракрасном режиме он также подходит для сканирования тёмных и отражающих объектов, человеческого тела, лица и волос. Эргономичный дизайн, малый вес и продуманное расположение кнопок обеспечивают удобное управление сканером.

3D-сканер ЭлетСкан H2 позволяет сканировать различные объекты, от артефактов и произведений искусства до всевозможных деталей, частей тела и лица человека. Это удобное и эффективное решение для различных сфер, включающих в себя: реверс-инжиниринг, цифровой дизайн и разработку, здравоохранение, автомобилестроение, искусство, образование, разные отрасли производства и исследований.

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Метрологические и технические характеристики:

Характеристика	Значение
	ЭлетСкан H2
Источник света: режим белого света инфракрасный режим	белый светодиодный свет (видимый) инфракрасный свет VCSEL (невидимый)
Скорость сканирования, измерений в секунду: режим белого света инфракрасный режим	до 1 200 000 до 1 060 000
Точность сканирования, мм: режим белого света инфракрасный режим	до 0,05 до 0,1
Сканирование текстуры	есть
Встроенная цветная камера	есть
Разрешение камеры, Мп	5
Режим выравнивания: режим белого света инфракрасный режим	геометрия, маркер, текстура, гибрид геометрия, текстура, гибрид, глобальные маркеры
Эффективное рабочее расстояние, мм: режим белого света инфракрасный режим	до 200×700 до 200×1500
Максимальный угол обзора, мм: режим белого света инфракрасный режим	до 420×440 до 780×900
Наилучшее расстояние до объекта, мм	470
Расстояние между точками, мм:	0,2 - 3,0
Диапазон измерений геометрических размеров объектов в инфракрасном режиме, мм	10 - 8000
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов в белом цвете, мм	±(0,04+0,05∙L1))
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов в режиме VSCEL, мм	±(0,10+0,25∙L1))
Габаритные размеры (Д×Ш×В), мм, не более	108×110×237
Масса, г, не более	740
Напряжение питания от источника постоянного тока, В	12
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, %	0 - +40 не более 90
Лазерный класс: режим белого света инфракрасный режим	безопасный для глаз класс I (безопасный для глаз)
Режим интерфейса	USB 3.0
Выходные форматы	obj, stl, asc, ply, p3, 3mf
1) L – длина объекта в метрах

Особенности и преимущества:

• Благодаря текстурной камере с высоким разрешением, имеется возможность получать чистые текстуры и насыщенные цвета, а также мельчайшие детали сканируемого объекта, что придаёт высокую реалистичность полученным цифровым 3D-моделям.
• Оснащён двойным источником света, который обеспечивает повышенную эффективность сканирования.
• Благодаря широкой области сканирования и гибкому рабочему расстоянию сканер подходит для работы с объектами разных размеров.
• Возможность сканирования деталей со сложной геометрией без использования маркеров.
• Светодиодная подсветка сканера обеспечивает быстрое 3D-сканирование с получением точных данных профессионального качества.
• Камера с разрешением 5 мегапикселей с возможностью создания цветной и текстурной 3D-модели на фотореалистичном уровне.
• Сканер имеет три инфракрасных источника VCSEL, обеспечивающими эффективную съемку тёмных и ярко освещенных поверхностей, в том числе сканирование человеческого тела.
• В инфракрасном режиме сканер обеспечивает превосходную адаптацию к материалам и освещению, легко справляясь с различными типами поверхностей и условиями сканирования.
• Сканер оптимизирован для безопасного и качественного сканирования лица и тела человека. Алгоритм улучшения волос идеально подходит для работы как со светлыми, так и с тёмными волосами. Автокомпенсация незначительных движений устраняет риски смещения, обеспечивая быструю и бесперебойную работу.
• Используется для проектов, в которых важно получить высококачественную цветовую информацию: инспекция, документирование и архивирование, 3D-моделирование для видеоигр, обратный инжиниринг и др.
• Сверхширокий угол обзора и регулируемое рабочее расстояние от 200 до 1500 мм.
• В режиме белого света максимальный угол обзора сканера составляет 420×440 мм, а в инфракрасном режиме – 780×900 мм, что обеспечивает повышенную гибкость использования и удобство при быстрой съёмке объектов большого размера.
• В режиме светодиодной подсветки скорость сканирования составляет 1 200 000 измерений в секунду, а в инфракрасном – 1 060 000 измерений в секунду.

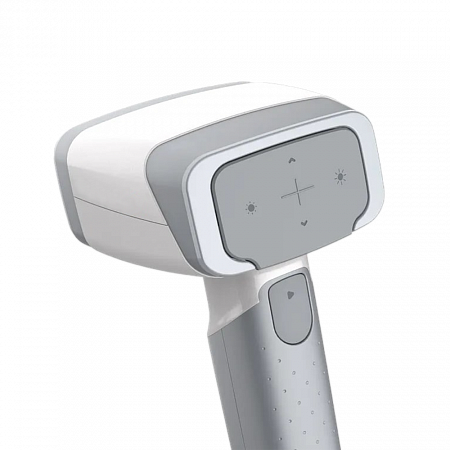

• Расположенные в верхней части задней стороны устройства кнопки управления позволяют легко использовать функции паузы и возобновления, а также регулировать масштаб и яркость непосредственно в процессе сканирования.
• Программное обеспечение имеет интуитивно понятный интерфейс и множество автоматизированных инструментов, обеспечивающих быстрый и качественный сбор данных, подходит как новичкам, так и опытным пользователям.
• Программное обеспечение позволяет осуществлять быстрый сбор данных, высокую скорость обработки и расширенные возможности постобработки при высокой скорости 3D-сканирования, с рядом дополнительных опций для редактирования данных.
• Программное обеспечение поддерживает наиболее распространённые форматы файлов, такие как obj, stl, asc, ply, p3, 3mf.
• Удобен в работе как своей формой, эргономично расположенными органами управления и портативностью.

Комплектация:

Стандартная комплектация:
• Оптический 3D-сканер ЭлетСкан H2
• Калибровочная пластина
• Соединительный кабель
• Блок питания постоянного тока
• Комплект специальных меток
• USB-накопитель с ПО
• Техническая документация (руководство по эксплуатации, паспорт)
• Кейс для транспортировки.

Дополнительная комплектация (по запросу).

Дополнительная информация:

• Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
• ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
• Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
• Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
